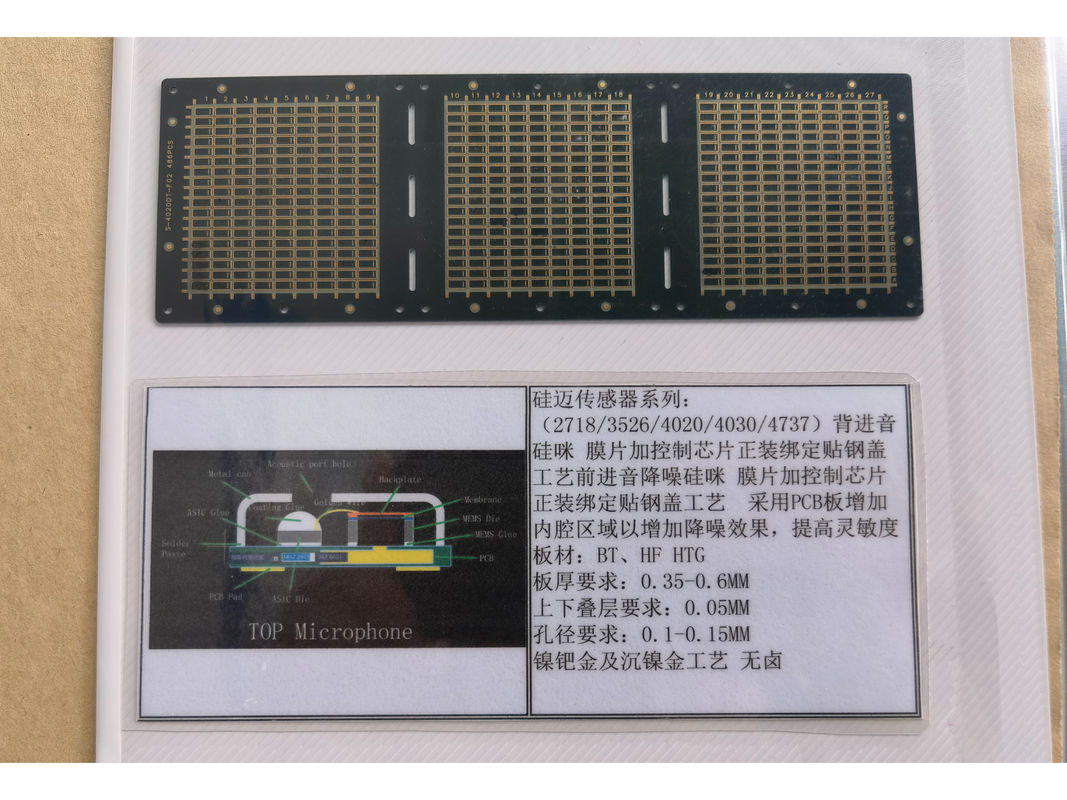

ABF-materiaal onderdompeling Goud PCB-substraat circuit board met wit zijscherm

ABF-materiaal onderdompeling Goud PCB-substraat circuit board met wit zijscherm

Platen van witte zijdeplaat

ABF onderdompelingsgoud PCB

ABF-substraatcircuits

Neem contact met ons op
Vraag een offerte
Productgegevens
Min. Grootte van het gat:
0.2 mm
Levertyd:
5-7 dagen
Min. Tracebreedte/afstand:
0.1 mm
Afwerking van het oppervlak:
Onderdompelingsgoud
zijdecrème kleur:
Wit
Kleur van het soldeermasker:
Groen
Materiaal:
ABF
RoHSnaleving:
- Ja, dat klopt.
Markeren:

Platen van witte zijdeplaat

,

ABF onderdompelingsgoud PCB

,

ABF-substraatcircuits

Betaling en verzendvoorwaarden
Productbeschrijving

Onderdompeling-goud-substraat-PCB's met wit zijscherm 0,2 mm ABF materiaal.

Productbeschrijving:

De wereld van de elektronische productie ontwikkelt zich met de komst van zeer geavanceerde en efficiënte circuit board ontwerpen.Een van de meest opmerkelijke vooruitgang op dit gebied is de ontwikkeling van Substraat-embedded circuit boards, die uitzonderlijke prestaties en betrouwbaarheid bieden voor een breed scala aan elektronische apparaten.Deze PCB's met substraatlaag zijn ontworpen om te voldoen aan de strenge eisen van moderne elektronische toepassingen., een combinatie van precisie, duurzaamheid en veelzijdigheid.

Substraat-type Printed Circuit Boards zijn een gespecialiseerde vorm van PCB waarbij de circuits in een substraatmateriaal zijn geïntegreerd, waardoor een compact en zeer efficiënt ontwerp wordt geboden.Ons Substraat Like PCBs product is een mooi voorbeeld van deze innovatieve aanpak.Deze fijne lijntechnologie maakt het mogelijk om dichte en complexe schakelingen op een relatief klein bord te plaatsen.Het maakt ze ideaal voor toepassingen waar ruimte is op een premie en de prestaties is cruciaal.

Onze Substrate Like PCB's bestaan uit twee lagen, wat een standaard configuratie is die complexiteit en kosteneffectiviteit in evenwicht brengt.Deze tweelaagse structuur zorgt voor een voldoende interconnectiviteit voor veel standaard elektronische toepassingen, met behoud van een slank profielHet gebruik van twee lagen vergemakkelijkt ook een gemakkelijker probleemoplossing en reparatie in vergelijking met PCB's met een hoger aantal lagen, die moeilijker te diagnosticeren en te onderhouden kunnen zijn.

Om het hoogste niveau van kwaliteit en leesbaarheid te garanderen, zijn onze Substrate Like PCB's voorzien van een witte zijschermkleur.schakelaarinstellingen, testpunten en andere nuttige markeringen die zowel de montage als het daaropvolgende onderhoud begeleiden.Het contrast tussen het witte zijdefilter en het onderliggende substraat zorgt ervoor dat deze belangrijke details gemakkelijk zichtbaar zijn., waardoor het risico op assemblagefouten wordt verminderd en de efficiënte werking van de plaat wordt bevorderd.

Speciaal ontworpen voor gebruik in elektronische apparaten, vinden onze Substrate Like PCB's hun toepassing in een groot aantal producten, variërend van consumentenelektronica tot industriële controlesystemen.De veelzijdigheid van deze PCB's maakt ze geschikt voor een breed spectrum van apparatenHet inherente ontwerp van deze PCB's stelt hen in staat om complexe schakelingen te ondersteunen.die vaak nodig zijn voor de geavanceerde functionaliteit die moderne elektronische apparaten vereisen.

Het materiaal dat wordt gebruikt voor onze Substrate Like PCB's is ABF (Ajinomoto Build-up Film), dat bekend staat om zijn uitstekende elektrische eigenschappen en zijn vermogen om fijne lijncircuits mogelijk te maken.ABF-materiaal wordt gekozen vanwege zijn hoge prestaties en betrouwbaarheidHet ondersteunt de eisen van geavanceerde halfgeleiderverpakkingen, waardoor het een ideaal substraat is voor onze state-of-the-art PCB's.onze PCB's vertonen een superieure thermische stabiliteit en zijn beter geschikt om de strengheid van intense elektronische bewerkingen te weerstaan.

Onze toewijding aan kwaliteit en innovatie is duidelijk in elk aspect van onze Substrate Like PCB's.Elke functie wordt zorgvuldig overwogen om onze klanten een product te bieden dat niet alleen voldoet aan hun verwachtingen, maar die deze ook overtreft.Of het nu gaat om consumentengadgets of geavanceerde industriële machines, onze Substrate Like PCB's zijn de bouwstenen voor betrouwbare en hoogwaardige elektronische apparaten die de tand des tijds doorstaan.



Kenmerken:

  • Productnaam: Substraat als PCB's
  • Materiaal: ABF
  • Koperen gewicht: 1 oz
  • Min. Hoolgrootte: 0,2 mm
  • Levertyd: 5-7 dagen
  • Toepassing: Elektronische apparaten
  • Categorie: Printplaten
  • Type: op substraat gebaseerde schakelborden


Technische parameters:

Aantekening Detail
Toepassing Elektronische apparaten
Levertyd 5-7 dagen
Koperen gewicht 1 oz
Dikte 0.2 mm
Kleur van zijde Wit
Min. Grootte van het gat 0.2 mm
Naleving van Rohs - Ja, dat klopt.
Deeltjes 2
Materiaal ABF
Oppervlakte afwerking Onderdompelingsgoud


Toepassingen:

Substraat-achtige PCB's (Printed Circuit Boards) vormen de kern van moderne elektronische apparaten en vormen de essentiële basis voor het monteren van componenten en het routeren van signalen.met een oppervlakteafwerking van Immersion GoldDeze PCB's bieden een uitstekende geleidbaarheid en oxidatiebestendigheid, waardoor een betrouwbare en langdurige verbinding voor componenten wordt gewaarborgd.De witte zijschermkleur zorgt voor een scherp contrast voor leesbare markeringen en identificatie, die zowel tijdens het assemblage- als onderhoudsproces van essentieel belang is.

Deze PCB's met substraatstructuur zijn ontworpen met een minimale spoorbreedte en een afstand van 0,1 mm en kunnen ontwerpen met een hoge dichtheid ondersteunen.Het is een cruciale vereiste voor de huidige compacte en complexe elektronische apparaten.De nauwkeurigheid van het spoor en de afstand tussen de signalen maakt het ook mogelijk om signaal met hoge snelheid te verzenden, waardoor ze geschikt zijn voor een verscheidenheid aan toepassingen met hoge prestaties.

De doorlooptijd voor deze PCB's is vastgesteld op 5-7 dagen, waardoor een snelle afhandeling van projecten die op een strak schema staan, kan worden gewaarborgd.Deze efficiënte productietijd brengt de kwaliteit of de prestaties van de PCB's niet in gevaar., waardoor ontwerpers en fabrikanten hun projecten met vertrouwen kunnen plannen en uitvoeren.

De toepassing van PCB's met substraatstructuur strekt zich uit over een breed scala aan elektronische apparaten.De Commissie is van mening dat de Commissie in de eerste plaats de nodige maatregelen moet nemen om de economische en sociale samenhang te verbeteren.Deze PCB's vormen het noodzakelijke platform voor de functionaliteit van het apparaat.De robuuste aard van de oppervlakte van de Immersion Gold-afwerking en de precieze spoorbreedte/afstand maken ze bijzonder geschikt voor apparaten die een hoge mate van betrouwbaarheid en prestaties vereisen.

In het domein van de industriële elektronica zijn deze PCB's te vinden in besturingssystemen, sensoren en automatiseringstechnologie.De witte zijdefilter helpt bij de duidelijke markering van testpunten en onderdelenidentificatoren, die van cruciaal belang is voor het oplossen en repareren van storingen in industriële omgevingen.de snelle doorlooptijd betekent dat de productie en de ontwikkeling van prototypes gelijke tred kunnen houden met de snelle vooruitgang van de industriële technologie.

De veelzijdigheid van Substrate Like PCB's strekt zich ook uit tot telecommunicatieapparatuur, waar signaalintegriteit van het grootste belang is.De Immersion Gold afwerking zorgt voor een stabiel en laag weerstand contactoppervlakDe kleine tracebreedte en -spacing zijn gunstig voor de miniaturiseringstrends in deze sector.een meer complexe circuitry in kleinere vormfactoren mogelijk.

Met hun robuuste structuur, precisie en snelle productietijd zijn Substrate Like PCB's een essentieel onderdeel in de evolutie en prestaties van een groot aantal elektronische apparaten.Ze bevatten de essentiële eigenschappen die ontwikkelaars nodig hebben om de grenzen van technologie en innovatie te verleggen..



Aanpassing:

Onze Substrate Like PCB's bieden een robuuste oplossing voor een verscheidenheid aan elektronische apparaten.met een standaardconfiguratie van twee lagen, zijn ze ideaal voor complexe elektrische toepassingen die betrouwbare prestaties vereisen.

De Substrate Like-PCB's hebben een minimale gatgrootte van 0,2 mm, wat een nauwkeurige plaatsing van componenten en hoogdichte interconnecties mogelijk maakt.Onze geavanceerde productieprocessen zorgen ervoor dat elk bord voldoet aan de hoogste kwaliteitsnormen.

Bovendien zijn de minimale breedte en afstand van de sporen op deze planken vastgesteld op 0,1 mm. Dit fijne detail maakt het mogelijk een groot aantal sporen te verwerken,het waarborgen van een efficiënte signaaloverdracht en het verminderen van het risico op kortsluitingen.

Met een kopergewicht van 1 oz, bieden onze Substrate Like PCB's uitstekende geleidbaarheid en thermisch beheer.die essentieel zijn voor het behoud van de integriteit van uw elektronische apparaten onder verschillende bedrijfsomstandigheden.



Ondersteuning en diensten:

Onze Substrate Like PCB (SLP) producten worden geleverd met uitgebreide technische ondersteuning en diensten die zijn ontworpen om uw succes te verzekeren bij het gebruik van onze geavanceerde circuit board technologie.Deze steun omvat toegang tot een reeks middelen en diensten die gericht zijn op het optimaliseren van de prestaties, betrouwbaarheid en integratie van onze SLP's in uw projecten.

Onze diensten omvatten gedetailleerde productdocumentatie, die essentiële informatie en richtlijnen biedt voor het ontwerp, de behandeling en de implementatie van onze PCB's.We bieden ook ontwerpbeoordelingsdiensten om ervoor te zorgen dat uw SLP-ontwerpen geoptimaliseerd zijn voor fabricage en prestaties.

Voor technische problemen of uitdagingen is ons team van deskundige ingenieurs beschikbaar om hulp en advies te bieden bij het oplossen van problemen.We zijn vastbesloten om alle technische problemen snel op te lossen om de impact op uw productieschema's te minimaliseren..

Naast reactieve ondersteuning bieden wij proactief technisch advies om u te helpen anticiperen op en voorkomen van mogelijke problemen voordat ze zich voordoen.Ons doel is om u te helpen een naadloos productieproces te onderhouden en het meeste uit onze geavanceerde SLP technologie te halen.

We werken voortdurend aan het verbeteren van onze producten en diensten, en verwelkomen feedback van onze klanten.We zorgen ervoor dat onze PCB-oplossingen voldoen aan de veranderende behoeften van de elektronica-industrie..
