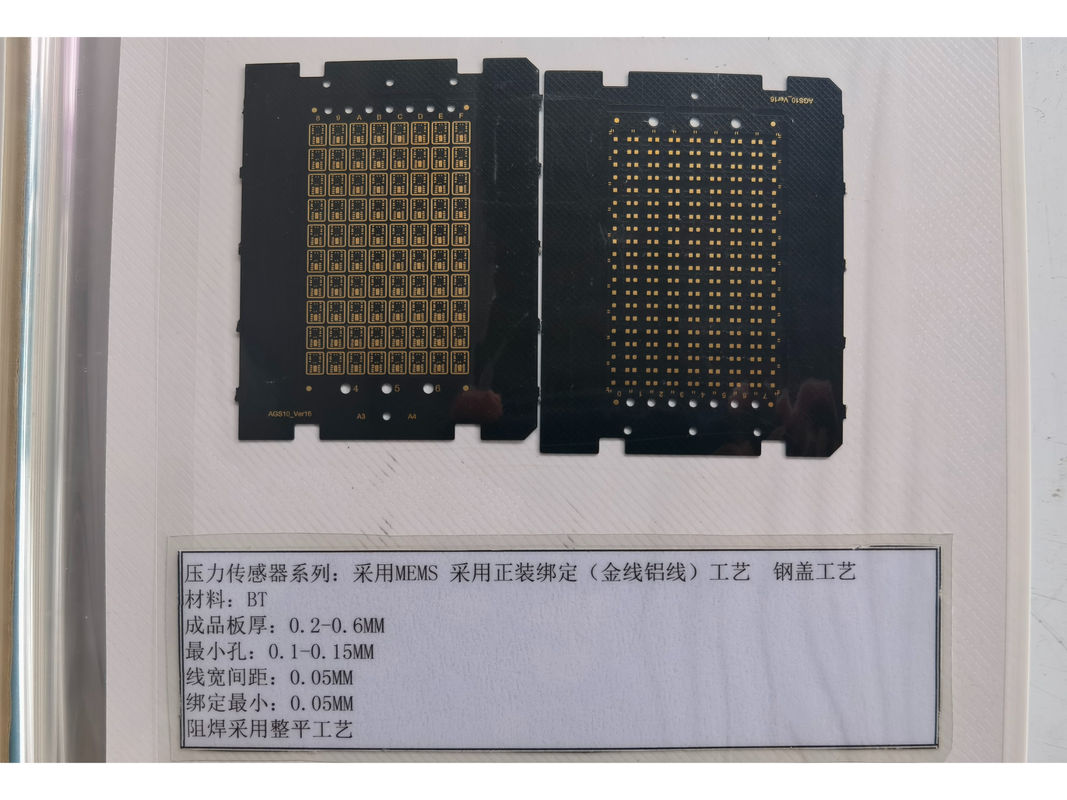

Duurzaam elektronica pcb met 0.2mm 1oz koper gewicht zwart soldeermasker druk sensor pcb

Productbeschrijving:

Substraat-achtige PCB's, ook wel Substraat-based Circuit Boards genoemd, zijn een revolutionaire stap in de evolutie van printplaattechnologie.voor geavanceerde elektronische apparaten die hoge precisie en prestaties vereisenDeze PCB's met substraatstructuur zijn ontworpen om een solide basis te bieden voor elektronische componenten, waardoor betrouwbaarheid en duurzaamheid in een verscheidenheid aan toepassingen worden gewaarborgd.Met de nadruk op kwaliteit en functionaliteit, Substraat-type Printed Circuit Boards worden snel de hoeksteen van het moderne elektronicaontwerp.

Eén van de kenmerken van Substrate Like PCB's is de minimale gatgrootte, die zo klein is als 0,2 mm.Deze ongelooflijk fijne grootte van het gat zorgt voor een grotere dichtheid van de componenten en een compacter ontwerp, wat van cruciaal belang is op de huidige markt, waar elektronische apparaten voortdurend in de richting van miniaturisatie gaan.Deze eigenschap is met name belangrijk voor toepassingen die een groot aantal interconnecties binnen een beperkte ruimte vereisen., waardoor het vermogen van de PCB om complexe en multifunctionele schakelingen te kunnen opnemen, wordt verbeterd.

Een ander essentieel kenmerk dat deze Substrate-based Circuit Boards onderscheidt, is de impedantiebeheersing.met een vermogen van niet meer dan 50 WMet een nauwkeurige impedantiebeheersing zorgen Substrate Like PCB's ervoor dat elektronische apparaten met een optimale signaalduidelijkheid en minimale ruisinterferentie functioneren.Dit is van het grootste belang voor apparaten die afhankelijk zijn van snelle en nauwkeurige elektronische communicatie, zoals geavanceerde computersystemen, telecommunicatieapparatuur en precisie medische apparatuur.

Het aantal lagen van een PCB is een belangrijke factor bij het bepalen van de complexiteit en potentiële toepassingen.het bieden van een evenwicht tussen eenvoud en het vermogen om matig complexe schakelingen te ondersteunenDeze tweelaagse configuratie is ideaal voor een groot aantal elektronische apparaten en biedt voldoende routingruimte voor signaalspuren, terwijl het bord beheersbaar en kosteneffectief blijft.Het is geschikt voor een breed scala aan toepassingen, van consumentenelektronica tot industriële besturingssystemen.

De kern van Substrate Like PCB's ligt in het materiaal dat bekend staat als ABF, of Ajinomoto Build-up Film.Dit materiaal staat bekend om zijn uitstekende dielectrische eigenschappen en is speciaal ontworpen voor gebruik in hoogwaardige elektronische toepassingenDe superieure thermische stabiliteit en de lage dielectrische constante van ABF maken het een ideale keuze voor PCB's van het substraattype, omdat het signaaloverdracht met hoge snelheid ondersteunt en signaalverlies vermindert.de robuustheid onder thermische spanning zorgt voor de levensduur en betrouwbaarheid van de elektronische apparaten die het aandrijft.

De integratie van ABF in Substrate Like PCB's verhoogt niet alleen de prestaties, maar draagt ook bij aan de structurele integriteit van het bord.Dit is van cruciaal belang voor elektronische apparaten die onderworpen zijn aan verschillende omgevingsomstandigheden of mechanische spanningenOf het nu een smartphone is, een satellietcommunicatiesysteem of een auto-besturingsunit,Substraat Als PCB's bieden een veerkrachtig platform dat de strengheid van dagelijks gebruik en extreme operationele scenario's kan weerstaan.

Tot slot zijn Substrate Like PCB's een belangrijke vooruitgang op het gebied van PCB-ontwerp en -productie.een praktische tweelaagse structuurDe combinatie van miniaturisatie, de vernieuwing van de elektronica en het gebruik van hoogwaardig ABF-materiaal, zijn de basis voor de volgende generatie van elektronische apparaten.signaalintegriteit, en materiaal excellentie maakt Substrate Like PCB's een onmisbaar onderdeel in de wereld van de elektronica, het stimuleren van innovatie en het mogelijk maken van krachtigere, efficiëntere,en betrouwbare apparaten voor zowel consumenten als industrieën.

Kenmerken:

• Productnaam: Substraat als PCB's
• Impedantieregeling: ja
• Toepassing: Elektronische apparaten
• Levertyd: 5-7 dagen
• Min. Trace Breedte/Afstand: 0,1 mm
• Lagen: 2
• met een vermogen van niet meer dan 50 W
• PCB's met substraatstructuur
• Circuitboards met ondergrondcomponenten

Technische parameters:

Toepassingen:

Substraat-uitgeruste PCB's zijn een essentieel onderdeel in de wereld van de elektronica en dienen als ruggengraat voor een groot aantal apparaten en toepassingen.Deze Printed Circuit Boards (PCB's) zijn zorgvuldig ontworpen voor verschillende scenario's waarbij betrouwbaarheid en prestaties van het grootste belang zijnHet substraatmateriaal dat in deze PCB's wordt gebruikt, is ABF, de afkorting van Ajinomoto Build-up Film, bekend om zijn uitstekende elektrische eigenschappen en thermische stabiliteit.waardoor het een ideale keuze is voor toepassingen op hoogfrequente en hogesnelheidscircuits.

Met een standaardconfiguratie van 2 lagen bieden deze circuitry boards met substraatcomponenten voldoende ruimte voor een verscheidenheid aan elektronische componenten om te monteren,een complexe vormgeving mogelijk maken met behoud van een compacte afdrukDit is vooral gunstig voor toepassingen zoals consumentenelektronica, waar ruimte een premie is en waarvan wordt verwacht dat apparaten zowel krachtig als elegant zijn.

Het kopergewicht van 1 oz dat gebruikt wordt in deze PCB's met substraat... brengt een perfecte balans tussen geleidbaarheid en duurzaamheid.zorgt ervoor dat de signalen met minimaal verlies worden verzonden, die van cruciaal belang is voor het handhaven van de integriteit van gegevens in communicatieapparaten, medische apparatuur en nauwkeurige instrumenten.

De naleving van RoHS is een bewijs van de verbintenis tot milieubewustzijn en consumentenveiligheid.zorgt ervoor dat deze PCB's worden vervaardigd zonder het gebruik van bepaalde in elektronische producten voorkomende gevaarlijke materialenDit maakt ze geschikt voor gebruik in een breed scala van toepassingen, van huishoudelijke elektronica tot industriële machines, waar de veiligheid van de gebruiker en het milieu een zorg is.

De witte zijschermkleur die op deze PCB's wordt gebruikt, zorgt voor een scherp contrast met het soldeermasker, wat de leesbaarheid van de gedrukte informatie verbetert.zoals onderdeelbenamingen en testpuntenDeze eigenschap is vooral nuttig tijdens het assemblageproces en bij onderhouds- of reparatiewerkzaamheden, waar helderheid de tijd en het risico op fouten aanzienlijk kan verminderen.waardoor de efficiëntie toeneemt.

Kortom, PCB's met substraat, met ABF materiaal, 2 lagen, 1 oz koper gewicht, RoHS-conform, en een wit zijde-scherm,zijn veelzijdige en betrouwbare componenten die in een groot aantal elektronische toepassingen worden gebruiktHet ontwerp en de materialen maken ze geschikt voor een breed scala van gelegenheden.van consumentenelektronica die compacte en efficiënte ontwerpen vereist tot industriële systemen die robuustheid en naleving van veiligheidsnormen vereisen.

Aanpassing:

Onze Product Customization Services bieden een scala aan opties voor degenen die op zoek zijn naar hoogwaardigePrintplatenElk substraat, net als onze PCB's, is met precisie ontworpen om aan de specifieke behoeften van uw elektronische apparaten te voldoen.Koperen gewichtvan1 oz, onze boards zorgen voor betrouwbare geleidbaarheid voor uw circuits.

We nemen onze verantwoordelijkheid voor het milieu serieus en zorgen ervoor dat al onze op substraat gebaseerde circuitboardsRoHS-conformDit maakt onze borden niet alleen efficiënt, maar ook milieuvriendelijk.

Ons geavanceerde productieproces maakt het mogelijkMin. Grootte van het gatvan0.2 mmDeze nauwkeurigheid is essentieel voor het maken van compacte en complexe elektronische apparaten.

De service van aanpassing strekt zich uit tot deMin. Tracebreedte/afstand, waar we een minimum van0.1 mmDit fijne niveau van detail is cruciaal voor substraat-embedded circuit boards die een dichte circuitry vereisen zonder de prestaties op te offeren.

Kies voor onze diensten voor uw volgende project om ervoor te zorgen dat uw applicatie profiteert van de hoogste kwaliteit substraat-gebaseerde circuitboards, afgestemd op uw exacte specificaties.

Ondersteuning en diensten:

Onze Substrate Like PCB's (SLP's) zijn ontworpen met de hoogste kwaliteits- en betrouwbaarheidstandaarden in het achterhoofd.Wij bieden uitgebreide technische ondersteuning en dienstenOns team van ervaren technici is beschikbaar om u te helpen bij eventuele vragen of problemen die u kunt tegenkomen tijdens het gebruik van onze SLP's.

Onze technische ondersteuningsdiensten omvatten hulp bij het oplossen van problemen, begeleiding over de beste praktijken voor hantering en gebruik en gedetailleerde productdocumentatie.We bieden ook firmware updates en software tools om u te helpen de functionaliteit en mogelijkheden van uw SLP producten te maximaliseren.

In het geval dat uw product onderhoud vereist, zijn onze ervaren onderhoudstechnici opgeleid om onderdelen te diagnosticeren, te repareren of te vervangen indien nodig om uw SLP's weer in een optimale werkomstandigheden te brengen.Wij streven ernaar tijdige en efficiënte service te leveren om downtime te minimaliseren en uw tevredenheid te garanderen.

Om onze klanten verder te ondersteunen, bieden wij regelmatig trainingen en workshops aan die een breed scala aan onderwerpen met betrekking tot onze SLP-producten behandelen.Deze educatieve mogelijkheden zijn ontworpen om uw begrip en vermogen om onze producten effectief te gebruiken in uw toepassingen te verbeteren.

Houd er rekening mee dat onze technische ondersteuning en diensten onderworpen zijn aan ons garantie- en servicebeleid.We zijn vastbesloten om u de ondersteuning te bieden die u nodig heeft om uw SLP-producten optimaal te laten presteren..
