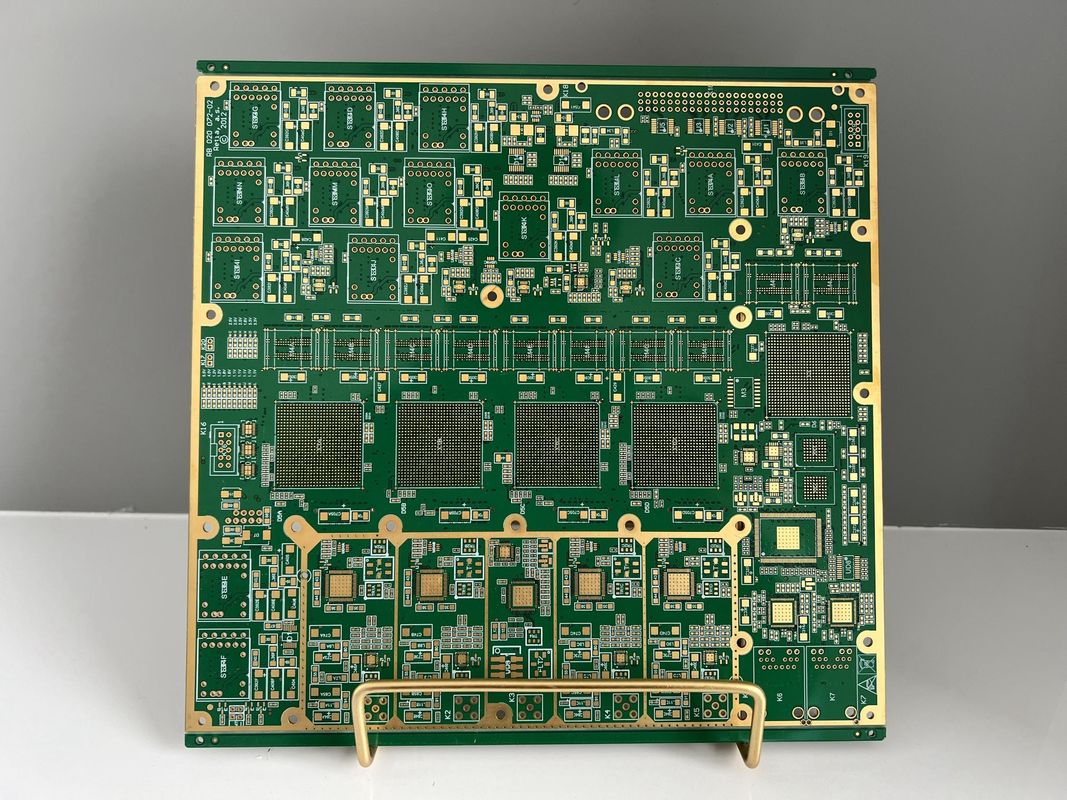

Hoge prestaties HDI Alle laag PCB Board ENIG oppervlakte afwerking 0.2-6mm

Productbeschrijving:

De High-Density Interconnect (HDI) Any Layer Printed Circuit Boards (PCB's) staan aan de top van de PCB-technologie en zijn geschikt voor complexe en high-density bedradingsprojecten in diverse industrieën. Deze boards zijn ontworpen om te voldoen aan de strenge eisen van high-speed, high-frequency toepassingen waarbij ruimte, gewicht en prestaties kritieke factoren zijn. Met de mogelijkheid om elk aantal lagen te hebben, bieden deze HDI Any Layer PCB's een ongeëvenaarde ontwerpvrijheid, waardoor ze een uitstekende keuze zijn voor geavanceerde elektronische assemblages.

Een van de meest opmerkelijke kenmerken van de HDI Any Layer PCB's is hun uitgebreide laag-telling capaciteit. Dit maakt het mogelijk om een aanzienlijke hoeveelheid schakelingen in een klein formaat te comprimeren, wat essentieel is voor moderne elektronische apparaten die complexe bedrading en hoge functionaliteit vereisen. De any-layer technologie maakt verbindingen mogelijk tussen willekeurige lagen van de PCB, wat de signaalintegriteit en elektrische prestaties van het eindproduct optimaliseert.

Wat betreft oppervlakteafwerkingen, worden de HDI Any Layer PCB's geleverd met een verscheidenheid aan opties, waaronder Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG), Immersion Silver en Organic Solderability Preservatives (OSP). Elk van deze oppervlakteafwerkingen biedt unieke voordelen. HASL is kosteneffectief en biedt goede soldeerbaarheid, terwijl ENIG uitstekende corrosiebestendigheid biedt en ideaal is voor componenten met fijne pitch. Immersion Silver staat bekend om zijn uitstekende vlakheid en geleidbaarheid, en OSP biedt een schoon, loodvrij oppervlak dat geschikt is voor complexe soldeervereisten.

Kopergewicht is een andere kritieke eigenschap van deze high-density bedradingsboards. Met opties variërend van 0,5 oz tot 6 oz, kunnen HDI Any Layer PCB's voldoen aan diverse stroomvoerende vereisten, zodat ze kunnen worden afgestemd op zowel de stroom- als signaalbehoeften van de toepassing. Zwaardere kopergewichten zijn met name gunstig in toepassingen waar thermisch beheer een zorg is, omdat ze helpen bij het effectiever afvoeren van warmte.

Impedantiecontrole is een kritieke specificatie in het ontwerp en de productie van HDI Any Layer PCB's. Deze boards zijn met precisie ontworpen om ervoor te zorgen dat de impedantie van de sporen en via's voldoet aan de specifieke vereisten van de toepassing. Dit is cruciaal voor het behoud van signaalintegriteit, met name in high-speed en high-frequency circuits waar elke afwijking kan leiden tot signaalverlies of reflectie.

Bovendien worden de esthetische en functionele aspecten van de HDI Any Layer PCB's aangepakt met de beschikbaarheid van diverse silkscreen-kleuren, waaronder wit, zwart en geel. De silkscreen-laag is essentieel voor het toevoegen van voor de mens leesbare markeringen op de PCB, zoals componentidentificaties en testpunten, die eenvoudigere assemblage en probleemoplossing vergemakkelijken. De kleurkeuze kan de zichtbaarheid van deze markeringen verbeteren of een specifieke uitstraling geven die past bij de branding of ontwerpvoorkeuren van het eindproduct.

De High Density Interconnect Any Layer PCB's vertegenwoordigen een sprong voorwaarts in de PCB-productie, en komen tegemoet aan de evoluerende eisen voor compactere, efficiëntere en beter presterende elektronica. Deze boards zijn met name geschikt voor toepassingen in telecommunicatie, medische apparatuur, defensie en ruimtevaart, en elk ander gebied waar geavanceerde elektronische verpakking vereist is. Met hun uitstekende interconnect-betrouwbaarheid, hoge laag-telling en superieure elektrische kenmerken, zijn HDI Any Layer PCB's een strategische keuze voor ontwerpers die de grenzen van elektronisch ontwerp willen verleggen en een concurrentievoordeel willen behalen in hun respectieve markten.

Concluderend zijn de High Density Interconnect Any Layer PCB's een bewijs van de vooruitgang in de PCB-technologie. Ze bieden een combinatie van hoge laag-telling, veelzijdige oppervlakteafwerkingen, aanzienlijke kopergewichtopties, strenge impedantiecontrole en een reeks silkscreen-kleuren, waardoor ze een aanpasbare oplossing zijn voor complexe en high-density bedradingsvereisten. Of u nu werkt aan een geavanceerd consumentenelektronicatoestel of een kritiek ruimtevaartcomponent, HDI Any Layer PCB's bieden de betrouwbaarheid, prestaties en precisie die nodig zijn om uw innovatieve projecten tot leven te brengen.

Functies:

• Productnaam: HDI Any Layer PCB's
• High-Density Interconnect Board
• Multilayer High-Density Printed Circuit Board
• Any-Layer Interconnect Board
• Silkscreen Kleur: Wit, Zwart, Geel
• Min. Annulaire Ring: 3mil
• Minimale Gatgrootte: 0,1 mm
• Testen: Flying Probe Test, E-test
• Soldeermasker Kleur: Groen, Rood, Blauw, Zwart, Geel, Wit

Technische Parameters:

Toepassingen:

De HDI (High-Density Interconnect) Any Layer PCB is een geavanceerde Multilayer High-Density Printed Circuit Board die specifiek is ontworpen om te voldoen aan de complexe behoeften van moderne elektronica. De productkenmerken zoals een minimale annulaire ring van 3mil, het gebruik van FR-4 materiaal, impedantiecontrole en een minimale lijnbreedte/afstand van 3mil/3mil, maken het een ideale keuze voor een breed scala aan toepassingen en scenario's.

Een van de belangrijkste toepassingsgebieden voor de HDI Any Layer PCB's is op het gebied van high-performance computing. De hoge dichtheid van deze boards stelt hen in staat om de nieuwste generatie processors en geheugenmodules te ondersteunen, die een Multilayer High-Density Printed Circuit Board vereisen om meerdere signalen op hoge snelheden te verwerken. De precieze impedantiecontrole zorgt voor signaalintegriteit voor high-speed gegevensoverdrachten, waardoor deze boards perfect zijn voor servers, datacenters en supercomputers.

Bovendien is de High-Density Interconnect Board cruciaal op het gebied van telecommunicatie. Apparaten zoals smartphones, tablets en andere draadloze communicatiesystemen profiteren van het compacte formaat en de verbeterde elektrische prestaties die deze PCB's bieden. De HDI Any Layer PCB's maken een dichtere lay-out van componenten mogelijk, wat essentieel is voor draagbare elektronica met beperkte ruimte maar hoge functionaliteit.

In de medische industrie worden de High Density Interconnect Any Layer PCB's gebruikt in kritieke medische apparatuur. Apparaten zoals MRI-scanners, CT-scanners en andere diagnostische hulpmiddelen zijn afhankelijk van de hoge precisie en betrouwbaarheid die deze PCB's bieden. Het vermogen om Flying Probe Testing en E-testing te doorstaan, zorgt ervoor dat elk board voldoet aan de strenge eisen die nodig zijn voor medische toepassingen.

Verder zijn deze PCB's ook wijdverbreid in de automobielsector, waar geavanceerde elektronica steeds gebruikelijker wordt. Van motorregelunits tot infotainmentsystemen, de HDI Any Layer PCB's bieden de betrouwbaarheid en duurzaamheid die nodig zijn om de zware omstandigheden in automotive toepassingen te weerstaan.

Ten slotte gebruiken ruimtevaart- en defensiesystemen ook de High Density Interconnect Any Layer PCB's voor hun geavanceerde elektronische systemen. Deze sectoren vereisen componenten die betrouwbaar kunnen werken onder extreme omstandigheden, en de robuustheid van het FR-4 materiaal in combinatie met de high-density interconnect-mogelijkheden maken deze PCB's een voor de hand liggende keuze.

Concluderend zijn de HDI Any Layer PCB's veelzijdig en kunnen ze worden toegepast in diverse hightech-industrieën vanwege hun superieure elektrische prestaties, betrouwbaarheid en schaalbaarheid. Of het nu gaat om computing, telecommunicatie, medisch, automotive, of ruimtevaart en defensie, deze Multilayer High-Density Printed Circuit Boards zijn ontworpen om te presteren onder de meest veeleisende omstandigheden.

Maatwerk:

Onze HDI Any Layer PCB's bieden een reeks productaanpassingsdiensten om te voldoen aan de veeleisende behoeften van high-density assemblage systemen. Wij bieden uitgebreide testopties, waaronder zowel Flying Probe Test als E-test, om ervoor te zorgen dat elk Any-Layer Interconnect Board voldoet aan onze strenge kwaliteitsnormen.

De minimale afgewerkte gatgrootte die we kunnen bereiken is slechts 0,1 mm, wat ontwerpen voor high-density geïntegreerde schakelingen met precieze en ingewikkelde patronen mogelijk maakt. Onze soldeermasker-kleuropties omvatten groen, rood, blauw, zwart, geel en wit, waardoor u de flexibiliteit heeft om de perfecte esthetiek voor uw project te kiezen.

We voldoen ook aan diverse vereisten op het gebied van kopergewicht, variërend van 0,5 oz tot 6 oz, om verschillende stroomvoerende capaciteiten en duurzaamheidsbehoeften te accommoderen. Bovendien maakt onze technologie een minimale lijnbreedte en afstand van 3mil/3mil mogelijk, wat cruciaal is voor de ingewikkelde ontwerpen die geassocieerd worden met Any-Layer Interconnect Boards.

Ondersteuning en Diensten:

Onze HDI Any Layer PCB's worden geleverd met uitgebreide technische ondersteuning en diensten om het hoogste niveau van tevredenheid te garanderen. Met onze state-of-the-art High-Density Interconnector (HDI) technologie kunnen we complexe ontwerpen ondersteunen met hoge betrouwbaarheid en precisie. Onze ondersteuning omvat:

Ontwerpadvisering: Ons team van experts staat klaar om te helpen met PCB-ontwerpoverwegingen, zodat uw lay-out is geoptimaliseerd voor HDI Any Layer-technologie.

Productieondersteuning: Wij begeleiden u door het productieproces, met inzichten in materiaalkeuze, laagstapeling en procesmogelijkheden om aan uw vereisten te voldoen.

Kwaliteitsborging: Onze producten ondergaan strenge test- en kwaliteitscontroleprocedures om te garanderen dat ze voldoen aan alle industrienormen en uw specifieke kwaliteitsvereisten.

Technische Documentatie: Wij leveren gedetailleerde documentatie met specificaties, hanteringsinstructies en richtlijnen voor best practices tijdens assemblage en integratie.

After-Sales Ondersteuning: Onze toewijding aan u gaat door na levering met after-sales ondersteuning om eventuele zorgen of problemen aan te pakken die zich kunnen voordoen tijdens het gebruik van onze HDI Any Layer PCB's.

Voor technische vragen of hulp met uw HDI Any Layer PCB's staat ons toegewijde ondersteuningsteam klaar om u te helpen de best mogelijke prestaties uit uw product te halen.
