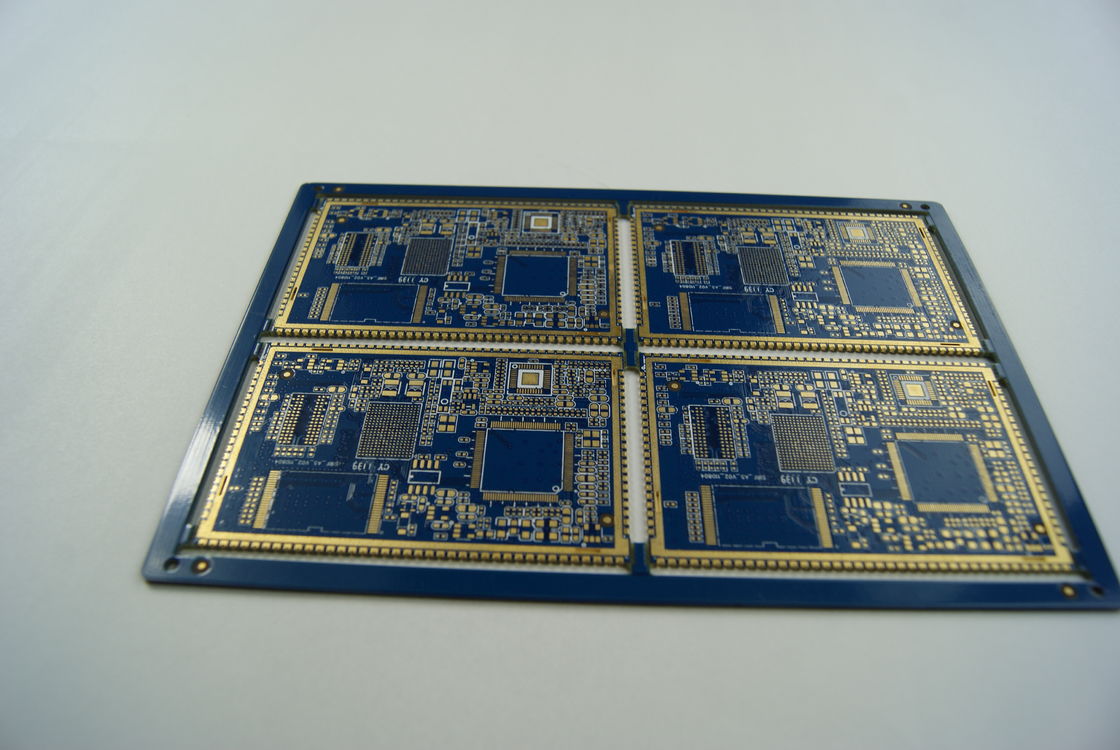

Onderdompeling Zilveren PCB Multilayer Circuit Board Met Max. Grote grootte 600mm * 1200mm

Productbeschrijving:

Het Multilayer PCB-bord is een belangrijke vooruitgang in de elektronische componentenindustrie en biedt een superieure prestatie en functionaliteit voor een breed scala aan toepassingen.De kern van de moderne elektronicaDeze boards zijn ontworpen om aan de strenge eisen van complexe circuits en dichte componentenopstellingen te voldoen.medische hulpmiddelen, militaire apparatuur en consumentenelektronica, vanwege hun vermogen om signaaloverdracht en duurzaamheid van hoge kwaliteit te bieden in een compacte vormfactor.

Onze Multilayer PCB Board is gebouwd met precisie-engineering om ervoor te zorgen dat elke laag van het bord perfect is uitgelijnd en veilig is gebonden.Dit nauwgezette bouwproces maakt het mogelijk om een complexere circuits op één bord te makenHet meerlagig ontwerp verbetert ook de elektrische eigenschappen van het bord door elektromagnetische interferentie (EMI) te verminderen.het verbeteren van de signaalintegrititeit en de verdeling van het vermogen.

Elk meerlagig printbord wordt vervaardigd met een minimale gaatengrootte van 0,2 mm. Dit fijne detail maakt het mogelijk om meer componenten op een kleinere ruimte op te nemen,Dit is cruciaal voor de miniaturisering van elektronische apparaten.De gaten worden nauwkeurig geboord om ervoor te zorgen dat de onderdelen nauwkeurig kunnen worden gemonteerd, wat essentieel is voor de betrouwbaarheid en functie van het bord.

De koperen dikte van onze planken varieert van 0,5 oz tot 6 oz, waardoor ontwerpers de flexibiliteit hebben om het juiste gewicht te kiezen voor hun specifieke toepassing.Het kopergewicht is gestandaardiseerd op 12 oz, die een consistente kwaliteit garandeert voor alle bestuurders. Deze consistentie is van cruciaal belang voor het behoud van de prestaties van het bestuur,met name wat betreft het thermisch beheer en de draagcapaciteit van de stroom.

De totale dikte van het Multilayer PCB-bord kan variëren van 0,2 mm tot 6,0 mm. Dit bereik zorgt voor aanpasbaarheid in termen van boardstijfheid en ruimtebeperkingen binnen het apparaat.Dunnere planken zijn ideaal voor flexibele toepassingen, terwijl dikkere planken meer ondersteuning bieden voor zware onderdelen.alle boards zijn ontworpen om de spanningen van dagelijks gebruik en de thermische cyclus die optreedt tijdens het gebruik van elektronische apparaten te weerstaan.

Om het hoogste beschermingsniveau te garanderen tijdens het verzenden en hanteren, wordt elk Multilayer PCB Board in een vacuümverpakking met een kartonnen doos verpakt.Deze verpakkingsmethode is speciaal gekozen om te voorkomen dat vocht en milieuverontreinigende stoffen de kwaliteit van het karton in gevaar brengenHet vacuümdicht beschermt de delicate onderdelen en koperen oppervlakken tegen oxidatie, terwijl de stevige kartonnen doos een robuust schild biedt tegen fysieke schade tijdens het vervoer.

Onze Multilayer PCB Boards zijn niet alleen ontworpen voor prestaties maar ook voor een gemakkelijke montage.De nauwkeurige fabricage-toleranties en de hoogwaardige materialen die worden gebruikt bij de bouw van het bord zorgen ervoor dat het gemakkelijk in elk elektronisch systeem kan worden geïntegreerdDe platen zijn compatibel met zowel door-gat- als oppervlakte-montage-technologie (SMT), waardoor flexibiliteit wordt geboden voor verschillende assemblageprocessen.

Tot slot, onze Multilayer PCB Board is een bewijs van onze toewijding aan kwaliteit en innovatie met kenmerken zoals een minimale gatgrootte van 0,2 mm, een koperdikte van 0,5 oz tot 6 oz,een standaard kopergewicht van 12 OZ, en een dikte van 0,2 mm tot 6,0 mm, dit bord is klaar om te voldoen aan de eisen van de meest uitdagende elektronische projecten.De zorgvuldige verpakking in vacuümverpakking met een kartonnen doos zorgt ervoor dat het bord in ongerepte staat aankomtOf het nu gaat om hogesnelheidsdigitale toepassingen, RF-circuits of high-power systemen.onze Multilayer Printed Board is de betrouwbare keuze voor ingenieurs en ontwerpers die op zoek zijn naar de beste oplossingen voor elektronische componenten.

Kenmerken:

• Naam van het product: Multilayer PCB Board
• Aanwezig oppervlakteafwerkingen: HASL, onderdompelingsgoud, onderdompelingstenen, onderdompeling zilver, gouden vinger, OSP
• Koperen gewicht: 12 oz
• Koperen dikte: 0,5 oz-6 oz
• Oppervlakte-montage-technologie: ja
• Maximaal paneel: 600 mm*1200 mm
• Ook bekend als meerlagig PWB
• met een breedte van niet meer dan 50 mm

Technische parameters:

Toepassingen:

De Multilayer Printed Circuit Board (PCB) is een geavanceerd en essentieel onderdeel in de moderne elektronica, ontworpen om complexe en ruimtebeperkte circuits te verwerken.met een maximumpaneelgrootte van 600 mm*1200 mmDeze PCB's zijn ideaal voor een breed scala aan toepassingen waarbij grote schakelingen nodig zijn.met verschillende componentenhoogtes en met de nodige structurele integriteit voor verschillende toepassingen.

Multilayer Circuitry Boards worden vaak gebruikt in high-performance elektronica waar meerdere circuits in de nabijheid moeten co-existeren.en telecommunicatie gebruiken vaak 10-lagen PCB's om aan hun strenge eisen aan betrouwbaarheid en prestaties onder extreme omstandigheden te voldoenDe grotere grootte en het verhoogde aantal lagen vergemakkelijken complexe routing en de opname van extra functies zoals RF-schilden en warmteafvoeringen.

De verpakking van deze PCB's omvat een vacuümverpakking met een kartonnen doos om ervoor te zorgen dat de platen tijdens het vervoer beschermd zijn tegen vocht en fysieke schade.Dit is vooral belangrijk voor planken met gevoelige oppervlaktebehandelingenOver oppervlakken gesproken, het Multilayer PCB Board is voorzien van verschillende afwerking opties waaronder HASL (Hot Air Solder Leveling), Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger,en OSP (Organic Soldability Preservatives)Elke oppervlaktebehandeling biedt verschillende voordelen op het gebied van soldeerbaarheid, geleidbaarheid en houdbaarheid, waardoor ze geschikt zijn voor verschillende toepassingsscenario's.

Met compatibiliteit met Surface Mount Technology (SMT) is het Multilayer PCB Board klaar voor de meest geavanceerde elektronische componenten en assemblageprocessen.SMT maakt het mogelijk om kleinere componenten rechtstreeks op het PCB-oppervlak te monterenDeze technologie is ideaal voor consumentenelektronica, automobielsystemen,en IoT-apparaten waar ruimte een premie is en functionaliteit niet in gevaar kan worden gebracht.

Tot slot, de Multilayer PCB Board met een grote paneelgrootte, verschillende dikte, en geavanceerde oppervlaktebehandeling opties, veilig verpakt voor levering,is een veelzijdige en hoogwaardige keuze voor ingewikkelde elektronische ontwerpenOf het nu gaat om een geavanceerd navigatiesysteem, een kritiek medisch apparaat of een geavanceerd telecommunicatieproject,de Multilayer Circuitry Board staat als een pijler van de moderne elektronica, die de complexe functionaliteiten ondersteunt die de hedendaagse technologische wereld vereist.

Aanpassing:

Onze Multilayer PCB Board aanpassing diensten voorzien in een breed scala van product attributen aan uw specifieke vereisten te voldoen.Onderdompeling van tinMet de beschikbaarheid van de Surface Mount Technology, kunnen we de PWB's van de volgende generaties op de markt brengen.we kunnen componenten op het PCB met precisie en efficiëntie te assembleren.

Voor krachtige toepassingen kunnen onze PCB's worden aangepast met een aanzienlijk kopergewicht tot 12 oz. Bovendien bieden we een breed scala aan koperdikte opties van 0.5oz tot 6oz om verschillende stroomdragende capaciteiten en thermische beheersbehoeften te voorzienDe totale dikte van het PCB kan ook worden aangepast, variërend van een dunne 0,2 mm tot een robuuste 6,0 mm, zodat of u nu met 12 lagen PCB's of 20 lagen PCB's werkt,uw product is gebouwd volgens uw exacte specificaties.

Ondersteuning en diensten:

Het Multilayer PCB Board wordt geleverd met uitgebreide technische ondersteuning en diensten die zijn ontworpen om u te helpen in elke fase van de levenscyclus van het product.Ons team van deskundige ingenieurs is beschikbaar om begeleiding te bieden over ontwerpoverwegingen, materiaal selectie en lay-out optimalisatie om ervoor te zorgen dat uw PCB voldoet aan de hoogste prestatienormen.

Onze technische ondersteuning omvat ook gedetailleerde documentatie, zoals datasheets en toepassingsnota's, die waardevolle inzichten verschaffen over de juiste behandeling, integratie,en onderhoud van het meerlagig PCB-bordDeze bronnen worden voortdurend bijgewerkt om de nieuwste praktijken en technologische ontwikkelingen in de industrie te weerspiegelen.

Naast ondersteunende materialen bieden wij een reeks diensten aan om de vlotte implementatie van onze PCB's in uw projecten te vergemakkelijken.waar we de functionaliteit en betrouwbaarheid van het PCB-ontwerp valideren, evenals thermische en signaalintegratie analyse om ervoor te zorgen dat uw bord optimaal presteert in de beoogde omgeving.

Voor degenen die ondersteuning op productieniveau nodig hebben, omvatten onze diensten ook assemblagehulp, waarbij we u door de beste processen leiden voor efficiënte en kwalitatief hoogwaardige platenassemblage.We bieden ook hulp bij het oplossen van problemen om snel problemen op te lossen die kunnen optreden tijdens de productie of de werking van de Multilayer PCB Board.

Onze toewijding aan uw succes is onwrikbaar en we streven ernaar uitzonderlijke service te bieden die verder gaat dan technische ondersteuning.Continu verbeteren en klanttevredenheid staan centraal in onze ondersteuning filosofie, zodat u de meest effectieve en actuele hulp kunt krijgen.
