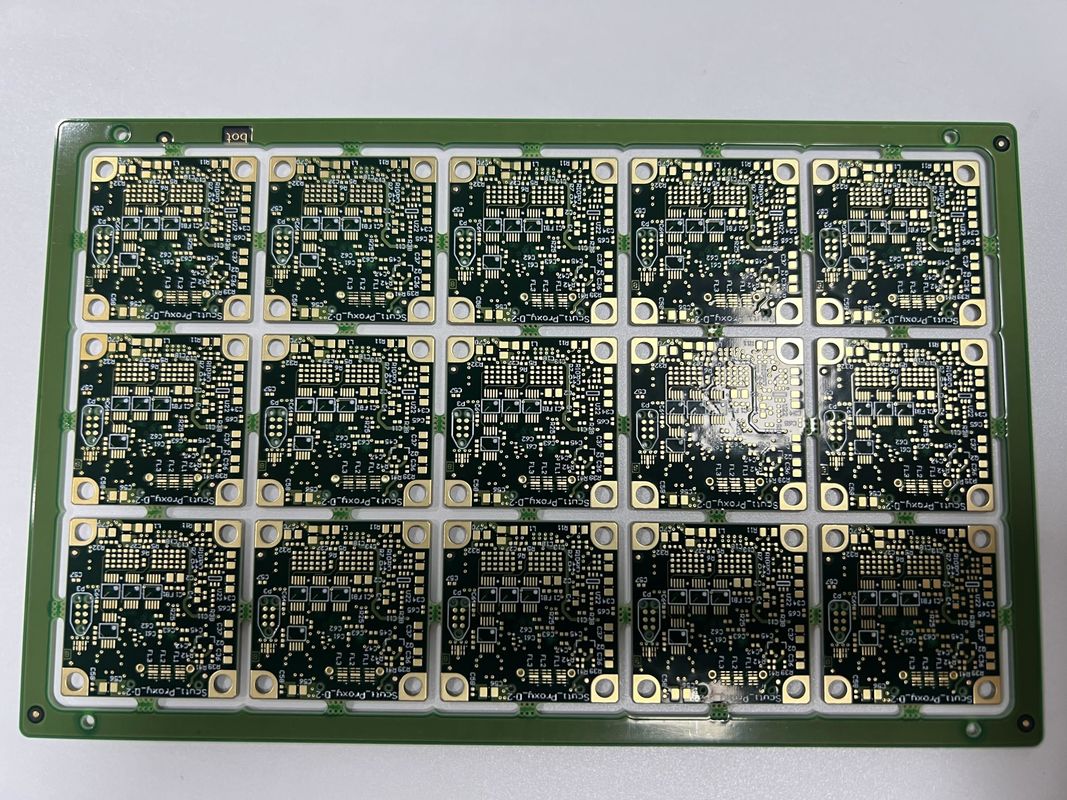

OEM 6 laag hoog snelheids pcb-bord met lampstop 0,4-3,2 mm impedantiebeheersing

Productbeschrijving:

De wereld van de elektronica evolueert voortdurend en vraagt om meer geavanceerde en compacte oplossingen die steeds complexere taken kunnen verrichten.High Density Interconnect (HDI) Printed Circuit Boards (PCB's) staan voorop in deze technologische revolutie, waardoor het mogelijk is om hoogwaardige apparaten te maken met een kleinere afmeting en gewicht.Deze samenvatting van het product zal zich verdiepen in de specificiteiten van een HDI PCB-bord dat is ontworpen om te voldoen aan de strenge eisen van geavanceerde elektronische toepassingen.

De kern van de mogelijkheden van de HDI PCB-plaat is de ongelooflijk fijne gatgrootte.Deze minuscule gaten zijn essentieel voor de miniaturisatie van elektronische onderdelenDeze precieze boringen zorgen ervoor dat de plaat een dicht gecompliceerde samenstelling van componenten kan bevatten,essentieel voor apparaten zoals een HD SDI Converter die een compacte maar krachtige schakeling vereist.

Kwaliteit en betrouwbaarheid zijn van het grootste belang in de wereld van HDI-PCB's, en dit product stelt niet teleur.Het ondergaat 100% E-testing om ervoor te zorgen dat elke elektrische verbinding is goed en dat het bord functioneert zoals bedoeld direct uit de poortBovendien wordt röntgenonderzoek gebruikt om de interne structuren te verifiëren en de integriteit van de micro-via's en andere kritieke kenmerken te waarborgen.Deze strenge testnormen garanderen dat elk HDI-PCB-bord voldoet aan de hoogste kwaliteitsnormen voordat het wordt ingezet in toepassingen zoals HD-SDI-converters.

De veelzijdigheid van deze HDI PCB-plaat komt tot uiting in het bereik van de plaatdiktes.met een breed scala aan ontwerpvereisten en toepassingenOf u nu een slank, draagbaar apparaat of een robuust, krachtig apparaat ontwerpt, dit assortiment zorgt ervoor dat er een plaatdikte is die aan uw specificaties voldoet.De beeldverhouding van het bord is 10De nieuwe technologie, die in het kader van de nieuwe technologieën wordt ontwikkeld, zal de mogelijkheid bieden om de technologieën van de nieuwe technologieën te verbeteren.

Als antwoord op speciale ontwerpverzoeken en om tegemoet te komen aan de behoeften van geavanceerde elektronische assemblages, biedt de HDI PCB Board de mogelijkheid van half-gattechnologie,die bijzonder nuttig is voor de eisen van de randconnectoren en het verbeteren van de connectiviteit van het bord met perifere componentenBovendien is het ontworpen om een 0,25mm Ball Grid Array (BGA) pitch te ondersteunen.nodig voor toepassingen met een hoge dichtheid, zoals HD SDI-omvormers die een groot aantal interconnecties in een klein gebied vereisen.

Het HDI PCB-bord is een bewijs van de mogelijkheden van de moderne circuit board technologie, het verleggen van de grenzen van wat mogelijk is binnen de gebieden van hoge dichtheid toepassingen.1 mm laserboor, uitgebreide testprotocollen, variabele plaatdikte en beeldverhouding, samen met speciale functies zoals half-gattechnologie en fijne BGA-ondersteuning,Het maakt het een ideale kandidaat voor iedereen die high-performance circuits wil integreren in hun elektronische ontwerpen.Of je nu de volgende generatie HD SDI-converters of een andere PCB-toepassing met hoge dichtheid ontwikkelt, deze HDI-PCB-plaat biedt de basis voor betrouwbaarheid, prestaties,en miniaturisatie in uw projecten.

Kenmerken:

• Naam van het product: HDI-PCB-bord
• Min Trace: 3/3 Mil
• Test: 100%E-test, röntgen
• Afmetingsgraad: 10:1
• Hoolgrootte: 0.1 mm laserboor
• Minimale gatgrootte: 0,15 mm
• HDI-PCB-productie
• PCB's met hoge snelheid
• DDR4-PCB's

Technische parameters:

Toepassingen:

De 4L 1+N+1 HDI boards zijn een klasse van high-density interconnect (HDI) PCB's die essentieel zijn voor moderne elektronica waar prestaties, ruimte en betrouwbaarheid van cruciaal belang zijn.Deze platen zijn vooral geschikt voor PCB-toepassingen met hoge snelheidDeze HDI-PCB's kunnen, dankzij hun fijne kenmerken en geavanceerde fabricagetechnieken, met een minimale gaatjesgrootte van 0,15 mm een groot aantal interconnecties in een compacte ruimte opnemen.waardoor ze ideaal zijn voor signaaloverdracht met hoge snelheid.

Een van de belangrijkste toepassingsscenario's voor de 4L 1+N+1 HDI-platen is in het domein van HDI-PCB-productie voor consumentenelektronica.lichtgewichtDe dikte van het bord varieert van 0,2 mm tot 6,00 mm (8mil-126mil) waardoor meerdere lagen van circuits dicht bij elkaar kunnen worden verpakt.resulterend in snellere signaaloverdracht en verminderde cross-talk, die cruciaal is voor de functionaliteit van deze hogesnelheidsapparaten.

Op het gebied van professionele videoproductie is een betrouwbare en kwalitatief hoogwaardige signaalconversie van het grootste belang.HDI-PCB's zoals de 4L 1+N+1 zijn een integraal onderdeel van het ontwerp en de functie van high-definition seriële digitale interface (HD SDI) omzettersDeze omzetters zijn afhankelijk van de nauwkeurigheid en de hoge beeldverhouding (10:1) van HDI-PCB's om ervoor te zorgen dat video-signalen met een hoge bandbreedte zonder kwaliteitsverlies kunnen worden verzonden.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie..

Bovendien profiteren medische hulpmiddelen, die een hoge precisie en betrouwbaarheid vereisen, ook van de kleine afmetingen en de hoge beeldverhouding van deze HDI-PCB's.bijvoorbeeld:De 0.1 mm laserboorgat maakt het mogelijk om zeer fijne,hoogprecisiecircuits die nodig zijn voor de kritieke prestaties van deze medische hulpmiddelen.

Luchtvaart- en defensie-systemen, waar apparatuur onberispelijk moet werken onder extreme omstandigheden, gebruiken ook 4L 1+N+1 HDI-boards.Deze sectoren hebben behoefte aan elektronica die in staat is snelle gegevensoverdracht te verwerken en betrouwbaar te werken onder hoge spanningenDe robuustheid van het HDI-PCB-ontwerp, met zijn hoge beeldverhouding en de mogelijkheden voor de dikte van het bord, zorgt ervoor dat kritieke missies kunnen worden ondersteund met de meest betrouwbare beschikbare circuits.

Samengevat zijn de 4L 1+N+1 HDI-boards een veelzijdige oplossing voor highspeed-PCB-toepassingen, variërend van consumentenelektronica tot professionele HD SDI-converters, medische beeldvormende apparaten,en zelfs ruimtevaart- en defensie-systemenHet geavanceerde HDI-PCB-productieproces dat deze boards met zulke precieze toleranties en hoge aspectverhoudingen produceert, maakt het mogelijk deze in deze veeleisende scenario's te gebruiken.

Aanpassing:

Ervaar onze premium Product Customization Services die speciaal zijn ontworpen voor High Density Interconnector (HDI) PCB Boards.zijn ontworpen voor de meest ingewikkelde en snelle toepassingenMet een beschikbare dikte van 0,4 mm tot 3,2 mm en een indrukwekkende beeldverhouding van 10:1, voldoen we aan de eisen voor zowel high speed PCB als high density PCB ontwerpen.

We zijn trots op onze PCB-aanpassingsmogelijkheden, die ervoor zorgen dat uw DDR4-PCB-behoeften met precisie worden voldaan.met een breed scala aan ontwerpspecificaties en industriële normenKies voor onze diensten voor een PCB-oplossing die kwaliteit, prestaties en aanpassing integreert.

Ondersteuning en diensten:

Het HDI-PCB-bord wordt geleverd met uitgebreide technische productondersteuning en diensten die zijn ontworpen om u te helpen het volledige potentieel van uw PCB's met een hoge dichtheid te benutten.Ons team van deskundigen is beschikbaar om u te begeleiden bij de product specificaties., ontwerpoptimalisatie en materiaalkeuze om ervoor te zorgen dat uw HDI PCB-bord voldoet aan de hoogste normen.

Onze technische ondersteuningsdiensten omvatten gedetailleerde documentatie en middelen om te helpen met de plattegrond, signaalintegriteitsanalyse en thermische beheersstrategieën.We bieden ook hulp bij het oplossen van problemen die kunnen ontstaan tijdens het productie- of assemblageproces, met inbegrip van advies over soldeertechnieken, via vulling en oppervlakteafwerking.

Om de levensduur en betrouwbaarheid van uw HDI-PCB-bord te waarborgen, geven wij aanbevelingen over de juiste behandeling, opslag en reiniging.We bieden inzichten in de beste praktijken voor testen en inspectie om de kwaliteit en prestaties van uw HDI-PCB's gedurende hun levenscyclus te behouden.

Voor complexe projecten kunnen we persoonlijke ondersteuning bieden met een-op-een-consultatie om uw specifieke behoeften en vereisten te bespreken.Ons doel is om een naadloze integratie van HDI PCB boards in uw toepassingen te vergemakkelijken, waarbij optimale functionaliteit en efficiëntie worden gewaarborgd.

Houd er rekening mee dat hoewel wij ons inspannen om uitgebreide ondersteuning te bieden, onze diensten geen hulp of installatie op locatie omvatten.we zijn vastbesloten om de nodige middelen en ondersteuning op afstand te bieden om u te helpen uw HDI PCB Board-oplossingen met succes te implementeren en te onderhouden.
