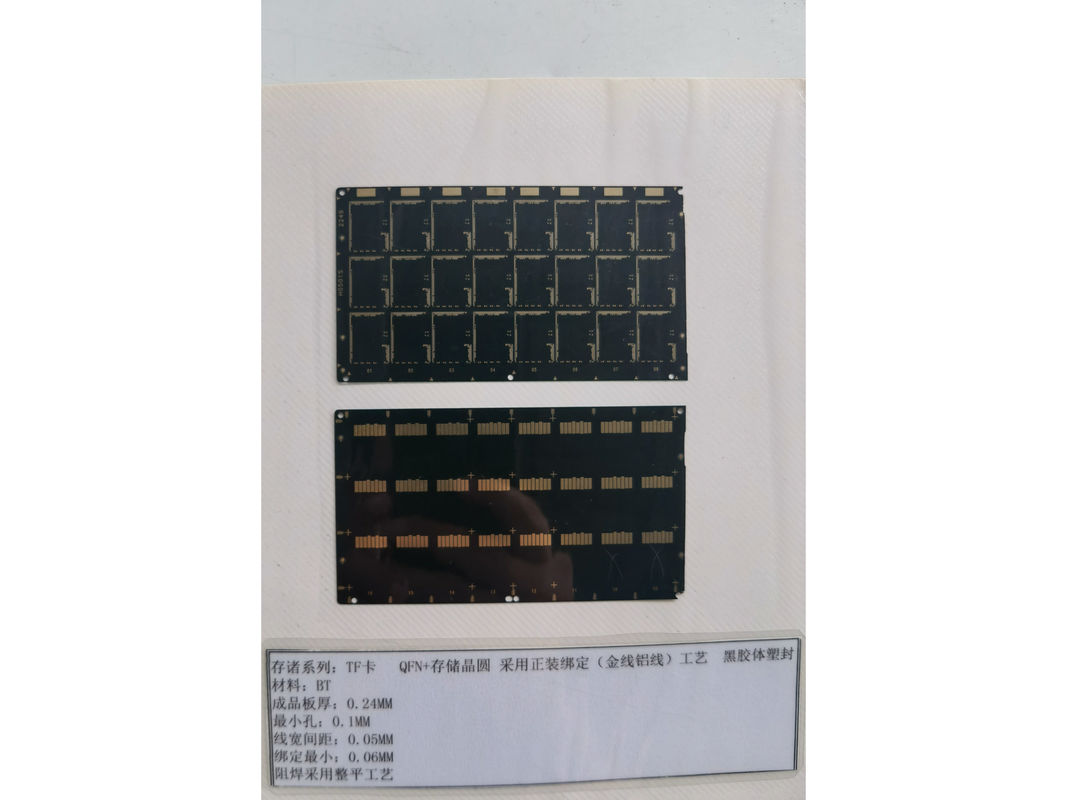

Tweelaagse stijve IC-substraat PCB 0,2 mm ENIG oppervlakteafwerking RoHS-compliant

Productomschrijving:

De wereld van micro-elektronica evolueert voortdurend, en de kern van deze innovatie ligt in de IC Substraat PCB (Printed Circuit Board). Dit product is een cruciaal onderdeel in de constructie van hoogwaardige en betrouwbare elektronische apparaten. De IC Substraat PCB dient als het fundamentele platform voor computerchip substraatpanelen en is ontworpen om te voldoen aan de veeleisende vereisten van moderne microchip substraatborden. In deze product samenvatting duiken we in de kenmerken van onze IC Substraat PCB's, en laten we zien waarom ze de eerste keuze zijn voor uw micro-elektronica behoeften.

Onze IC Substraat PCB's hebben een ultradun profiel met een dikte van slechts 0,2 mm. Deze minimale dikte is essentieel voor de ontwikkeling van slanke, compacte apparaten zonder concessies te doen aan de duurzaamheid en functionaliteit van de schakelingen. De dunne vormfactor maakt micro-elektronica schakelingslagen met hoge dichtheid mogelijk, waardoor complexere en krachtigere schakelingen in een beperkte ruimte kunnen worden ondergebracht. Dit is met name voordelig op het gebied van draagbare en wearable technologie, waar ruimte schaars is.

De oppervlakteafwerking van deze PCB's is voorzien van de Electroless Nickel Immersion Gold (ENIG) coating. ENIG is een tweelaagse metaalcoating bestaande uit een dunne laag goud over een laag nikkel. Deze oppervlakteafwerking staat bekend om zijn uitstekende geleidbaarheid, soldeerbaarheid en weerstand tegen oxidatie. Het zorgt voor een betrouwbare elektrische verbinding voor de gesoldeerde componenten en biedt bescherming tegen de ruwe omgevingen waaraan elektronische apparaten vaak worden blootgesteld. De ENIG afwerking draagt ook bij aan de levensduur van de computerchip substraatpanelen, en beschermt de integriteit van de verbindingen gedurende de levensduur van het apparaat.

Materiaalkeuze is een hoeksteen in het ontwerp van hoogwaardige IC Substraat PCB's, daarom zijn onze borden vervaardigd met behulp van hoogwaardige keramische materialen. Keramische substraten staan bekend om hun uitzonderlijke thermische geleidbaarheid en stabiliteit, wat cruciaal is voor het beheer van de warmte die wordt gegenereerd door dicht opeengepakte micro-elektronica schakelingslagen. Deze thermische efficiëntie helpt oververhitting te voorkomen, waardoor gevoelige componenten worden beschermd en consistente prestaties worden gegarandeerd. Bovendien biedt keramiek superieure hoogfrequente prestaties, waardoor het een ideale keuze is voor toepassingen die snelle signaaloverdracht vereisen, zoals in telecommunicatie en geavanceerde computertechnologie.

Wat betreft het geleiden van stroom, is het kopergewicht van een PCB een cruciale factor. Onze IC Substraat PCB's zijn geconstrueerd met een kopergewicht van 1 oz, wat een perfecte balans biedt tussen elektrische prestaties en fysieke robuustheid. Het 1 oz kopergewicht is voldoende om een aanzienlijke hoeveelheid stroom te verwerken en tegelijkertijd de fijne pitch te behouden die nodig is voor microchip substraatborden. Dit kopergewicht ondersteunt een breed scala aan toepassingen, van apparaten met een laag vermogen tot meer veeleisende stroomcircuits, zonder onnodige omvang aan het bord toe te voegen.

Esthetisch en functioneel speelt de soldeermaskerkleur een rol in het nut van een PCB. Onze IC Substraat PCB's worden geleverd met een groen soldeermasker, wat de traditionele kleur is die in de industrie wordt gebruikt. Het groene soldeermasker biedt een sterk contrast met zilverkleurig soldeer en gouden pads, waardoor het gemakkelijker is om het bord visueel te inspecteren op fabricagefouten. Bovendien helpt het kortsluiting te voorkomen door te fungeren als een beschermende laag over de geleidende koperen sporen, waardoor ervoor wordt gezorgd dat onbedoeld contact met andere metalen objecten niet tot elektrische problemen leidt.

Samenvattend zijn onze IC Substraat PCB's met precisie ontworpen om te voldoen aan de ingewikkelde eisen van micro-elektronica. Met een dikte van 0,2 mm, ENIG oppervlakteafwerking, keramisch materiaal, 1 oz kopergewicht en groen soldeermasker, vallen deze borden op als het substraat van keuze voor micro-elektronica schakelingslagen, computerchip substraatpanelen en microchip substraatborden. Of u nu baanbrekende technologie ontwikkelt of op zoek bent naar betrouwbare componenten voor massaproductie, onze IC Substraat PCB's bieden de kwaliteit en prestaties die nodig zijn om uw projecten vooruit te helpen.

Kenmerken:

• Productnaam: IC Substraat PCB's
• Lagen: 2 - Micro-elektronica Schakelingslagen
• Minimale Spoorafstand: 0,1 mm
• Rohs-conform: Ja
• Oppervlakteafwerking: ENIG
• Dikte: 0,2 mm
• Belangrijkste Toepassing: Chipbordassemblages
• Gebruikt in: Halfgeleider Verpakkingsborden

Technische Parameters:

Toepassingen:

De IC Substraat PCB's, vaak aangeduid als microchip substraatborden, dienen als het fundamentele platform voor elektronische schakelingsinterconnecties, waardoor de naadloze integratie van diverse elektronische componenten mogelijk wordt. Deze substraten zijn nauwkeurig ontworpen met een minimale spoorbreedte van 0,1 mm, wat interconnecties met hoge dichtheid mogelijk maakt. Een dergelijke functie is cruciaal in toepassingen waar ruimte schaars is en de schakelingscomplexiteit hoog is. De precisie in spoorbreedte faciliteert het gebruik van geavanceerde chipbehuizingen, waardoor deze PCB's ideaal zijn voor geavanceerde elektronische assemblages.

Een van de meest overtuigende kenmerken van de IC Substraat PCB's is hun vermogen om extreme omgevingen te weerstaan, met een maximale bedrijfstemperatuur van 150°C. Dit kenmerk is onmisbaar voor elektronische apparaten die worden blootgesteld aan hoge temperaturen of die aanzienlijke hoeveelheden warmte genereren tijdens bedrijf, zoals eindversterkers en automotive motorregelingen. Processorplatform PCB's gemaakt met dit robuuste substraatmateriaal kunnen betrouwbaar worden ingezet in zware industriële omgevingen zonder prestaties of levensduur te compromitteren.

De oppervlakteafwerking van deze IC Substraat PCB's is ENIG (Electroless Nickel Immersion Gold), wat verschillende voordelen biedt. ENIG biedt uitstekende oppervlakteplanariteit voor componenten met fijne pitch en een robuust oppervlak voor herhaalde soldeerprocessen zonder degradatie. Deze afwerking is bijzonder geschikt voor toepassingen met hoge betrouwbaarheid, en zorgt voor een stabiele en duurzame verbinding voor de elektronische componenten die op de PCB zijn gemonteerd. Bovendien zijn deze PCB's RoHS-conform, wat betekent dat ze worden geproduceerd zonder het gebruik van gevaarlijke stoffen, in overeenstemming met wereldwijde milieu- en veiligheidsnormen.

Het stijve substraattype dat in deze microchip substraatborden wordt gebruikt, biedt een stabiele en stevige basis voor elektronische componenten, waardoor ze geschikt zijn voor een breed scala aan toepassingen. Van consumentenelektronica zoals smartphones en laptops tot meer veeleisende gebieden zoals lucht- en ruimtevaart en defensie, deze PCB's zijn betrouwbare platforms voor de meest kritieke elektronische schakelingsinterconnecties. Hun duurzaamheid en precisie maken ze de ruggengraat voor diverse toepassingen waar falen geen optie is en prestaties van het grootste belang zijn.

Concluderend zijn IC Substraat PCB's veelzijdige en essentiële componenten binnen de elektronica-industrie. Ze zijn ontworpen om te voldoen aan de strenge eisen van moderne elektronische apparaten en bieden een betrouwbaar en robuust platform voor elektronische schakelingsinterconnecties. Of het nu gaat om alledaagse consumentengadgets of om high-stakes industriële en defensietoepassingen, deze microchip substraatborden en processorplatform PCB's vallen op als de basis van elektronische innovatie en betrouwbaarheid.

Maatwerk:

Onze IC Substraat PCB's bieden state-of-the-art Halfgeleider Verpakkingsborden ontworpen om te voldoen aan de hoogste normen van kwaliteit en prestaties. Het substraattype is stijf, wat zorgt voor een stabiele en duurzame basis voor uw elektronische componenten. Met een dikte van slechts 0,2 mm bieden onze borden een compacte en efficiënte oplossing voor uw halfgeleider verpakkingsbehoeften.

We begrijpen het belang van precisie in elektronisch schakelingsontwerp, daarom beschikken onze borden over een minimale spoorafstand van 0,1 mm, wat interconnecties met hoge dichtheid mogelijk maakt in geavanceerde Computerchip Substraatpanelen . Het gebruik van hoogwaardig keramisch materiaal zorgt voor uitstekend thermisch beheer en betrouwbaarheid voor uw elektronische schakelingsinterconnecties .

Onze maatwerkservice stelt u in staat om de exacte afmeting van uw IC Substraat PCB's te specificeren, met standaardafmetingen vanaf 10 mm x 10 mm. Of u nu werkt aan geavanceerde computersystemen of ingewikkelde elektronische apparaten, onze borden zijn de perfecte basis voor uw innovatieve oplossingen.

Ondersteuning en Diensten:

Onze IC Substraat PCB's zijn ontworpen met precisie en betrouwbaarheid in gedachten, om te voldoen aan de hoge normen die vereist zijn voor ondersteuning van geïntegreerde schakelingen. De technische ondersteuning en diensten die wij voor deze producten aanbieden, omvatten een uitgebreide reeks oplossingen om ervoor te zorgen dat uw IC Substraat PCB's optimaal presteren.

Onze technische ondersteuningsdiensten omvatten:

• Hulp bij Productselectie: Onze experts kunnen u helpen bij het kiezen van de juiste IC Substraat PCB voor uw specifieke toepassingsbehoeften.
• Ontwerpondersteuning: Wij bieden begeleiding bij PCB-lay-out, materiaalkeuze en andere ontwerpoverwegingen om prestaties en betrouwbaarheid te optimaliseren.
• Thermisch Beheer: Ons team kan u helpen bij het beheren van de thermische aspecten van uw PCB om langdurige betrouwbaarheid te garanderen.
• Signaalintegriteitsanalyse: Wij bieden signaalintegriteitsanalyse om ervoor te zorgen dat snelle signalen met minimale vervorming en maximale efficiëntie worden geleverd.
• Kwaliteitsborging: Onze IC Substraat PCB's ondergaan strenge tests en kwaliteitscontroles om ervoor te zorgen dat ze voldoen aan de industrienormen en onze eigen hoge kwaliteitsnormen.

Onze diensten omvatten:

• Prototyping: Wij bieden snelle prototypingdiensten om u te helpen uw ontwerpen snel te itereren en te verfijnen.
• Productie: Onze state-of-the-art productiefaciliteiten zijn in staat om IC Substraat PCB's met hoge precisie en consistentie te produceren.
• Assemblage: Wij bieden volledige assemblage diensten, zodat uw PCB's klaar zijn voor integratie in uw eindproduct.
• After-Sales Ondersteuning: Onze toewijding aan klantenservice reikt verder dan de verkoop, met after-sales ondersteuning om eventuele problemen of vragen aan te pakken die zich kunnen voordoen.

We begrijpen de cruciale rol die IC Substraat PCB's spelen in de functionaliteit van moderne elektronica, en ons team is toegewijd aan het leveren van de ondersteuning en diensten die nodig zijn om hun prestaties te handhaven. Voor meer informatie of hulp kunt u contact opnemen met ons klantenserviceteam.
