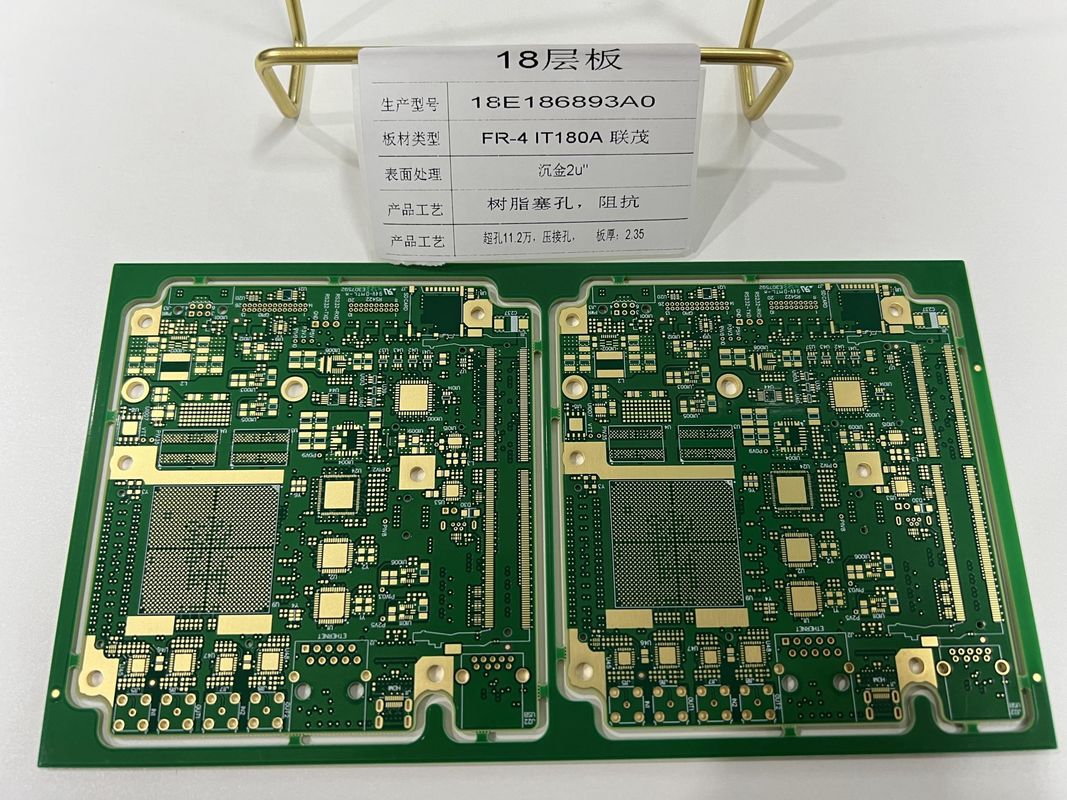

FR4 IT180 18Layers 3+N+3 HDI PCB Board prototype Met Crimp Hole 3/3Mil Traces X RAY Getest HDI quickturn ENIG

Productbeschrijving:

De 4L 1+N+1 HDI-platen vormen het hoogtepunt van de high-density interconnect (HDI) technologie.met zorgvuldigheid ontworpen voor hoogwaardige elektronische toepassingen die een compact en efficiënt ontwerp vereisenAls de vraag naar meer geavanceerde elektronische apparaten blijft stijgen,de noodzaak van geavanceerde PCB's die deze complexiteit kunnen verwerken zonder afbreuk te doen aan kwaliteit of prestaties is van het grootste belangOns HDI PCB-bord is ontworpen om aan deze strenge normen te voldoen en biedt een oplossing die voorop staat in PCB-ontwerp en -productie.

Met een minimale spoorruimte en een breedte van 3/3 mil, bieden de 4L 1+N+1 HDI-boards de fijne lijntechnologie die nodig is voor schakelingen met een hoge dichtheid.Deze mogelijkheid is essentieel voor moderne toepassingen zoals HD SDI ConvertersDe nauwkeurige aandacht voor detail zorgt ervoor dat elk signaalpad geoptimaliseerd is voor de helderste signaalkwaliteit.Dit maakt het een ideale keuze voor HD SDI Converter toepassingen waar precisie van het grootste belang is.

De impedantiebeheersing van het bord is een bewijs van het superieure ontwerp, waardoor de elektrische impedantie van de geleidende paden consistent is in het hele PCB.Deze eigenschap is van cruciaal belang voor hogesnelheidscircuits, zoals die in DDR4-PCB-ontwerpen, waarbij het handhaven van de signaalintegrititeit essentieel is voor de hoge snelheid van DDR4-geheugenmodules.de 4L 1+N+1 HDI-platen verminderen de signaalreflectie en de tijdsvertraging aanzienlijk, die cruciale parameters zijn in digitale hogesnelheidstoepassingen.

Met een indrukwekkende aspect ratio van 10:1Deze hoge beeldverhouding is een duidelijke indicator van de geavanceerde mogelijkheden van het bord.het mogelijk maken van complexere routing en het opnemen van extra functies in een compacte ruimteDit is met name gunstig voor DDR4-PCB-toepassingen, waar ruimte een premie is en efficiënt gebruik van het PCB-vastgoed essentieel is.

Het diktebereik van het PCB is vrij veelzijdig, variërend van 0,4 tot 3,2 mm.draagbare apparaten naar robuustere systemen die mogelijk een steviger PCB nodig hebbenOf het nu gaat om een elegante HD SDI converter die een dun profiel vereist of een high-end DDR4 PCB die structurele integriteit vereist,ons HDI-bord is ontworpen om optimale prestaties te leveren voor verschillende diktevereisten.

De 4L 1+N+1 HDI-platen zijn niet alleen een bewijs van geavanceerde techniek, maar symboliseren ook een inzet voor kwaliteit en betrouwbaarheid.Elk bord wordt onderworpen aan strenge tests en kwaliteitscontrole maatregelen om ervoor te zorgen dat het presteert volgens de hoogste normenDe integratie van HDI-technologie in deze boards maakt ze een uitstekende keuze voor elke toepassing die een verpakking met een hoge dichtheid vereist, zoals HD SDI-converters,die een integraal onderdeel zijn van de omroep- en filmindustrie.

Tot slot zijn de 4L 1+N+1 HDI Boards een state-of-the-art oplossing voor elke hightech applicatie die compact ontwerp, hoge prestaties en betrouwbaarheid vereist.Of u een HD SDI Converter ontwerptDeze HDI-PCB-boards zijn ontworpen om uw verwachtingen te overtreffen en een ongeëvenaarde prestatie te leveren.een hoge beeldverhouding, en een veelzijdig diktebereik, deze boards vertegenwoordigen de voorhoede van PCB-technologie, klaar om de volgende generatie elektronische innovaties te ondersteunen.

Kenmerken:

• Naam van het product: HDI-PCB-bord
• Aantal lagen: 4-20 lagen
• Dikte van het plaatje: 0,2 mm-6,00 mm (8mil-126mil)
• Test: 100% E-test, röntgen
• Dikte: 0,4-3,2 mm
• Plaatlaag: 6-32L
• Compatibel met HD SDI Converter toepassingen
• High Speed PCB Board voor geavanceerde elektronica
• HDI-circuitborden ontworpen voor toepassingen met een hoge dichtheid

Technische parameters:

Toepassingen:

De HDI (High Density Interconnect) PCB-platen, die gekenmerkt worden door hun indrukwekkende dikte van 0,4-3,2 mm, zijn een wonder in de wereld van de elektronica.vervaardigd van hoogwaardige grondstof FR4 IT180, zijn niet alleen robuust, maar zijn ook veelzijdig genoeg om te worden gebruikt in een veelheid van toepassingen en scenario's.Laten we de verschillende gelegenheden onderzoeken waarin HDI-PCB-boards opvallen vanwege hun onderscheidende kenmerken, zoals half-gat mogelijkheden en een 0,25 mm Ball Grid Array (BGA).

Een van de meest kritieke toepassingen voor HDI-PCB-boards is in het domein van DDR4-PCB's.vereist PCB's die met betrouwbaarheid en efficiëntie snelheid kunnen verwerkenDe HDI-PCB's kunnen fijne lijntechnologieën ondersteunen, waardoor ze een ideale keuze zijn voor DDR4-geheugenmodules.die essentieel is voor het kleine en compacte ontwerp van DDR4-modules.

Bovendien schijnen deze HDI-PCB-boards als High-Speed-PCB-boards voor toepassingen in geavanceerde computer- en telecommunicatieapparaten.1 zorgt ervoor dat zelfs met een plaatdikte van maximaal 6.00mm, de boards behouden de signaalintegriteit bij hoge snelheden. Dit maakt ze geschikt voor routers, switches en high-performance servers waar de snelheid van gegevensoverdracht van het grootste belang is.

Als PCB's met hoge dichtheid worden deze boards ook veel gebruikt in medische apparaten en lucht- en ruimtevaarttechnologie.De nauwkeurigheid die vereist is voor medische beeldvormingstoestellen en de betrouwbaarheid die vereist is voor luchtvaarttoepassingen, worden beide vervuld door de fijne lijn- en ruimtecapaciteit van HDI-PCB'sDe kleine via-groottes, in combinatie met de half-gat- en BGA-technologie, maken een compact ontwerp mogelijk zonder afbreuk te doen aan de prestaties, die essentieel zijn voor het kritische karakter van deze velden.

Voor consumentenelektronica, zoals smartphones, tablets en laptops, is ook de toepassing van HDI-PCB-boards een voordeel.en high-performance boards om bij te blijven met de trend van het slanke en slanke productontwerp op de marktDe dikte van de HDI-PCB en de mogelijkheid van zeer fijne BGA-pitches passen perfect bij de miniaturisatiebehoeften van moderne consumentenelektronica.

In wezen is de HDI PCB een veelzijdig product dat integraal is voor de functionaliteit en het succes van geavanceerde technologie in verschillende sectoren.compacte consumentenapparaten, of kritieke medische en ruimtevaarttoepassingen, de HDI PCB-plaat, met zijn aanpasbare dikte, hoge beeldverhouding en speciale aanvragen zoals halfgat en fijne toonhoogte BGA,is de ruggengraat voor innovatie en betrouwbaarheid in de elektronica-industrie.

Aanpassing:

Bij onze HDI PCB-fabriek bieden we uitgebreide productaanpassingsdiensten die zijn afgestemd op uw specifieke behoeften voor de 4L 1+N+1 HDI-boards.Onze state-of-the-art technologie stelt ons in staat om een scala van platen diktes van 0.2mm tot 6.00mm (8mil-126mil), zodat uw HDI-PCB is vervaardigd volgens de precieze specificaties die nodig zijn voor een optimale prestatie.

We begrijpen dat unieke projecten unieke functies vereisen. Daarom bieden we speciale aanvragen zoals Half Hole en 0.25mm BGA.Deze geavanceerde mogelijkheden maken ons een leider op het gebied van HDI PCB Manufacturing., met name voor toepassingen zoals DDR4-PCB's waar precisie van het grootste belang is.

Naast onze uitgebreide aanpassingsmogelijkheden, voorzien we in speciale vereisten zoals Lamp Socket integratie.aangepaste HDI PCB's die aan uw exacte normen voldoen.

Met een focus op veelzijdigheid, voorzien onze HDI-PCB-diensten in een dikte van 0,4-3,2 mm, waardoor u de flexibiliteit heeft om boards te ontwerpen die aansluiten bij de specifieke behoeften van uw product.Vertrouw ons om uw HDI PCB ontwerpen tot leven te brengen met precisie en professionaliteit.

Ondersteuning en diensten:

Het HDI PCB-bordproduct wordt geleverd met uitgebreide technische ondersteuning en diensten om het hoogste niveau van tevredenheid en prestaties te garanderen.Onze ondersteuning omvat toegang tot een uitgebreide bibliotheek van documentatie en middelen om te helpen met productintegratieWe bieden ook een verscheidenheid aan diensten om u te helpen het potentieel van uw HDI PCB Board te maximaliseren:

Productdocumentatie:Gedetailleerde handleidingen, installatiehandleidingen en specificaties zijn beschikbaar om u alle nodige informatie te geven voor de succesvolle implementatie en het gebruik van uw HDI PCB-bord.

Firmware-updates:Blijf op de hoogte van de nieuwste firmware-verbeteringen om optimale prestaties te behouden en nieuwe functies toe te voegen aan uw product.

Hulp bij probleemoplossing:Ons team van deskundigen is beschikbaar om u te helpen bij eventuele problemen die u kunt tegenkomen, en geeft stapsgewijze begeleiding bij het diagnosticeren en oplossen van technische problemen.

Ontwerpbeoordelingsdiensten:Maak gebruik van onze ontwerpbeoordelingsdiensten om ervoor te zorgen dat uw HDI-PCB-bord optimaal in uw systeem is geïntegreerd en voldoet aan al uw ontwerpvereisten en prestatieverwachtingen.

Opleiding:We bieden trainingsessies aan om uw personeel te helpen vaardig te worden in het bedienen en onderhouden van de HDI PCB Board, zodat u het meeste uit uw investering haalt.

Kwaliteitsborging:Onze HDI-PCB-boards ondergaan strenge tests en kwaliteitscontrolemaatregelen om een betrouwbare werking onder bepaalde omstandigheden te garanderen.

Ondersteuning van de levenscyclus van het product:We zijn toegewijd aan het ondersteunen van uw product gedurende de gehele levenscyclus, van de eerste implementatie tot het uiteindelijke einde van de levensduur, inclusief opties voor upgrades en vervangingen.

Onze toewijding aan uitmuntendheid zorgt ervoor dat u de nodige ondersteuning krijgt om de beste ervaring met ons HDI PCB-bordproduct te bereiken.Raadpleeg onze officiële documentatie of neem contact op met ons ondersteuningsteam voor verdere hulp.
