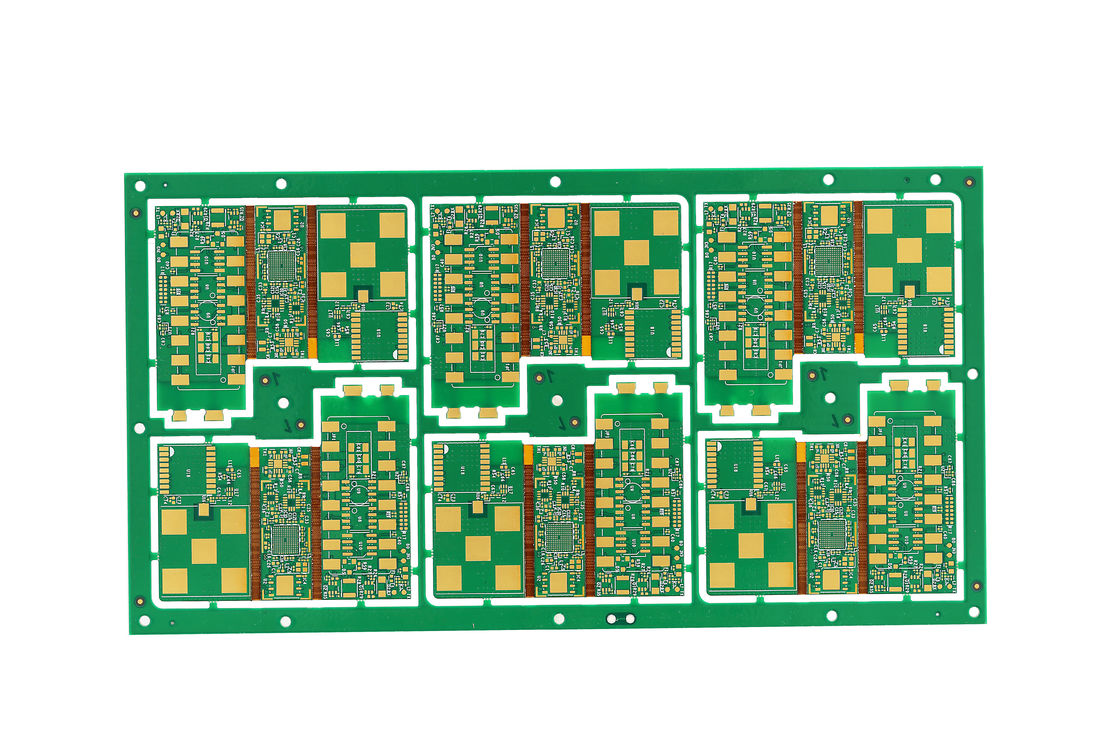

4 lagen Rigid And Flex Pcb Assembly Enig behandeling 1-28lagen

Productbeschrijving:

Het Rigid Flex PCB, ook wel bekend als het Flex-Rigid Printed Circuit Board, is een opmerkelijke combinatie van robuustheid en flexibiliteit, ontworpen om aan de strenge eisen van de moderne elektronica te voldoen.Dit hybride circuit board combineert de beste eigenschappen van stijve printplaten en flexibele circuits om een ongeëvenaard niveau van veelzijdigheid en betrouwbaarheid te biedenMet de mogelijkheid om te buigen en te draaien zonder de integriteit van de elektrische verbindingen in gevaar te brengen,Dit Bendable Printed Circuit Board is een ideale oplossing voor dynamische toepassingen waar ruimte is op een premie en complexe driedimensionale configuraties nodig zijn.

Eén van de meest kritische specificaties van elke PCB is de precisie van de locatie van de gaten, en onze Rigid Flex PCB heeft een indrukwekkende afwijking van de gatenpositie van ± 0,05 mm.Deze nauwkeurigheid zorgt ervoor dat de onderdelen perfect passen, en het plaatje werkt zoals bedoeld, zelfs in de meest complexe assemblages.met een vermogen van meer dan 30 W,.

De materialen die worden gebruikt bij de bouw van de Rigid Flex PCB zijn zorgvuldig geselecteerd om de beste prestaties en duurzaamheid te bieden.FR4 is een algemeen gerespecteerd composietmateriaal dat bekend staat om zijn uitstekende brandwerendheidPolyimide wordt gebruikt voor de flexibele lagen van het bord vanwege zijn uitstekende thermische stabiliteit, chemische weerstand en flexibiliteit.BovendienHet PET, dat bekend staat om zijn goede balans tussen mechanische en elektrische eigenschappen, wordt ook gebruikt om de prestaties van het bord te verbeteren.Deze materialen creëren een Flex-Rigid Printed Circuit Board die niet alleen buigbaar is, maar ook duurzaam en in staat is om te werken in uitdagende omgevingen..

In termen van laagvorming is het Rigid Flex-PCB echt opmerkelijk en ondersteunt het configuraties tot 52L (Max Layer).Dit buitengewone aantal lagen maakt de integratie van meerdere schakelingen in één, compact pakket, dat essentieel is voor hoge dichtheid elektronische toepassingen. Of het nu gaat om geavanceerde communicatie apparatuur, geavanceerde besturingssystemen, of geavanceerde medische technologie,Het vermogen om zo'n groot aantal lagen te onderbrengen maakt dit PCB een goede keuze voor ontwerpers en ingenieurs..

Oppervlaktebehandeling is een ander aspect waar onze Flex-Rigid Printed Circuit Board opvalt.OSP (organische soldeerbare conserveringsmiddelen)Deze behandelingen worden toegepast om het best mogelijke oppervlak te garanderen voor solderen, levensduur en bescherming tegen oxidatie.ENIG biedt een uitstekende vlakheid van het oppervlak en een lange houdbaarheidOSP is een kosteneffectieve en milieuvriendelijke keuze die een vlak oppervlak biedt en geschikt is voor loodvrij solderen.En Silver bieden allemaal hun unieke voordelen., van uitstekende geleidbaarheid tot superieure lasbaarheid.

De Rigid Flex PCB is een geavanceerde, hoogwaardige oplossing die de kloof tussen traditionele rigide PCB's en flexibele circuits overbrugt.hoog laaggetal, en veelzijdige oppervlaktebehandelingen maken het een krachtige keuze voor een veelheid aan toepassingen.Of u nu de grenzen van het elektronische ontwerp wilt verleggen of op zoek bent naar een betrouwbare en ruimtezuinige printplaat, is dit buigbare printplaat ontworpen om de verwachtingen van de meest veeleisende projecten te overtreffen.

Kenmerken:

• Productnaam: Rigid Flex PCB
• Buigradius: 0,5-10 mm
• Afwijking van de positie van het gat: ±0,05 mm
• Flexibiliteit: 1-8 keer
• PCB-laag: 1-28 lagen
• Maximale laag: 52L
• Type: rigide flexibele printplaat
• Ontwerp: Flex-Rigid Printed Circuit Board
• Structuur: Rigid Flex Printed Wiring Board

Technische parameters:

Toepassingen:

De Rigid Flex PCB, een hybride constructie van Rigid Flexible Printed Circuit Boards, biedt een unieke oplossing voor complexe elektronische uitdagingen.Dit product is speciaal ontworpen voor toepassingen die de perfecte combinatie van flexibiliteit en stijfheid vereisen.Het gebruik van hoogwaardige materialen zoals FR4, Polyimide en PET zorgt voor duurzaamheid en betrouwbaarheid op lange termijn.Terwijl de oppervlakte afwerking met HASL LF zorgt voor uitstekende soldeerbaarheid en milieubescherming.

Een van de belangrijkste toepassingen van deze Rigid Flexible Printed Circuit Board is in draagbare technologie.De flexibiliteit maakt ergonomische ontwerpen mogelijk die zich kunnen aanpassen aan verschillende vormen en contouren van draagbare apparatenBovendien,het slanke profiel en het lichtgewicht van het bord maken het een ideale keuze voor compacte ruimtes en apparaten die een minimalistische ontwerpbenadering vereisen zonder afbreuk te doen aan de functionaliteit.

Medische apparaten hebben ook veel baat bij het gebruik van Rigid Flexible Printed Circuit Boards.Het vermogen om complexe driedimensionale structuren te maken, maakt het geschikt voor ingewikkelde medische instrumenten waar betrouwbaarheid en precisie van het grootste belang zijnDe behandelingsopties van het bord, waaronder ENIG, OSP, Immersion Gold/Tin/Silver, zorgen voor uitstekende geleidbaarheid en weerstand tegen oxidatie, die essentiële kenmerken zijn in medische omgevingen.

In de luchtvaartindustrie,de Flexible Stiff Circuit Board heeft als doel de productie van geavanceerde elektronica te vinden die moet bestand zijn tegen extreme omstandigheden en tegelijkertijd een hoge precisie behoudt.De profielpunctie op het bord, zoals Routing, V-CUT en Beveling, maakt een naadloze integratie mogelijk in verschillende luchtvaartcomponenten.een verbeterde prestaties bieden en het risico op mechanische spanningen verminderen.

Bovendien maakt de defensie-sector gebruik van de robuustheid van de Rigid Flexible Printed Circuit Board voor communicatieapparatuur en geavanceerde besturingssystemen.De combinatie van flexibele en starre gebieden binnen één printplaat biedt de nodige veerkracht en aanpassingsvermogen die nodig zijn in het veld, waarbij van de apparatuur wordt verwacht dat zij zonder storing bestand is tegen ruige omstandigheden.

Fabrikanten van consumentenelektronica gebruiken deze boards ook in apparaten zoals smartphones, camera's en andere handheld gadgets.De compacte en veelzijdige aard van de Rigid Flex PCB maakt innovatieve ontwerpmogelijkheden mogelijk, waardoor dunnere profielen en complexere functionaliteiten in kleinere vormfactoren mogelijk zijn.

Samengevat is het Rigid Flex PCB-product met zijn substantiële kenmerken een essentieel onderdeel voor toepassingen die hoge betrouwbaarheid, precisie en ontwerpflexibiliteit vereisen.Het maakt het een waardevolle aanwinst in een veelheid van hightech industrieën.

Aanpassing:

Onze Rigid Flex PCB producten bieden uitgebreide Product Customization Services om aan uw specifieke behoeften te voldoen.Onze PCB Assembly diensten bieden veelzijdigheid voor zelfs de meest complexe ontwerpenOf u nu een 4 laag bord of meer nodig heeft, wij kunnen uw vereisten tegemoetkomen.

Onze Bendable Printed Circuit Board technologie zorgt ervoor dat je de flexibiliteit hebt waar je het nodig hebt, terwijl je de stabiliteit van een Rigid Printed Wiring Board behoudt.Met een minimaal spoor en ruimte van 0.1mm, we zorgen voor een hoge dichtheid van interconnectiviteit voor de functionaliteit van uw apparaat.

De standaard afmeting van onze Flex Rigid PCB is 41,55*131 mm, wat voldoende ruimte biedt voor een verscheidenheid aan componenten en complexe circuitontwerpen, terwijl het nog steeds in uw compacte apparaat past.Op aanvraag zijn ook aangepaste maten beschikbaar om aan uw specifieke ontwerpbeperkingen te voldoen.

Kies voor onze Rigid Flex PCB diensten voor een Bendable Rigid Printed Wiring Board oplossing die betrouwbaarheid combineert met de dynamische mogelijkheden van een flex circuit.Neem vandaag nog contact met ons op om te beginnen met uw custom PCB project.

Ondersteuning en diensten:

Rigid Flex PCB's zijn geavanceerde printplaten die het beste van zowel rigide als flexibele printplaten combineren.Onze producttechnische ondersteuning en diensten voor Rigid Flex PCB's bieden uitgebreide hulp om de hoogste kwaliteit en prestaties van uw circuitry-behoeften te waarborgenWe bieden ontwerprichtlijnen om u te helpen uw lay-out te optimaliseren voor productie-efficiëntie en betrouwbaarheid.Ons engineeringteam is beschikbaar om u te ondersteunen bij vragen met betrekking tot de materiaalkeuze, opstapelingen en eisen aan elektrische prestaties.

We leveren ook gedetailleerde documentatie voor assemblage- en manipulatie-instructies, zodat uw team de Rigid Flex PCB's op de juiste manier kan beheren en monteren zonder de integriteit ervan in gevaar te brengen.Onze testdiensten omvatten elektrische testen om ervoor te zorgen dat elk PCB voldoet aan de strenge kwaliteitsnormen voordat het wordt verzondenWe maken gebruik van geavanceerde inspectietechnieken, waaronder geautomatiseerde optische inspectie (AOI), röntgeninspectie en vliegproefproeven, om eventuele mogelijke problemen vroeg in het productieproces op te sporen.

Voor eventuele problemen of technische problemen die zich voordoen, is ons toegewijde supportteam bereid om snelle oplossingen te bieden.delaminatieOns doel is om u te helpen deze problemen te verlichten en de levensduur van uw Rigid Flex PCB's te verlengen.

In het geval van productupdates of -herzieningen zorgen we voor naadloze overgangsondersteuning, zodat u zich met minimale storingen kunt aanpassen aan nieuwe versies.Onze toewijding aan klanttevredenheid betekent dat we ons voortdurend inspannen om u de middelen en expertise te bieden die u nodig heeft om te slagen met Rigid Flex PCB-technologie.
