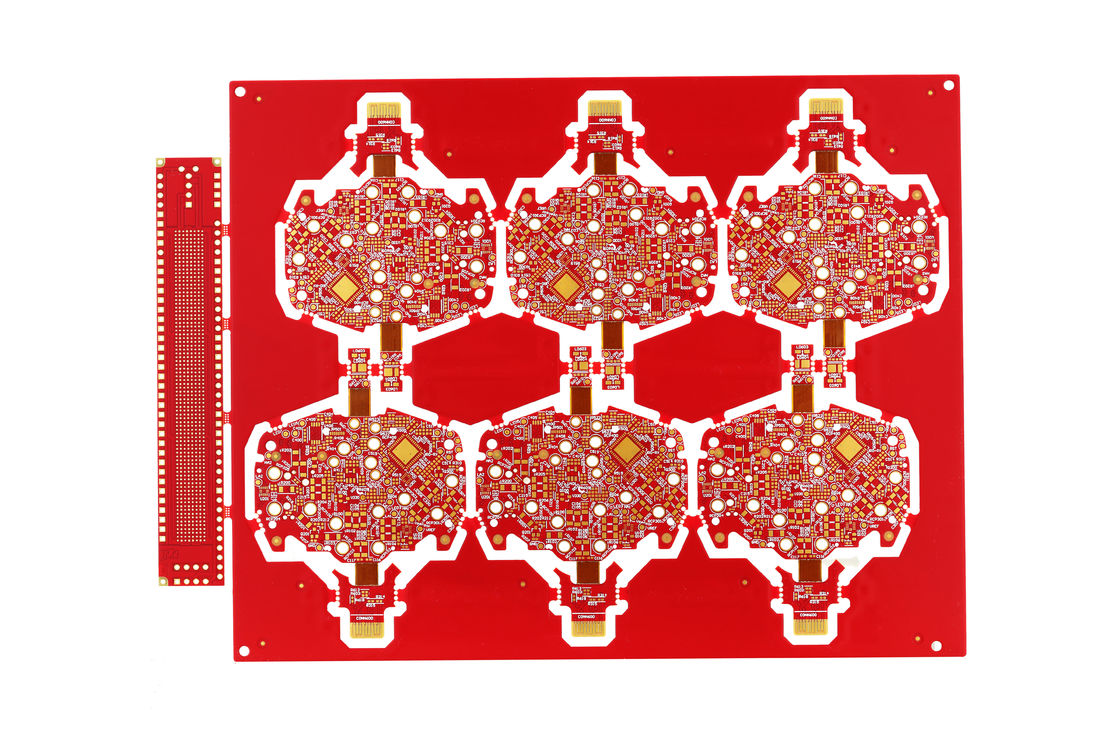

Geavanceerde robuuste 4 lagen rigide flexibele pcb-plaat met sporen / ruimtelijke precisie

Productomschrijving:

Het Rigid Flex PCB-product vertegenwoordigt een opmerkelijke fusie van de robuustheid die traditionele rigide printplaten (PCB's) bieden en de veelzijdige aanpasbaarheid van flexibele circuits. Deze hybride technologie integreert elementen van zowel rigide als flexibele schakelingen, waardoor een printplaat ontstaat die zowel stevig als buigzaam is. Het opent nieuwe dimensies voor elektronische ontwerpers en biedt de veerkracht die nodig is voor stabiele componenten naast de kneedbaarheid die vereist is voor ingewikkelde elektronische assemblages.

De Rigid Flex Printed Wiring Board is ontworpen met een minimale trace/space specificatie van 0,1 mm, wat zorgt voor plaatsing van componenten met hoge dichtheid en een compact, efficiënt ontwerp. Met de mogelijkheid om een PCB-laagtelling van 1 tot 28 lagen te ondersteunen, is het duidelijk dat deze printplaten zijn vervaardigd om een verscheidenheid aan complexiteiten en functionaliteiten te accommoderen, geschikt voor tal van toepassingen in diverse industrieën.

Als producttype geclassificeerd onder PCB Assembly, is deze Rigid Flex PCB meer dan een kale printplaat; het is een uitgebreide oplossing die de integratie van diverse componenten omvat. Het assemblageproces maakt gebruik van cutting-edge technologie om surface-mounted devices (SMD's), ball grid arrays (BGA's), dual in-line packages (DIP's) en andere elektronische componenten met precisie en betrouwbaarheid te plaatsen. De opname van deze componenten maakt het product een kant-en-klare elektronische basis voor een veelvoud aan toepassingen die zowel de stabiliteit van rigide gebieden als de flexibiliteit van buigbare segmenten vereisen.

De Flexible Stiff Circuit Board wordt vervaardigd met nauwgezette aandacht voor detail, waarbij gebruik wordt gemaakt van diverse profilerende ponsingstechnieken zoals frezen, V-CUT en afschuining. Deze methoden zorgen ervoor dat de printplaat wordt gevormd en gecontourd volgens exacte specificaties, wat een naadloze integratie in de eindproductassemblage vergemakkelijkt. Frezen wordt gebruikt voor ingewikkelde uitsparingen en vormen, V-CUT voor het eenvoudig scheiden van meerdere printplaten, en afschuining voor schuine randen die het gemak van het inbrengen van PCB's in connectoren verbeteren.

Met zijn hybride constructie is de Bendable Printed Circuit Board een ideale oplossing voor toepassingen met ruimtebeperkingen of waar beweging en flexibiliteit essentieel zijn. De rigide secties bieden een duurzame basis voor zware of warmtegenererende componenten, terwijl de flexibele staartjes kunnen worden gebogen of gedraaid om de benodigde verbindingen te vormen zonder de integriteit van de elektrische paden te compromitteren. Dit dynamische kenmerk van de Rigid Flex PCB maakt het mogelijk om te worden gevouwen of gedraaid om in krappe ruimtes te passen, waardoor de noodzaak voor meerdere connectoren en kabels wordt geëlimineerd, waardoor de totale grootte en het gewicht van het product worden verminderd.

De aanpasbaarheid van de Rigid Flex PCB is niet alleen beperkt tot zijn fysieke vorm. De elektrische prestaties zijn even indrukwekkend, met het vermogen om een hoog niveau van signaalintegriteit te behouden, zelfs in complexe, high-speed ontwerpen. Dit maakt het product een uitstekende keuze voor geavanceerde elektronische apparaten waar prestaties en betrouwbaarheid van het grootste belang zijn.

Kwaliteitsborging is een centraal aspect van het productieproces voor de Rigid Flex PCB. Elke printplaat wordt onderworpen aan strenge tests en inspecties om te garanderen dat deze voldoet aan de hoogste normen van betrouwbaarheid en functionaliteit. Deze nauwgezette kwaliteitscontrole zorgt ervoor dat elke Rigid Flex Printed Wiring Board optimaal presteert en een betrouwbare en duurzame elektronische basis biedt voor elke toepassing waarvoor deze is ontworpen.

Samenvattend is het Rigid Flex PCB-product een uitzonderlijke keuze voor ontwerpers die mechanische precisie van een rigide printplaat vereisen met het extra voordeel van flexibiliteit. De minimale trace/space van 0,1 mm, de mogelijkheid om 1-28 lagen te integreren, geavanceerde assemblage met SMD-, BGA-, DIP-componenten en het gebruik van profilerende ponsingstechnieken komen samen om een veelzijdig, hoogwaardig product te creëren dat voorop loopt in de PCB-technologie.

Functies:

• Productnaam: Rigid Flex PCB
• Gatpositieafwijking: ±0,05 mm
• Buigradius: 0,5-10 mm
• Componenten: SMD, BGA, DIP, enz.
• Minimale Trace/Space: 0,1 mm
• Flexibiliteit: 1-8 keer
• Buigbare Printplaat
• Buigbare Rigide Printbedradingskaart
• Flexibel-Buigbare PCB

Technische Parameters:

Toepassingen:

De Rigid Flex PCB, of Bendable Rigid Printed Wiring Board, is een wonder in de elektronische componentenindustrie, die de beste eigenschappen van rigide en flexibele printplaten combineert. Ontworpen voor veelzijdigheid, bedient dit product een uitgebreid scala aan toepassingen, geschikt voor diverse gelegenheden en scenario's waar traditionele PCB's mogelijk niet volstaan. Met een laagnummer variërend van 1 tot 28 lagen, biedt het voldoende complexiteit en connectiviteit voor geavanceerde elektronische systemen.

Een van de meest prominente kenmerken van deze Flex-Rigid Printed Circuit Board is de flexibiliteit, die 1 tot 8 keer kan worden gebruikt. Dit kenmerk maakt het ideaal voor toepassingen waarbij de printplaat zich aan een bepaalde vorm moet aanpassen of in onregelmatige ruimtes moet passen. De flexibiliteit maakt ook dynamische toepassingen mogelijk waarbij de printplaat tijdens gebruik moet buigen, wat mechanische bewegingen binnen het apparaat mogelijk maakt zonder de prestaties of betrouwbaarheid te compromitteren.

Bovendien is de buigradius van deze printplaten zeer flexibel, variërend van een krappe 0,5 mm tot een ruimere 10 mm. Dit bereik zorgt ervoor dat, of de toepassing nu scherpe bochten of zachte rondingen vereist, de Bendable Printed Circuit Board de belasting kan weerstaan zonder de structurele integriteit of elektrische functionaliteit te compromitteren. De afmetingen van deze printplaten zijn precies 41,55 bij 131 mm, wat spreekt van hun aanpasbaarheid in ruimtebeperkte omgevingen.

Het concept van sanforisatie is ook van toepassing op deze PCB's, met lokale gebieden met hoge dichtheid en back-drilling technieken die worden toegepast om de signaalintegriteit te verbeteren en ruis te verminderen. Dit kenmerk is met name gunstig in toepassingen waar high-speed signalen de norm zijn en het behouden van signaalhelderheid van het grootste belang is. Deze gebieden met hoge dichtheid maken het mogelijk om meer componenten in een kleiner gebied te plaatsen, terwijl de back-drilling helpt bij het verminderen van de parasitaire capaciteit en inductie.

Toepassingen voor de Rigid Flex PCB zijn breed, met een plaats in de medische industrie voor draagbare monitors en beeldvormingsapparatuur, in de lucht- en ruimtevaart voor cockpitbediening en instrumentatie, en in de defensiesector voor robuuste, betrouwbare communicatieapparaten. Consumentenelektronica profiteert ook van deze technologie, met opvouwbare smartphones, smartwatches en geavanceerde camera's die gebruik maken van de op maat gemaakte oplossingen die deze PCB's bieden. Bovendien zijn automotive toepassingen, waar ruimte beperkt is en betrouwbaarheid onder stress cruciaal is, perfecte scenario's voor de implementatie van Rigid Flex PCB-technologie.

Samenvattend is het Rigid Flex PCB-product een voorbeeldige oplossing voor scenario's die high-density packaging, uitzonderlijke betrouwbaarheid en het unieke vermogen om te koppelen tussen statische en dynamische componenten vereisen. De kenmerken van meerlaagsheid, flexibiliteit, variabele buigradius en precieze afmetingen, gecombineerd met sanforisatie, maken het een voorkeurskeuze voor cutting-edge elektronische innovaties in een veelvoud aan industrieën.

Maatwerk:

Bij ons bedrijf zijn we gespecialiseerd in het leveren van topklasse Product Customization Services voor het Rigid Flex PCB-product, dat op ingenieuze wijze de voordelen van zowel flexibiliteit als rigiditeit in één oplossing combineert. Onze Flexible Stiff Circuit Board opties worden geleverd met een breed scala aan aanpasbare functies om aan uw specifieke behoeften te voldoen.

We bieden een uitgebreid assortiment PCB-lagen, van 1-28 lagen, zodat we, of uw project nu eenvoudig of complex is, de exacte Rigid Flex PCB-configuratie kunnen leveren die u nodig heeft.

Begrijpend het belang van flexibiliteit in bepaalde toepassingen, kan onze Flexible Rigid Circuit Board worden ontworpen om 1-8 keer buigen te weerstaan zonder de integriteit van de elektrische verbindingen te compromitteren. Dit kenmerk maakt onze producten een perfecte pasvorm voor dynamische toepassingen waar beweging een factor is.

Wat materialen betreft, bieden we een selectie die FR4, Polyimide en PET omvat, zodat u het ideale substraat kunt kiezen op basis van de thermische, chemische en mechanische vereisten van uw product. Deze materiaalveelzijdigheid zorgt ervoor dat uw Bendable Rigid Printed Wiring Board perfect is afgestemd op uw specifieke operationele omgeving.

Onze componentenplaatsingsservice is in staat om verschillende soorten componenten te accommoderen, zoals SMD, BGA, DIP, enz., zodat uw Rigid Flex PCB met precisie wordt bevolkt en is afgestemd op uw circuitbehoeften.

We zijn ook nauwgezet over de nauwkeurigheid van onze gatpositionering, met een gatpositieafwijking van ±0,05 mm, wat onze toewijding aan hoge precisie en kwaliteit in elke Rigid Flex PCB die we produceren onderstreept.

Ondersteuning en Services:

Onze Rigid Flex PCB-producten worden geleverd met uitgebreide technische ondersteuning en services die zijn ontworpen om een soepele integratie en onderhoud gedurende hun levenscyclus te garanderen. Onze ondersteuning omvat gedetailleerde productdocumentatie, een uitgebreide kennisbank en toegang tot een reeks technische bronnen. Klanten kunnen profiteren van onze deskundige begeleiding bij ontwerpoverwegingen, materiaalkeuze en lay-outaanbevelingen om prestaties en betrouwbaarheid te optimaliseren.

We bieden ook geavanceerde probleemoplossingshulp om operationele problemen aan te pakken die zich kunnen voordoen. Onze ondersteuningsdiensten zijn gericht op het bieden van snelle en effectieve oplossingen om de continue werking van uw Rigid Flex PCB-toepassingen te handhaven. Bovendien bieden we informatie over updates en upgrades om uw product up-to-date te houden met de nieuwste ontwikkelingen in de PCB-technologie.

Trainingsdiensten zijn beschikbaar om uw team te helpen de best practices voor het hanteren en werken met Rigid Flex PCB's onder de knie te krijgen. Van ontwerpingenieurs tot assemblagepersoneel, onze trainingsmodules zijn afgestemd op de behoeften van verschillende rollen binnen uw organisatie.

Houd er rekening mee dat onze technische ondersteuning en services beschikbaar zijn tijdens de standaard kantooruren en we streven ernaar om snelle antwoorden te geven op alle vragen. We zijn toegewijd aan het leveren van uitzonderlijke service en ondersteuning om het succes van uw projecten met Rigid Flex PCB's te garanderen.
