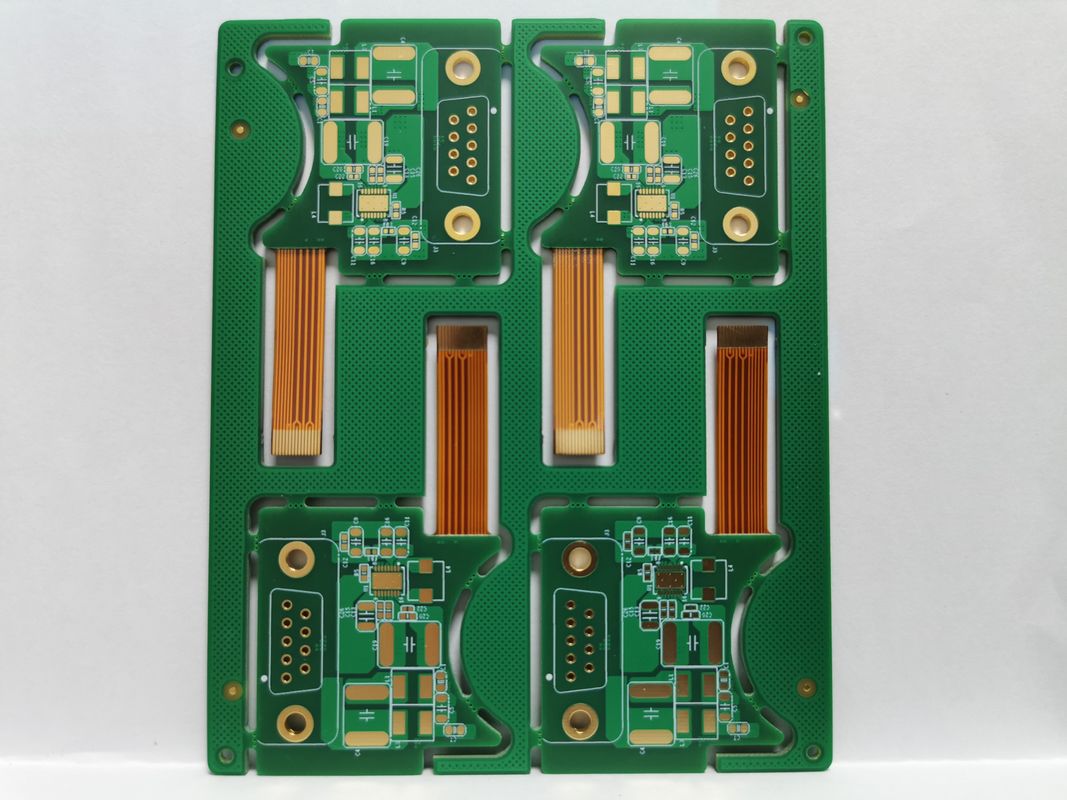

OEM 52Layer Flexible Rigid Pcb Printed Wiring Board Smd/Bga/Dip Components

Productbeschrijving:

Het product Rigid Flex PCB vertegenwoordigt het hoogtepunt van de hybride circuit board-technologie en combineert de veelzijdigheid van Flexible Stiff Circuit Boards met de robuustheid van traditionele starre PCB's.Deze unieke combinatie maakt een ontwerp mogelijk dat kan worden aangepast aan ruimtelijke beperkingen en tegelijkertijd de integriteit behoudt die vereist is voor veeleisende toepassingenDeze platen bestaan uit meerdere lagen die zowel stijve als flexibele ondergronden bevatten en die met elkaar verbonden zijn tot een enkele,geïntegreerde eenheid die een superieure elektrische prestatie en mechanische betrouwbaarheid biedt.

Het hart van het ontwerp van de Rigid Flex Printed Wiring Board zijn verschillende componenten die kunnen worden gemonteerd om aan verschillende behoeften te voldoen.De Europese Unie is een van de grootsteBall Grid Arrays (BGAs) zijn ook beschikbaar voor integratie met een hoge dichtheid, die een groot aantal interconnecties binnen een kleine voetafdruk vereist.voor toepassingen waarvoor nog steeds door-gattechnologie vereist isDeze veelzijdige aanpak van de integratie van componenten zorgt ervoor dat het Rigid Flex-PCB-product geschikt is voor een breed scala aan toepassingen.van ruimtevaart tot consumentenelektronica.

Als PCB-assemblageproduct wordt nauwgezet aandacht besteed aan detail.het Rigid Flex-PCB is met precisie en zorg samengesteld om kwalitatieve interconnectiviteit en functionaliteit te garanderenHet producttype kenmerkt zich door zijn aanpassingsvermogen en kan worden aangepast aan de specifieke eisen van de klant, zodat elke assemblage is geoptimaliseerd voor de beoogde toepassing.

De profielpunching van de Rigid Flex PCB wordt bereikt door middel van verschillende methoden, waaronder Routing, V-CUT en Beveling.V-CUT wordt gebruikt om een geperforeerde lijn die de scheiding van de afzonderlijke eenheden van het bord vergemakkelijkt te maken, terwijl Beveling wordt aangebracht op de randen van het bord om ze voor te bereiden op een soepele invoeging in connectoren.Deze profileringstechnieken verbeteren de algehele kwaliteit en functionaliteit van de Rigid Flex PCB, waardoor een perfecte pasvorm binnen de apparaatarchitectuur wordt verzekerd.

De behandeling van de Rigid Flex PCB-oppervlakken is een ander kritisch aspect van de fabricage.Onderdompeling van tinElke behandelingsoptie biedt verschillende voordelen, zoals de uitstekende vlakheid van het oppervlak van ENIG en het vermogen van OSP om het koperoppervlak voor het solderen te behouden.Deze behandelingen worden zorgvuldig toegepast om de prestaties en de levensduur van het PCB te verbeteren, waardoor oxidatie wordt voorkomen en betrouwbare soldeerpunten worden gewaarborgd.

Bovendien is het Rigid Flex-PCB-product ontworpen voor lokale interconnecties met hoge dichtheid, waardoor het mogelijk is om een groter aantal verbindingen in een compacte ruimte te ondersteunen.Dit is met name gunstig voor toepassingen die een grote hoeveelheid gegevensoverdracht of stroom binnen een beperkt gebied vereisenHet product beschikt ook over de mogelijkheid voor Back Drilling, een techniek die wordt gebruikt om residuele stubs van geplateerde doorlopende gaten te verwijderen, wat de signaalintegriteit in hoogfrequente toepassingen kan verbeteren.

Tot slot is het product Rigid Flex PCB een zeer geavanceerde oplossing die de flexibiliteit van flexibele rigide printplaten combineert met de stabiliteit van starre PCB's.Het is ontworpen om een veelheid van componenten en behandelingen te ondersteunen., die een ongeëvenaarde veelzijdigheid biedt voor het ontwerpen van elektronica, zowel voor geavanceerde industriële toepassingen als voor innovatieve consumentenproducten,Deze Rigid Flex PCB is een bewijs van de evolutie van de printplaat technologie, belooft betrouwbaarheid, functionaliteit en aanpasbaarheid in zijn talloze vormen.

Kenmerken:

• Productnaam: Rigid Flex PCB
• Productsoort: PCB-assemblage
• Profielpunching: routing, V-CUT, beveling
• Minimum spoor/ruimte: 0,1 mm
• Afmetingen: 41,55*131 mm
• Onderdelen: SMD, BGA, DIP, enz.
• Flexibel rigide circuit board
• Rigid Flexible Printed Circuit Board
• Rigid Flexible Printed Circuit Board

Technische parameters:

Toepassingen:

Het Rigid Flex PCB, met zijn onderscheidende afmetingen van 41,55*131 mm, is geschikt om in compacte ruimtes te worden geplaatst en biedt een ruime oppervlakte voor verschillende elektronische componenten.Uitbreidbaar tot een opmerkelijke 52L, combineert de robuustheid van traditionele starre platen met de veelzijdigheid van flexibele circuits,Hierdoor wordt een flexibel rigide circuit board gecreëerd dat ideaal is voor dynamische toepassingen waarbij buigen en buigen noodzakelijk zijn..

Een van de belangrijkste kenmerken van dit Rigid Flex PCB is de buigradius, die varieert van 0,5 tot 10 mm.Deze eigenschap maakt het mogelijk om het fijn te vormen en te vouwen zonder de integriteit van het circuit in gevaar te brengenDe flexibiliteit van de buigradius betekent dat het op maat kan worden gemonteerd in onregelmatig gevormde gebieden,het maximaliseren van de ruimte in dichte elektronische assemblages.

Met de mogelijkheid om verschillende componenten zoals SMD, BGA, DIP en meer te ondersteunen, is het Flexible-Bendable PCB een veelzijdige oplossing voor tal van toepassingsscenario's.Het product is vooral geschikt voor omgevingen en toepassingen met een hoge betrouwbaarheid waarbij de combinatie van stijve en flexibele schakelingen een 3D-assemblage mogelijk maakt., waardoor de behoefte aan connectoren en kabels wordt verminderd, wat leidt tot een grotere betrouwbaarheid en een vermindering van de totale productgrootte.

De toepassingsmogelijkheden van de Rigid Flex PCB variëren van draagbare technologie waar flexibiliteit en compact ontwerp cruciaal zijn.voor lucht- en ruimtevaart- en militaire apparaten waarbij betrouwbaarheid onder moeilijke omstandigheden van het grootste belang isIn het medisch veld wordt deze technologie ook gebruikt in medische apparaten die betrouwbare prestaties en de mogelijkheid om zich aan specifieke vormen te passen vereisen.zoals smartphones en camera's, profiteren ook van het ruimtebesparende ontwerp van deze PCB's en het vermogen om de herhaalde bewegingen te weerstaan die inherent zijn aan hun gebruik.

In industriële toepassingen is het Rigid Flex PCB van onschatbare waarde vanwege zijn duurzaamheid en het efficiënte gebruik van ruimte, wat essentieel is voor complexe machines en apparatuur.die onderhevig zijn aan trillingen en betrouwbare en veerkrachtige onderdelen vereisenDe Rigid Flex PCB is ontworpen om aan de eisen van al deze scenario's te voldoen.het leveren van een betrouwbare en flexibele schakeloplossing die de beste eigenschappen van zowel starre als flexibele schakeltechnologieën combineert.

Aanpassing:

We bieden uitgebreide product aanpassingsdiensten voor onze Rigid Flex PCB producten.het garanderen van robuuste prestaties en compatibiliteit met complexe ontwerpenMet een minimale spoor/ruimte van 0,1 mm, maken onze Flex-Rigid Printed Circuit Boards een hoge dichtheid mogelijk, waardoor ze perfect zijn voor geavanceerde elektronische toepassingen.

Onze precisietechniek garandeert een Hole Position Deviation van slechts ± 0,05 mm, waardoor foutloze verbinding en betrouwbaarheid worden gewaarborgd.PolyimideOnze flexibele-buigbare PCB's bieden een buigradius van 0,5 mm tot 10 mm.aanpassing aan verschillende vouwvereisten en ontwerpvoorschriften.

Ondersteuning en diensten:

Het product Rigid Flex PCB is ontworpen om een naadloze integratie van starre en flexibele schakelingen te bieden voor een breed scala aan elektronische toepassingen.Om het hoogste niveau van prestaties en betrouwbaarheid te garanderen, bieden wij uitgebreide technische ondersteuning en diensten voor onze Rigid Flex PCB klanten.

Producttechnische ondersteuning omvat:

• Hulp bij het oplossen van problemen om eventuele problemen met het Rigid Flex PCB te diagnosticeren en op te lossen.
• Richtlijnen inzake beste praktijken voor de integratie en het gebruik van Rigid Flex PCB's in uw projecten.
• Bijgewerkte documentatie, met inbegrip van gedetailleerde specificaties, installatierichtlijnen en onderhoudsprocedures.

Onze diensten omvatten:

• Professionele raadpleging om de ontwerpvereisten te bespreken en oplossingen op maat te maken die aan uw specifieke behoeften voldoen.
• Optionele ondersteuning ter plaatse voor het installeren, testen en optimaliseren van de Rigid Flex PCB in uw omgeving (afhankelijk van beschikbaarheid).
• Toegang tot onze kennisbank en online bronnen voor zelfhulp en leren.
• Product updates en meldingen om uw Rigid Flex PCB up to date te houden met de nieuwste ontwikkelingen en verbeteringen.

We zijn vastbesloten onze klanten de ondersteuning te bieden die ze nodig hebben om het succes van hun projecten te verzekeren met behulp van onze Rigid Flex PCB-producten.Ons toegewijde team van experts is klaar om te helpen met alle technische uitdagingen die zich kunnen voordoen.
