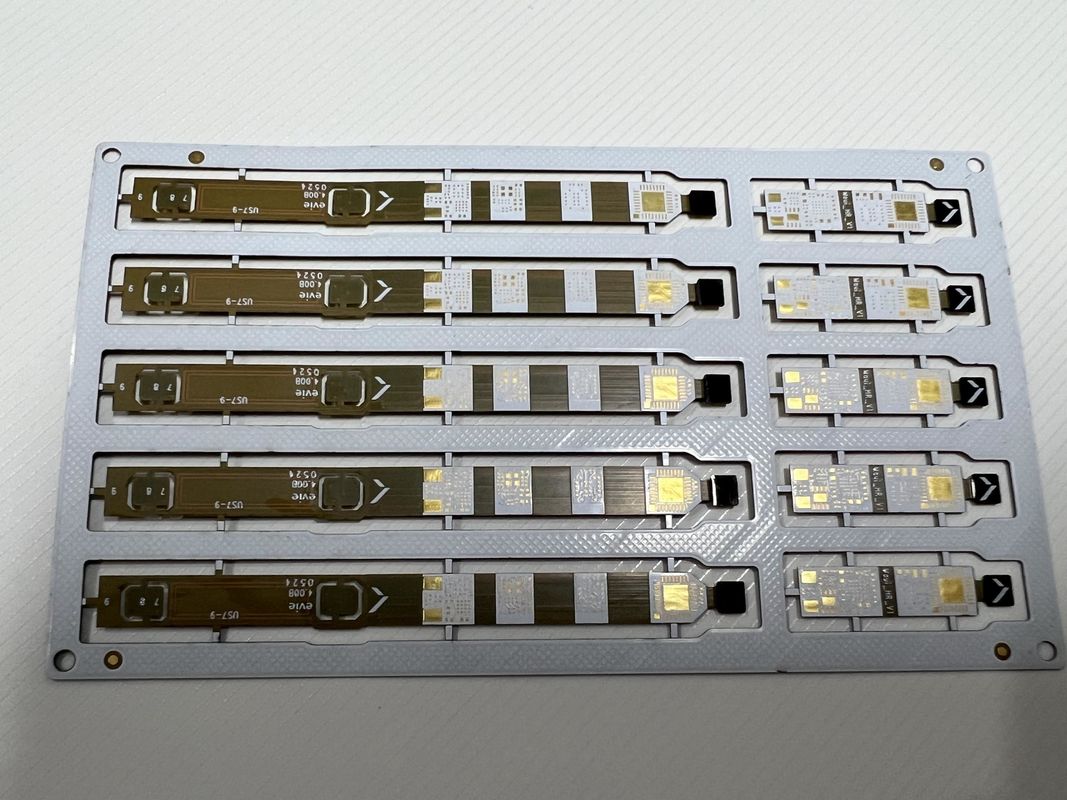

FR4/Polyimide/PET Wit Solder Mask FPC Circuit Board Buigbare Circuit Board OEM

Productomschrijving:

De Rigid Flex PCB, een knooppunt van robuust ontwerp en flexibele toepassing, is een state-of-the-art oplossing op het gebied van elektronische schakelingen. Dit product is een buigbare printplaat die een combinatie biedt van de sterkte van traditionele rigide PCB's met de veelzijdigheid van flexibele circuittechnologie. Het resultaat is een printplaat die bestand is tegen de ontberingen van vaste toepassingen en tegelijkertijd de aanpasbaarheid biedt die nodig is voor toepassingen die buigen en beweging vereisen. Deze Flex-Rigid Printed Circuit Board is ontworpen om te voldoen aan de hoogste normen van kwaliteit en duurzaamheid, waardoor het een ideale keuze is voor een breed scala aan elektronische apparaten.

Onze Rigid Flex PCB is vervaardigd met gesanforiseerde lokale hoogdichtheidskenmerken, waardoor de afmetingen van de printplaat stabiel en uniform blijven, zelfs onder extreme hitte- en drukcondities. Deze behandeling garandeert dat de PCB niet krimpt of uitzet, waardoor de precisie van de lay-out en de integriteit van de circuits behouden blijven. Bovendien wordt back-drill technologie gebruikt om de prestaties van de printplaat te verbeteren door signaalruis te verminderen en de signaalintegriteit te verbeteren. Dit proces verwijdert eventueel restmateriaal in de geplateerde doorvoergaten, wat reflecties kan veroorzaken en de snelle signalen kan beïnvloeden.

Een van de kritieke kenmerken van dit product is de fine line technologie, met een minimale trace/ruimte van 0,1 mm. Dit precisieniveau maakt een hogere dichtheid van circuits mogelijk, wat essentieel is voor moderne apparaten die meer functionaliteit vereisen in kleinere vormfactoren. De high-resolution lijn definitie verhoogt de efficiëntie van de PCB, waardoor meer componenten in een beperkte ruimte kunnen worden geplaatst zonder risico op signaalinterferentie of overspraak.

Ontworpen als een 4-laags Flexibele Rigide Circuitplaat, valt dit producttype onder de categorie PCB Assemblage, en biedt het een meerlaagse benadering die een hoger niveau van complexiteit en functionaliteit biedt. Met vier afzonderlijke lagen kunnen elektronische apparaten profiteren van de verhoogde circuitdichtheid en de mogelijkheid om meer geavanceerde functies in hun ontwerpen op te nemen. De lagen worden aan elkaar gebonden met gespecialiseerde lijmen die de flexibiliteit van de printplaat behouden en tegelijkertijd zorgen dat de lagen intact blijven tijdens buig- en flexoperaties.

Om te voldoen aan diverse ontwerpeisen, bevat onze Rigid Flex PCB verschillende profileringsponsmogelijkheden, zoals frezen, V-CUT en afschuining. Deze technieken maken nauwkeurige printplaatcontouren en eenvoudige scheiding van meerdere PCB's van een paneel mogelijk. Frezen creëert complexe vormen en contouren, wat maximale ontwerpvrijheid biedt. V-CUT inkepingen maken scheiding langs een rechte lijn mogelijk, wat ideaal is voor het creëren van arrays van PCB's, terwijl afschuining een schuine rand aan de printplaat geeft, wat essentieel is voor bepaalde connectorinvoegprocessen.

De Rigid Flex PCB is het toonbeeld van moderne printplaattechnologie, waarbij de fysieke veerkracht van rigide printplaten wordt gecombineerd met de aanpasbaarheid van flex circuits. De lokale hoogdichtheidskenmerken, back-drill technologie en fine trace/ruimte mogelijkheden maken het een formidabele keuze voor veeleisende elektronische toepassingen. Met de flexibiliteit om dynamische omgevingen te doorstaan en de precisie om ingewikkelde elektronische ontwerpen te ondersteunen, is dit product een bewijs van de evolutie van PCB's en hun cruciale rol in de vooruitgang van elektronische apparaten.

Kenmerken:

• Productnaam: Rigid Flex PCB
• Pcb Laag: 1-28 lagen
• Profileringsponsen: Frezen, V-CUT, Afschuining
• Aantal Lagen: 4 Lagen
• Buigradius: 0,5-10 mm
• Materiaal: FR4, Polyimide, PET
• Sleutelwoord: Opvouwbare Rigide Circuitplaat
• Sleutelwoord: Flex Rigide PCB
• Sleutelwoord: Flex-Rigide Printplaat

Technische Parameters:

Toepassingen:

De Rigid Flex PCB, een hybride constructie van zowel rigide als flexibele printplaten, is een innovatie die de grenzen van elektronisch productontwerp heeft verlegd. Deze opvouwbare rigide circuitplaat, die behandelingsopties omvat zoals ENIG, OSP, Immersion Gold, Tin en Zilver, biedt opmerkelijke flexibiliteit en betrouwbaarheid, waardoor het een ideale keuze is voor een breed scala aan toepassingen en scenario's. Met een maximum van 52 lagen en de mogelijkheid van 1-28 lagen PCB, en een nauwkeurige gatafwijking van ±0,05 mm, is de Rigid Flexible Printed Circuit Board ontworpen om te voldoen aan de hoogste industrienormen.

Een van de meest kenmerkende toepassingen van de Rigid Flex PCB is op het gebied van de ruimtevaarttechnologie. Deze printplaten worden gebruikt in ruimtevaartuigen en satellieten vanwege hun vermogen om extreme omgevingsomstandigheden te weerstaan en tegelijkertijd uitzonderlijke elektrische prestaties te behouden. De oppervlakteafwerking van HASL LF (Lead-Free Hot Air Solder Leveling) zorgt voor duurzaamheid en hoge weerstand tegen oxidatie, wat cruciaal is in ruimtevaarttoepassingen.

In de medische industrie wordt de opvouwbare rigide circuitplaat veelvuldig gebruikt in geavanceerde medische apparaten zoals draagbare monitors en beeldvormingsapparatuur. Het flexgedeelte maakt een compact en opvouwbaar ontwerp mogelijk, wat cruciaal is voor apparaten die een kleine voetafdruk en een laag gewicht vereisen. De Rigid Flex PCB's kunnen worden ontworpen om zeer fijne lijnen en hoogdichte interconnecties op te nemen, die vaak nodig zijn in geavanceerde medische elektronica.

De consumentenelektronicamarkt profiteert ook enorm van het gebruik van Rigid Flexible Printed Circuit Boards. Deze zijn te vinden in smartphones, camera's, wearables en andere apparaten waar ruimte beperkt is en duurzaamheid essentieel is. De mogelijkheid om te vouwen en te buigen maakt innovatieve ontwerparchitecturen mogelijk, waardoor de ruimtebenutting wordt gemaximaliseerd en de algehele prestaties van het product worden verbeterd.

Defensiesystemen vertrouwen op de robuustheid en betrouwbaarheid van Rigid Flex PCB's voor missiekritieke toepassingen. De structurele integriteit van de printplaten maakt ze geschikt voor apparatuur die onderhevig is aan hoge niveaus van schokken en trillingen. Bovendien maken de diverse beschikbare behandelingsopties maatwerk mogelijk op basis van specifieke omgevings- en operationele vereisten.

Automobieltoepassingen zijn een ander gebied waar de Rigid Flex PCB-technologie uitblinkt. In moderne voertuigen, die steeds meer afhankelijk zijn van elektronische systemen voor veiligheid, prestaties en comfort, bieden de Rigid Flex PCB's de nodige veerkracht en aanpasbaarheid. Van ingebouwde systemen tot sensoren en controllers, deze printplaten zorgen voor naadloze integratie en duurzame prestaties.

Concluderend is de Rigid Flex PCB een veelzijdig product dat voldoet aan de strenge eisen van diverse hightech-industrieën. De superieure ontwerpmogelijkheden, gecombineerd met een reeks oppervlaktebehandelingen en de mogelijkheid om nauwe toleranties te handhaven, maken het onmisbaar voor toepassingen waar betrouwbaarheid, precisie en innovatie cruciaal zijn.

Maatwerk:

Ons Rigid Flex PCB-product biedt uitgebreide productaanpassingsservices om aan uw specifieke ontwerp- en prestatievereisten te voldoen. Ervaar de optimale combinatie van stijfheid en flexibiliteit met onze Flexibele-Buigbare PCB , die perfect is voor toepassingen die een duurzame maar aanpasbare oplossing vereisen. Onze Rigide Flex Printplaat is met precisie ontworpen, met een gatafwijking van ±0,05 mm, wat zorgt voor een exacte uitlijning van alle componenten.

Met de mogelijkheid om een Aantal Lagen te produceren, variërend van een standaard 4-laags tot 28 lagen, kunnen onze services worden afgestemd op de complexiteit van uw ontwerp. De Pcb Laag aanpassingsopties variëren van 1 tot 28 lagen, wat een zeer veelzijdige en multifunctionele Rigid Flex PCB mogelijk maakt.

De Flexibiliteit van onze PCB's kan worden aangepast aan uw behoeften, met 1-8 keer flexibiliteit om repetitieve dynamische toepassingen te weerstaan. Daarnaast kan de Buigradius worden aangepast van een krappe 0,5 mm tot een royale 10 mm, wat verschillende vouw- en buigvereisten mogelijk maakt zonder de integriteit van de schakelingen aan te tasten. Kies onze services voor een betrouwbare Opvouwbare Rigide Circuitplaat die voldoet aan de veeleisende eisen van uw toepassingen.

Ondersteuning en Services:

Ons Rigid Flex PCB-product wordt geleverd met uitgebreide technische ondersteuning en services die zijn ontworpen om de beste prestaties en betrouwbaarheid voor uw toepassingen te garanderen. Ons team van ervaren ingenieurs staat klaar om deskundig advies te geven over ontwerpoptimalisatie, materiaalkeuze en productieprocessen om ervoor te zorgen dat uw Rigid Flex PCB aan uw specifieke vereisten voldoet.

We bieden een reeks services om uw productontwikkeling te ondersteunen, van het eerste concept tot de uiteindelijke productie. Deze services omvatten ontwerpbeoordeling en -consultatie, elektrische testen en prototypeontwikkeling. Ons doel is om u te helpen de time-to-market te verkorten en kosteneffectieve productiemogelijkheden te realiseren.

Voor technische problemen die zich voordoen, staat ons responsieve ondersteuningsteam klaar om hulp te bieden bij het oplossen van problemen, analyse en aanbevelingen voor corrigerende maatregelen om problemen snel en efficiënt op te lossen. We zijn trots op onze toewijding aan klanttevredenheid en streven ernaar het hoogste niveau van service en ondersteuning te leveren.

Om uw productlevenscyclus verder te ondersteunen, bieden we ook services voor revisiebeheer en levenscyclusbeheer, zodat uw Rigid Flex PCB zich kan aanpassen aan toekomstige veranderingen in technologie en markteisen. Onze toewijding aan kwaliteit en uitmuntendheid betekent dat u op ons kunt rekenen voor betrouwbare en consistente ondersteuning gedurende de levensduur van uw product.
