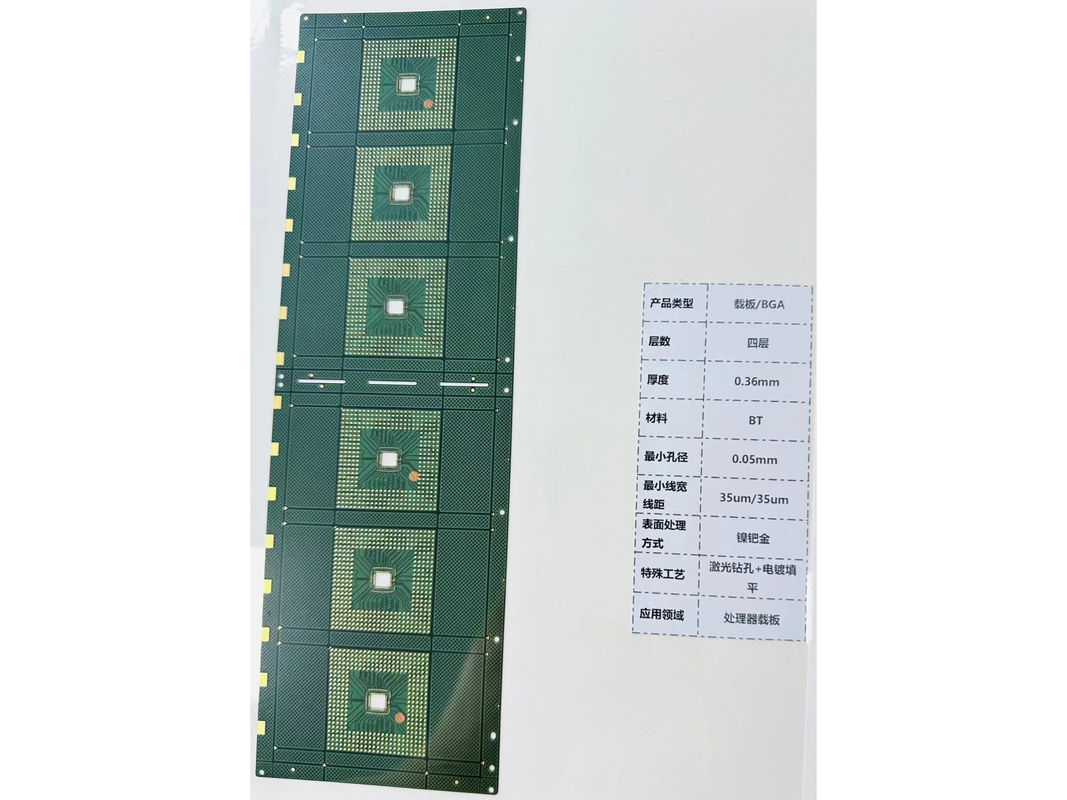

Groen ENIG Oppervlak Afwerking Keramische IC Substraat PCB Dubbellaag met 0.1mm spoor

Productbeschrijving:

De komst van de moderne elektronica heeft de ruggengraat van geavanceerde en betrouwbare circuits omgezet.Onder de meest kritieke componenten in het gebied van de fabricage van elektronische apparaten zijn de PCB's van het substraat van het geïntegreerde circuitDeze printed circuit boards voor IC's vormen het fundamentele kader waarop micro­elektronica­componenten worden georganiseerd en met elkaar verbonden.Onze IC Substrate PCB's vertegenwoordigen het hoogtepunt van precisie engineering, ontworpen om te voldoen aan de veeleisende behoeften van de micro-elektronica-industrie.

Ons vlaggenschipproduct in deze categorie is een nauwkeurig ontworpen 10mm X 10mm IC Substrate PCB, wat een bewijs is van onze toewijding aan kwaliteit en prestaties.De grootte van dit PCB maakt het een ideale keuze voor een breed scala van toepassingen waar ruimte is op een premie en de efficiëntie is van het grootste belangOndanks zijn compacte afmetingen maakt deze PCB geen afbreuk aan functionaliteit of betrouwbaarheid.

Een van de opvallende kenmerken van onze IC Substrate PCB's is de oppervlakte afwerking.We hebben een oppervlak bereikt dat niet alleen glad en vlak is, maar ook bestand is tegen oxidatie.Deze oppervlakteafwerking zorgt voor uitstekende soldeerbaarheid en is een perfecte match voor het binden van aluminiumdraad, een gebruikelijke praktijk in IC-substraattoepassingen.,die gunstig is voor langere opslagperiodes vóór gebruik.

Als het gaat om productietijden, begrijpen we dat onze klanten werken in een snelle omgeving waar elke seconde telt.met een doorlooptijd van slechts 2 weken van bestelling tot leveringDeze snelle productiecyclus zorgt ervoor dat uw projecten op koers blijven zonder de kwaliteit of prestaties van uw printplaten in gevaar te brengen.

Bij de bouw van deze IC Substrate PCB's gebruiken we twee Microelectronics Circuit Layers.Deze tweelaagse aanpak biedt onze klanten de flexibiliteit om complexere circuits te ontwerpen met behoud van een slank profielDeze lagen vormen het hart van het PCB, waardoor signalen en stroom door het hele apparaat kunnen worden geleid met minimale interferentie en optimale elektrische prestaties.

Het substraattype dat in onze IC-substraat-PCB's wordt gebruikt, is stijf, wat een stabiel en duurzaam platform biedt voor de geïntegreerde schakelingen.Rigiede substraten staan bekend om hun vermogen om onder thermische spanning en mechanische druk hun vorm te behoudenDit zorgt voor een stabiele elektrische prestatie gedurende de levensduur van het product, wat van cruciaal belang is voor toepassingen waar betrouwbaarheid niet onderhandelbaar is.

Kortom, onze IC Substrate PCB's zijn een superieure keuze voor professionals op het gebied van micro-elektronica.tweelagig micro-elektronisch circuit, en een robuust stijf substraat, zijn ze ontworpen om de strenge eisen van de industrie te overtreffen.onze Printed Circuit Boards voor IC's zijn ontworpen om geavanceerde elektronische innovatie te faciliteren.

Kenmerken:

• Productnaam: PCB's van IC-substraat
• Substraattype: stijf
• Minimale spoorbreedte: 0,1 mm
• Soldeermasker Kleur: Groen
• Lagen: 2
• Maximale werktemperatuur: 150°C
• Sleutelwoord: Elektronische verbindingen
• Sleutelwoord: Computerchip substraat panelen
• Sleutelwoord: PCB's voor ondergrond van geïntegreerde schakelingen

Technische parameters:

Toepassingen:

De IC Substrate PCB's, met een precieze afmeting van 10 mm x 10 mm, zijn een cruciaal onderdeel op het gebied van hightech-elektronica.Deze substraten dienen als fundamenteel platform voor een breed scala aan toepassingen, die elk de hoogste eisen stellen aan betrouwbaarheid en prestaties.tot afschaffing van het gebruik van gevaarlijke stoffen in elektronische onderdelen.

Een van de belangrijkste toepassingen voor deze IC Substrate PCB's is in embedded system circuit boards.en medische hulpmiddelenDe compacte afmetingen van deze substraten maken ze ideaal geschikt voor integratie in de krappe ruimtes van ingebedde systemen, waar efficiënt gebruik van de ruimte van het grootste belang is.Het vermogen van het IC-substraat om maximale werktemperaturen tot 150 °C te weerstaan, zorgt ervoor dat het betrouwbaar kan werken in omgevingen die gevoelig zijn voor aanzienlijke thermische schommelingen.

Bovendien zijn deze substraten een integraal onderdeel van de constructie van computerchip-substraten.de industrie vraagt om onderdelen die integriteit en verbinding kunnen behouden, zelfs onder intense bedrijfsomstandighedenHet kopergewicht van deze PCB's van 1 oz zorgt voor een uitstekende elektrische geleidbaarheid, zodat de signalen met minimale verliezen of storingen worden verzonden.die cruciaal is voor het handhaven van de hoge snelheid prestaties van moderne computer chips.

In de wereld van micro-elektronica, waar precisie en miniaturisatie de sleutel zijn, zijn microchip-substraatplaten een andere belangrijke toepassing voor deze IC-substraat-PCB's.de kleine voetafdruk van de 10 mm x 10 mm onderdelen wordt een onmisbare troefDeze platen moeten een dichte configuratie van elektronische componenten bevatten en tegelijkertijd een robuuste fysieke en thermische stabiliteit behouden.Deze PCB's bieden een optimaal evenwicht tussen complexiteit en grootte, waardoor ingewikkelde circuits kunnen worden ontworpen die nodig zijn voor de geavanceerde werking van microchips.

Het product IC Substrate PCBs is een essentieel onderdeel voor een groot aantal scenario's, variërend van dagelijkse consumentenelektronica tot gespecialiseerde industriële toepassingen.hoge temperatuurbestendigheid, een passend kopergewicht en een tweelaagse configuratie maken het het substrat van keuze voor fabrikanten die hoogwaardige, duurzame en milieuvriendelijke elektronische producten willen leveren.

Aanpassing:

Onze PCB's zijn ontworpen om aan de eisen van de moderne micro-elektronica te voldoen.Deze PCB's kunnen in moeilijke omgevingen hoge prestatieniveaus handhaven.De oppervlakte is ENIG (Electroless Nickel Immersion Gold), wat zorgt voor uitstekende geleidbaarheid en levensduur voor uw embedded system circuit boards.

Met 2 Microelectronics Circuit Layers bieden onze IC Substrate PCB's een compact en efficiënt platform voor complexe circuitintegratie.We handhaven de precisie met een minimale spoorbreedte van 0.1mm, waardoor ingewikkelde ontwerpen en superieure elektrische prestaties mogelijk zijn.

Om de duurzaamheid en prestaties van uw toepassingen te verbeteren, zijn onze IC Substrate PCB's voorzien van een Solder Mask Kleur van Groen.Dit biedt niet alleen een klassieke uitstraling, maar ook zorgt voor betrouwbare bescherming voor uw delicate circuits.

Ondersteuning en diensten:

Onze IC Substrate PCB's worden geleverd met uitgebreide technische ondersteuning en diensten die zijn ontworpen om optimale prestaties en betrouwbaarheid van uw product te garanderen.Onze toegewijde team van deskundigen biedt hulp bij het selecteren van productenWe bieden hulp bij het oplossen van problemen, begeleiding bij het onderhouden van de best practices,en advies over upgrades en verbeteringen om uw PCB's voorop te houden in de technologie.

Naast onze technische ondersteuning bieden we een reeks diensten, waaronder gedetailleerde documentatie, toepassingsnotities en trainingsmaterialen om u te helpen het meeste te halen uit onze IC-substraat-PCB's.Onze toewijding aan klanttevredenheid betekent dat we onze ondersteuningsdiensten voortdurend verbeteren om de best mogelijke ervaring te bieden..

Houd er rekening mee dat onze technische ondersteuning en diensten uitsluitend zijn voor productgerelateerde vragen en problemen.we moedigen je aan om contact op te nemen met de juiste afdeling binnen onze organisatie.
