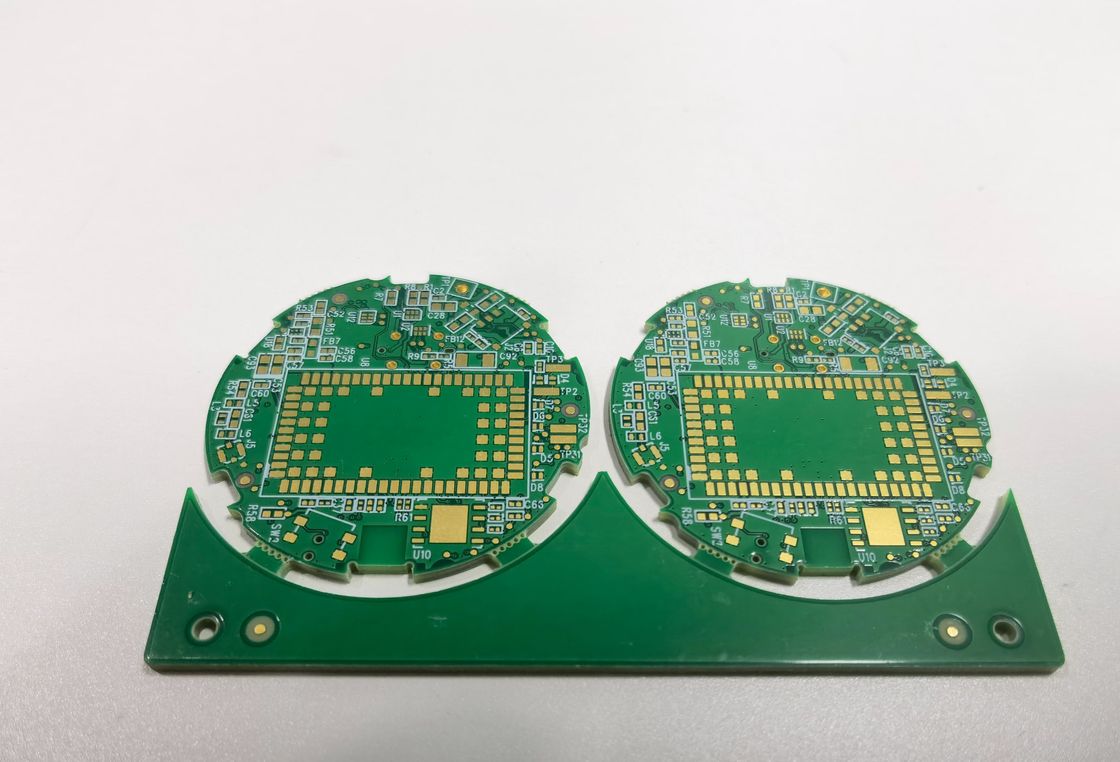

4laag HDI-PCB-bord met impedantiebeheersing

Productbeschrijving:

Het HDI-PCB-bord vertegenwoordigt het hoogtepunt van de moderne printplaattechnologie (PCB), waarbij high density interconnect (HDI) -ontwerpstrategieën worden gebruikt om een geavanceerde,PCB's met hoge snelheid die voldoen aan de strenge eisen van complexe elektronische apparatenOns HDI PCB-bord is zorgvuldig ontworpen om een betrouwbare basis te bieden voor toepassingen die een combinatie van compacte afmetingen, verbeterde prestaties en superieure signaalintegriteit vereisen.Deze samenvatting van het product zal de kenmerken, speciale vereisten en testprotocollen die onze HDI PCB Board een uitzonderlijke keuze maken voor uw elektronische projecten.

Beginnend met de speciale vereisten, is onze HDI PCB Board ontworpen om een lamp stopcontact,die een essentieel kenmerk is voor verlichtingstoepassingen en elektronische apparaten waarvoor een veilige en stabiele aansluiting op een lichtbron vereist isDe integratie van de lamp stopcontact is een bewijs van de aanpasbaarheid van onze HDI-PCB's, waardoor ze kunnen voldoen aan specifieke behoeften met behoud van de hoogste normen van ontwerp en productie.

Een van de belangrijkste kenmerken van de HDI-PCB-plaat is het bereik van de beschikbare plaatdiktes.een hoge flexibiliteit op het gebied van mechanische sterkte en toepassingsgeschiktheidOf u nu werkt aan een lichtgewicht, draagbaar apparaat of aan een robuust, industrieel onderdeel, er is een HDI PCB Board dikte die perfect aansluit bij uw vereisten.

Als het gaat om de nauwkeurigheid van de lay-out van het PCB, heeft het HDI PCB-bord een minimale spoorbreedte en afstand van 3/3 mil.Deze minuscule spoorgeometrie is een bewijs van de hoge dichtheid van het PCBDeze mogelijkheid is cruciaal voor het bereiken van de hogesnelheidssignaaloverdracht die door geavanceerde elektronische componenten wordt vereist.en voor het ondersteunen van de steeds toenemende vraag naar miniaturisatie in de elektronica-industrie.

Onze HDI PCB-platen worden strikt getest om hun betrouwbaarheid en functionaliteit te garanderen.Elk bord wordt voor 100% aan elektrische tests (E-testing) onderworpen om te controleren of het voldoet aan de elektrische specificaties en om eventuele eventuele defecten op te sporen.Bovendien wordt met röntgenfoto's de integriteit van interne structuren, zoals vias en soldeerverbindingen, die niet met het blote oog zichtbaar zijn, onderzocht.Deze testprotocollen zijn van vitaal belang voor het handhaven van kwaliteit en prestaties in PCB's met een hoge dichtheid.

Onze HDI-PCB-platen kunnen met halve gaten worden vervaardigd.die essentieel zijn voor bepaalde soorten randconnectoren en montagevereistenBovendien voorzien wij in hoge precisie toepassingen met een 0,25 mm bolrooster (BGA) pitch, waardoor geïntegreerde schakelingen met een veelheid van I/O-pins in een zeer kleine footprint kunnen worden aangesloten.Deze eigenschap is vooral belangrijk voor PCB-ontwerpen met hoge snelheid die een groot aantal verbindingen in een compacte ruimte vereisen.

Kortom, onze HDI PCB Board is een veelzijdige, hoogwaardige oplossing die uitblinkt in toepassingen die hoge dichtheid en hoge snelheid circuits vereisen.een breed scala aan platendiktes, nauwe spoorgeometrieën, uitgebreide testen en de mogelijkheid om aan speciale eisen te voldoen, zoals halve gaten en fijne BGA's,Dit HDI PCB Board staat uit als een superieure keuze voor ontwerpers en ingenieurs op zoek naar het beste in PCB-technologieOf het nu gaat om geavanceerde consumentenelektronica, kritieke medische apparaten of veeleisende industriële toepassingen, onze HDI PCB Board levert de betrouwbaarheid, prestaties,en geavanceerde functies die nodig zijn om innovatie en efficiëntie in uw elektronische projecten te stimuleren.

Kenmerken:

• Naam van het product: HDI-PCB-bord
• Dikte van het bord: 0,2 mm-6,00 mm (8mil-126mil)
• Aantal lagen: 4-20 lagen
• Speciale aanvraag: halfgat, 0,25 mm BGA
• Test: 100% E-test, röntgen
• Afmetingsgraad: 10:1
• HDI-PCB-productie: High-Density Interconnect PCB met precieze kenmerken
• High Speed PCB Board: ontworpen voor elektronische toepassingen met hoge snelheid

Technische parameters:

Toepassingen:

De HDI (High Density Interconnect) PCB Board is een high performance circuit board ontworpen om te voldoen aan de strenge eisen van geavanceerde elektronische apparaten.Dit product biedt superieure precisie voor ingewikkelde circuitsHet is vooral geschikt voor toepassingen waar hoge signaalintegrititeit van cruciaal belang is, dankzij de impedantiebeheersingsfunctie.1 en een bereik van plaatdikte van 0Het is gebouwd met behulp van de hoogwaardige FR4 IT180 grondstof, die duurzaamheid en betrouwbaarheid in verschillende bedrijfsomstandigheden garandeert.

Een van de belangrijkste toepassingen van de HDI-PCB-plaat is in het domein van HD SDI-omzetters.die gebruikelijk zijn in professionele video- en audioomgevingenDe precieze trace-afmetingen en de impedantiebeheersing van het HDI-PCB maken het een ideale kandidaat voor dergelijke omvormers, waardoor minimaal signaalverlies en hoge trouw in de signaaloverdracht worden gewaarborgd.

Op het gebied van consumentenelektronica is het HDI-PCB een integraal onderdeel van de ontwikkeling van compacte, hoogdichte modelboards die worden gebruikt in smartphones, tablets en laptops.Het vermogen om een groot aantal verbindingen per oppervlakte-eenheid te ondersteunen, maakt het een perfecte oplossing voor apparaten waar ruimte op premie is en functionaliteit niet in gevaar kan worden gebrachtAangezien gadgets in grootte blijven krimpen terwijl ze in complexiteit groeien, worden de mogelijkheden van de HDI PCB nog waardevoller.

Bovendien vindt het HDI-PCB-bord ook toepassingen in medische apparaten, lucht- en ruimtevaarttechnologie en militaire systemen, waar zijn hoge betrouwbaarheid en robuustheid essentieel zijn.bijvoorbeeld:, kan het HDI-PCB worden gebruikt in geavanceerde diagnostische apparatuur, draagbare apparaten die gezondheidsmetrics monitoren en miniatuurimplantaten.de hoge dichtheid van het bord, gecombineerd met het vermogen om onder extreme omstandigheden betrouwbaar te functioneren, maakt het een component van keuze voor missie-kritieke systemen.

Over het algemeen is de HDI-PCB-plaat een veelzijdig product dat een groot aantal toepassingen in verschillende industrieën biedt,met een vermogen van meer dan 50 W,Het gebruik ervan in HD-SDI-converters, modelplaten met een hoge dichtheid en andere geavanceerde elektronische systemen onderstreept het belang ervan in de voortdurende ontwikkeling van de technologie.

Aanpassing:

Ontdek onze premium High Density Interconnector (HDI) PCB Board diensten, ontworpen om te voldoen aan de meest veeleisende high-speed toepassingen.Onze geavanceerde HDI-technologie zorgt ervoor dat uw High Speed PCB-bord op topprestaties werkt met een laaggetal dat varieert van 4-20 lagen, die in de complexiteit van de moderne elektronica past.

Met een indrukwekkende beeldverhouding van 10:1, onze HDI PCB boards bieden de betrouwbaarheid en duurzaamheid die nodig is voor High Speed PCB Board toepassingen.Daarom bieden we gespecialiseerde aanpassingsopties zoals halve gaten en ondersteuning voor 0.25mm BGA om aan uw specifieke ontwerpvereisten te voldoen.

We presenteren onze gespecialiseerde 4L 1+N+1 HDI boards, de perfecte oplossing voor uw hogesnelheidscircuits.Vertrouw op onze High Speed PCB Board customization services om de prestaties en kwaliteit te leveren die uw projecten vereisen.

Ondersteuning en diensten:

Onze HDI PCB Board wordt geleverd met uitgebreide technische ondersteuning en diensten die zijn ontworpen om de best mogelijke ervaring met ons product te garanderen.We zijn toegewijd om hulp te bieden bij technische vragen of problemen die zich kunnen voordoen..

Technische ondersteuningsdiensten voor HDI-PCB-platen omvatten:

• Productdocumentatie ️ Gedetailleerde handleidingen en handleidingen zijn beschikbaar om u te helpen de kenmerken en specificaties van het HDI-PCB-bord te begrijpen.
• Installatiehulp ️ Stap-voor-stap ondersteuning om u te helpen uw HDI PCB-bord correct en veilig te installeren.
• Probleemoplossing ️ Hulp bij het diagnosticeren en oplossen van eventuele operationele problemen die u met het bestuur ondervindt.
• Firmware-updates ️ Informatie en toegang tot de nieuwste firmware-updates om ervoor te zorgen dat uw HDI-PCB-bord optimaal werkt.
• Technische enquête  speciale ondersteuning voor technische vragen betreffende de capaciteiten en integratie van de HDI PCB Board.

Houd er rekening mee dat, hoewel we ons inspannen om uitgebreide ondersteuning te bieden, bepaalde diensten afhankelijk kunnen zijn van de beschikbaarheid en in de loop van de tijd kunnen veranderen.We moedigen klanten aan om te verwijzen naar onze officiële website of contact opnemen met onze klantenservice team voor de meest actuele informatie met betrekking tot de ondersteuning en diensten voor de HDI PCB Board.
