Aspect Ratio FR4 It180 Hdi Pcb Board 4-20 Lagen 0.1Mm Min Gatengrootte Halve gat ISOLA 370HR
Het HDI PCB Board is een geavanceerde oplossing, afgestemd op toepassingen die high-density interconnect technologie vereisen. Als integraal onderdeel in moderne elektronica is dit 6-laags (6L) bord ontworpen om te voldoen aan en de complexe vereisten van high-speed PCB-systemen te overtreffen. HDI PCB's, of High-Density Interconnect Printed Circuit Boards, staan bekend om hun verbeterde prestaties en betrouwbaarheid, wat essentieel is in het huidige snelle technologische landschap.
Een van de opvallende kenmerken van ons HDI PCB Board is de precisie waarmee het wordt vervaardigd. Het bord beschikt over Impedantiecontrole, een cruciaal kenmerk voor high-speed PCB-ontwerpen. Impedantiecontrole is een maat voor de weerstand die een circuit biedt aan de doorgang van stroom wanneer een spanning wordt aangelegd. In high-speed schakelingen is het beheersen van de impedantie van vitaal belang voor het behouden van signaalintegriteit, het verminderen van ruis en het waarborgen van de algehele prestaties van het elektronische apparaat. Onze geavanceerde productieprocessen zorgen ervoor dat de impedantie wordt gehandhaafd volgens exacte specificaties, waardoor de efficiënte werking van de HDI PCB wordt gegarandeerd.
Wat betreft de creatie van micro-vias en de plaatsing van componenten, toont ons HDI PCB Board uitzonderlijke capaciteiten, met een gatgrootte van 0.1 mm Laserboor. Dit maakt het boren van micro-vias met hoge precisie mogelijk, wat essentieel is voor het bereiken van de high-density interconnects waarvoor deze borden zijn genoemd. Deze kleinere vias maken de creatie van compactere, maar krachtigere, elektronische assemblages mogelijk. Ze maken ook de integratie van meer lagen in het ontwerp mogelijk, wat een aanzienlijk voordeel is van het gebruik van een HDI PCB.
Naarmate de technologie vordert, neemt de vraag naar kleinere en efficiëntere componenten toe. Als reactie hierop bevat ons HDI PCB Board een speciale aanvraagfunctie van Half Hole en 0.25 mm BGA (Ball Grid Array) technologie. De half-gat techniek wordt gebruikt voor randmontage van PCB's om module-achtige configuraties te creëren, terwijl de 0.25 mm BGA superieure connectiviteit biedt in een aanzienlijk kleinere ruimte. Dit is met name belangrijk voor toepassingen die een groot aantal I/O's in een kleine vormfactor vereisen, zoals in mobiele apparaten en high-speed computerhardware.
De veelzijdigheid van ons HDI PCB Board wordt verder verbeterd door het variabele diktebereik van 0.4-3.2 mm. Dit bereik biedt flexibiliteit in het ontwerp en de toepassing van het bord, waardoor het geschikt is voor een veelvoud aan verschillende elektronische apparaten. Of de eindtoepassing nu een dun, flexibel bord voor wearables vereist of een robuuster bord voor industriële toepassingen, ons HDI PCB kan worden aangepast aan de specifieke behoeften van het project.
Samenvattend is het HDI PCB Board een uitzonderlijke keuze voor elke toepassing die een high-speed PCB met geavanceerde functies vereist. Het combineert 6 lagen high-density interconnect technologie met nauwkeurige impedantiecontrole en de mogelijkheid om een breed scala aan componenten te integreren via functies zoals 0.1 mm Laserboor gaten en 0.25 mm BGA. De opname van half-gat mogelijkheden en een breed diktebereik vestigen verder zijn superioriteit in de HDI PCB markt. Met dit bord kunnen ontwerpers en ingenieurs met vertrouwen de grenzen verleggen van wat mogelijk is in elektronisch ontwerp, in de wetenschap dat ze werken met een product dat het toppunt van moderne PCB-technologie belichaamt.
| Parameter | Specificatie |
|---|---|
| Impedantiecontrole | Ja |
| Board Dikte | 0.2mm-6.00 mm (8mil-126mil) |
| Testen | 100%E-Testen, X-RAY |
| Minimale Gatgrootte | 0.15mm |
| Beeldverhouding | 10:1 |
| Dikte | 0.4-3.2mm |
| Board Laag | 6L |
| Min Trace | 3/3Mil |

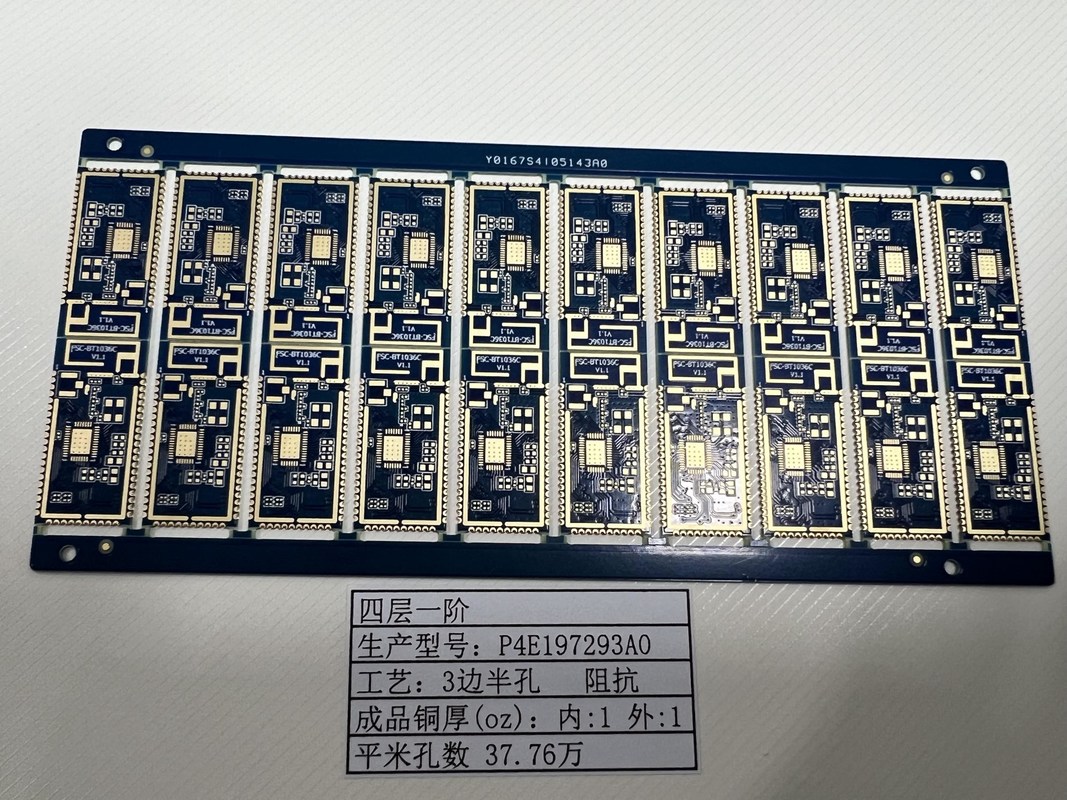

| Pcb Naam | 4L 1+N+1 HDI Boards |
| Speciaal Verzoek | Half Gat, 0.25mm BGA |
De HDI (High Density Interconnector) Printed Circuit Boards, met name de 4L 1+N+1 HDI Boards, lopen voorop in geavanceerde PCB-technologie en zijn gericht op toepassingen waar ruimte, gewicht en functionaliteit cruciaal zijn. Deze borden, bekend om hun hoge aantal lagen en fijne kenmerken, zijn perfect voor scenario's waar dichte componentenplaatsing en ingewikkelde routing vereist zijn. Het HDI PCB Productieproces is geëvolueerd om te voldoen aan de eisen van moderne elektronica, waardoor de creatie van borden met zeer nauwkeurige kenmerken zoals Half Gat en 0.25 mm BGA (Ball Grid Array) specificaties mogelijk is.
Een toepassingsscenario voor de 4L 1+N+1 HDI Boards is op het gebied van high-performance computerapparaten, waar de minimale gatgrootte van 0.15 mm en de mogelijkheid om 0.1 mm Laserboor gaten te implementeren essentieel worden. Deze kenmerken maken een dichte verpakking van vias mogelijk, wat met name belangrijk is voor multi-core processors en high-speed geheugenchips die talrijke verbindingen met andere componenten binnen een compacte ruimte vereisen. De fijne pitch en hoge verbindingsdichtheid van HDI PCB's zijn instrumenteel in het bereiken van de prestatiedoelen van deze apparaten.
Een ander scenario waarin deze HDI-borden onmisbaar zijn, is op het gebied van medische elektronica. Apparaten zoals draagbare echografieapparaten of compacte MRI-systemen, die vaak speciale vereisten hebben zoals een Lampfitting, zijn afhankelijk van HDI-technologie om een kleine vormfactor te behouden en tegelijkertijd hoogwaardige beeldvorming en diagnostiek te leveren. De precisie waarmee de HDI PCB's worden vervaardigd, garandeert de betrouwbaarheid en functionaliteit die vereist zijn voor kritieke medische toepassingen.
Bovendien spelen HDI PCB's een cruciale rol in de lucht- en ruimtevaart- en defensie-industrieën, waar systemen extreme omstandigheden moeten weerstaan en tegelijkertijd topprestaties moeten leveren. Complexe defensiecommunicatieapparaten, avionica en satellietsystemen maken vaak gebruik van HDI-technologie om de benodigde robuustheid en functionaliteit te bereiken binnen de beperkingen van lucht- en ruimtevaarttechniek.
Consumentenelektronica zoals smartphones, tablets en camera's profiteren ook van HDI PCB's. De drang naar dunnere, lichtere en krachtigere apparaten betekent dat componenten zoals de HD SDI Converter, die wordt gebruikt voor high-definition videotransmissie, moeten worden ondergebracht binnen krimpende voetafdrukken. De 4L 1+N+1 HDI Boards, met hun geavanceerde mogelijkheden, zijn integraal onderdeel van deze miniaturiseringstrend en maken de voortdurende evolutie van consumententechnologie mogelijk.
Concluderend zijn de HDI Printed Circuit Boards essentieel voor een veelvoud aan hightech-toepassingen en bieden ze de precisie en betrouwbaarheid die moderne elektronische apparaten vereisen. Van de ingewikkelde schakelingen die nodig zijn in HDI PCB Productie tot de gespecialiseerde vereisten van apparaten zoals die met Lampfittingen, HDI PCB's zoals de 4L 1+N+1 HDI Boards staan centraal in innovatie in verschillende sectoren.
Ons HDI PCB Board product, de 4L 1+N+1 HDI Boards, is vervaardigd met hoogwaardig FR4 IT180 ruw materiaal om duurzaamheid en optimale prestaties te garanderen. Dit high-density modelbord is ontworpen om te voldoen aan gespecialiseerde vereisten en beschikt over een indrukwekkende beeldverhouding van 10:1 voor nauwkeurige en gedetailleerde schakelingen.
Met begrip voor de noodzaak van nauwkeurig maatwerk bieden we diensten om te voldoen aan speciale vereisten, zoals de integratie van een lampfitting. Bovendien is onze HDI PCB ontworpen om een minimale gatgrootte van 0.15 mm te ondersteunen, wat strakke toleranties en zeer nauwkeurige interconnects mogelijk maakt.
Het HDI PCB Board is een high-density interconnect printplaat ontworpen voor geavanceerde elektronische toepassingen. Onze product technische ondersteuning voor het HDI PCB Board omvat uitgebreide diensten om optimale prestaties en betrouwbaarheid van uw bord te garanderen. Ons team van ervaren ingenieurs staat klaar om assistentie te verlenen bij ontwerpoverwegingen, materiaalkeuze, stapel aanbevelingen en technische probleemoplossing.
Onze ondersteuningsdiensten bestrijken een breed scala aan technische aspecten, zoals impedantiecontrole, via-structuuranalyse en thermisch beheer. We bieden begeleiding bij best practices voor lay-out- en assemblageprocessen om de integriteit van het eindproduct te waarborgen. We bieden ook advies over signaalintegriteitsproblemen en kunnen assisteren bij EMC/EMI-overwegingen om te voldoen aan de industrienormen.
Voor bestaande producten bieden we diagnostische ondersteuning om problemen te helpen identificeren en oplossen die zich tijdens de levenscyclus van uw HDI PCB Board kunnen voordoen. Dit omvat gedetailleerde analyse van eventuele storingen en aanbevelingen voor corrigerende maatregelen om toekomstige incidenten te voorkomen.
Houd er rekening mee dat onze technische ondersteuning geen fysieke reparatiediensten of hulp ter plaatse omvat. Het is gericht op het verstrekken van de nodige begeleiding en informatie om een correct gebruik en onderhoud van het HDI PCB Board te garanderen. Voor complexere problemen of ontwerpdiensten kunnen we u doorverwijzen naar een van onze vertrouwde partners die gespecialiseerd zijn in die gebieden.
We streven ernaar om uitzonderlijke ondersteuning te bieden aan al onze klanten. Als u technische vragen heeft of verdere assistentie nodig heeft met uw HDI PCB Board, neem dan contact op met ons ondersteuningsteam via de aangewezen communicatiekanalen die bij aankoop zijn verstrekt.
