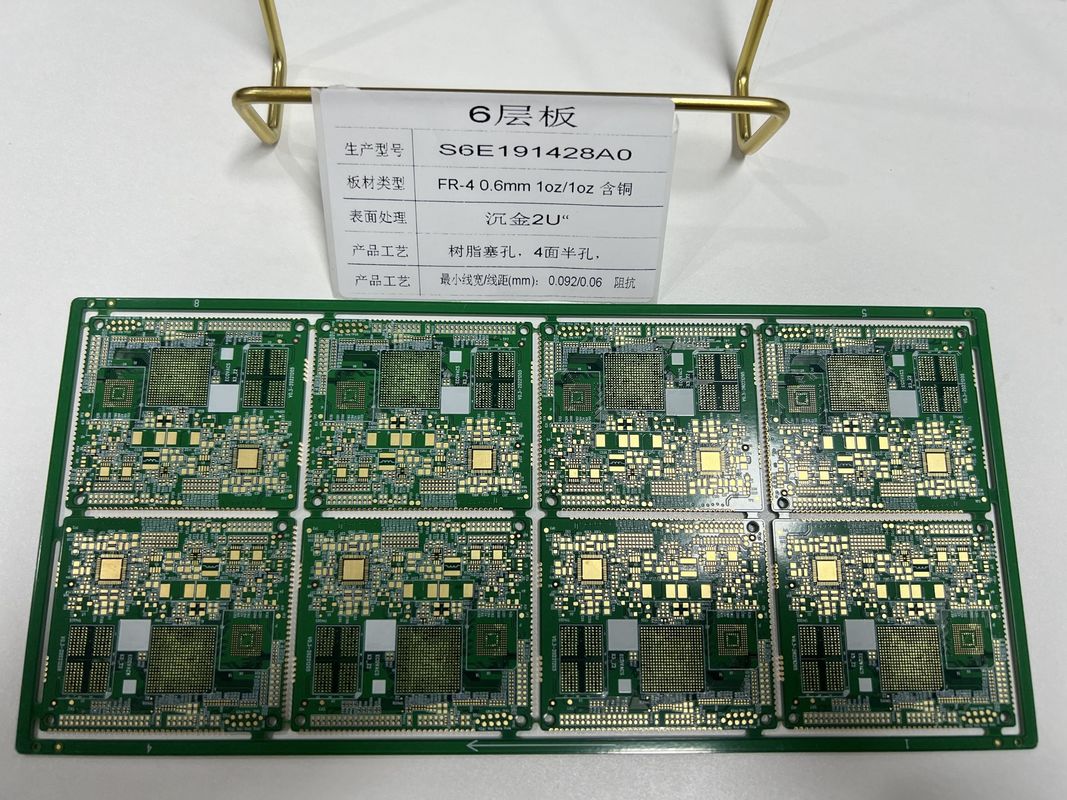

6 lagen lamp stopcontact HDI Rigid Flex Pcb Half Hole 3/3Mil Impedantiebeheersing

Productbeschrijving:

Het HDI-PCB-bord is een hoogtepunt van de moderne innovatie op het gebied van High Density Interconnector (HDI) -technologie.Dit bord is een cruciaal onderdeel voor systemen waar ruimte en prestaties een premie zijn.Het is vooral geschikt voor toepassingen zoals HD SDI-converters en andere hoogfrequente digitale signaalverwerkingsapparatuur waar nauwkeurigheid en betrouwbaarheid niet onderhandelbaar zijn.

Een van de opvallende kenmerken van dit HDI PCB-bord is de speciale Half Hole-technologie op aanvraag, die randplating mogelijk maakt voor verbeterde connectiviteit en sterkte in de structuur van het PCB.Deze geavanceerde techniek is essentieel voor het ondersteunen van.25mm Ball Grid Array (BGA) verpakking, die vaak wordt gebruikt in chipdragers met een hoge dichtheid. De 0,25mm BGA-functie zorgt ervoor dat zelfs de kleinste componenten kunnen worden opgenomen,Het leveren van een compacte oplossing zonder afbreuk te doen aan de elektrische prestaties is een cruciaal aspect voor HDI Printed Circuit Boards..

De prestaties van het bord worden verder verbeterd door de Impedantiebeheersing, die een bewijs is van de nauwkeurige techniek achter dit product.Impedantiebeheersing is van cruciaal belang voor het behoud van de signaalintegrititeit, met name in PCB's met hoge dichtheid, waar de compacte aard van de schakelingen kan leiden tot potentiële crosstalk en signaalvermindering.Deze functie zorgt ervoor dat het bord consistent werkt bij hoge frequenties, waardoor het een ideale keuze is voor de meest veeleisende digitale en RF toepassingen.

De keuze van FR4 IT180 als grondstof voor de HDI-PCB-plaat is een ander belangrijk aspect van het ontwerp.FR4 IT180 is een kwalitatief hoogwaardig laminaat dat bekend staat om zijn uitstekende warmtebestandheid en mechanische sterkteHet materiaal is ook bekend om zijn elektrische isolatie eigenschappen.een verdere bijdrage leveren aan de algemene prestaties en duurzaamheid van het bord.

Een opmerkelijke technische specificatie van dit PCB met hoge dichtheid is zijn aspect ratio van 10:1Dit betekent dat de plank via gaten tien keer dieper dan hun diameter kan worden geplaatst, waardoor meer lagen en complexiteit in een kleinere voetafdruk mogelijk zijn.Een dergelijke beeldverhouding is een belangrijke prestatie, waarbij de geschiktheid van het plaatje voor toepassingen met een hoog laaggetal wordt aangetoond, met behoud van de vereiste precisie voor fijnscherpe componenten.

Over het algemeen is het HDI PCB-bord een geavanceerde oplossing voor toepassingen die High Density Interconnect-technologie vereisen.en de precieze ImpedantieregelingHet robuuste FR4 IT180 materiaal zorgt ervoor dat het bord bestand is tegen de strengheid van hoogwaardige omgevingen.Of het nu is voor een HD SDI Converter of andere kritieke toepassingen, is dit High Density PCB ontworpen om betrouwbaarheid, efficiëntie en ongeëvenaarde prestaties te leveren in de meest uitdagende elektronische ontwerpen.

Kenmerken:

• Naam van het product: HDI-PCB-bord
• Minimale gatgrootte: 0,15 mm
• Plaatlaag: 6-32L
• Hoolgrootte: 0.1 mm laserboor
• Pcb Naam: 4L 1+N+1 HDI Boards
• Min Trace: 3/3 Mil
• Ontworpen voor PCB-toepassingen met hoge snelheid
• Compatibel met HD-SDI-convertersystemen
• High-Density Interconnect (HDI) PCB Board technologie

Technische parameters:

Toepassingen:

Het High Density Interconnector (HDI) PCB-bord, met zijn indrukwekkende minimale gaatjesgrootte van 0,15 mm, is ontworpen voor toepassingen waarbij ruimte-optimalisatie en fijne kenmerken van het grootste belang zijn.HDI-technologie maakt meer functies per oppervlakte-eenheid mogelijk, waardoor het HDI-PCB-bord een ideale keuze is voor toepassingen met een hoge dichtheid.met een diktebereik dat ontwerpen van 0 kan bevatten.2mm tot 6.00mm (8mil-126mil), voor een verscheidenheid aan productbehoeften.

HDI-PCB's worden vaak gebruikt in compacte elektronische apparaten waar de integratie van hogesnelheidssignalen cruciaal is.tablettenHet gebruik van HDI-technologie in deze apparaten maakt snellere signaaloverdracht mogelijk.verbeterde signaalintegriteit, en een betere elektrische prestatie, waarbij een kleine vormfactor wordt behouden.

Bovendien is het High Speed PCB Board-aspect van HDI-technologie bijzonder gunstig in scenario's die een precieze impedantiebeheersing vereisen.zoals geavanceerde computersystemen, telecommunicatieapparatuur en hoogfrequente signaalverwerkende hardware. De precieze impedantieregeling die HDI-PCB's bieden, zorgt ervoor dat de signaalvermindering tot een minimum wordt beperkt,zelfs in de meest veeleisende omstandigheden, waardoor het een betrouwbare keuze is voor industrieën die zich geen problemen met de signaalintegratie kunnen veroorloven.

Een ander toepassingsscenario voor de HDI-PCB-plaat is in medische apparaten.met hun hoge dichtheid mogelijkheden, maakt het mogelijk ingewikkelde en zeer betrouwbare circuits te maken die nodig zijn in kritieke medische apparatuur zoals beeldvormende apparaten, compacte monitors en draagbare diagnostische machines.

In de lucht- en ruimtevaart- en defensie-sector, waar apparatuur extreme omstandigheden moet weerstaan en tegelijkertijd functionaliteit behoudt,het robuuste karakter van de FR4 IT180 grondstof die in deze HDI-PCB's wordt gebruikt, is van het grootste belangDe combinatie van hoge dichtheid, betrouwbaarheid en het vermogen om te functioneren onder ernstige omgevingsstress maakt deze boards een onmisbaar onderdeel van militaire communicatieapparaten.Avionica, en instrumenten voor ruimteverkenning.

Ten slotte is de automobielindustrie, met haar toenemende afhankelijkheid van elektronische systemen voor veiligheid, prestaties en comfort, een belangrijke gebruiker van HDI-PCB's.De PCB's met een hoge dichtheid zijn in deze sector van essentieel belang vanwege de ruimtebesparende voordelen en het vermogen om een groot aantal functies op een beperkt gebied te verzorgen., wat cruciaal is voor moderne elektronische voertuigsystemen die navigatie-, entertainment- en bestuurdersassistentie-functies in één gebruiksvriendelijke interface combineren.

Aanpassing:

Onze High Density PCB (HDI PCB) productie diensten bieden uitgebreide aanpassing voor uw HDI PCB Board product.6-32 lagenWe zorgen voor een nauwkeurige en nauwkeurigeImpedantiebeheersingvoor de signaalintegratie, die essentieel is voor hogesnelheidstoepassingen zoals DDR4-PCB's.

Wij voorzien ook inBijzondere verzoekenZoals:Halve gatboringen en ondersteuning voor0.25mm ball grid array (BGA)In de eerste plaats is het belangrijk dat de nieuwe technologieën worden toegepast om de behoeften van geavanceerde verpakkingscomponenten te voldoen.Bijzondere vereistenzoals:Lampsluitingintegraties volgens uw ontwerpbehoeften.

De dikte van uw HDI PCB-bord kan worden afgestemd op het bereik van00,4-3,2 mm, die de flexibiliteit biedt om de stijfheid van het bord en de ruimtebeperkingen voor uw specifieke toepassing in evenwicht te brengen.Vertrouw ons voor uw HDI PCB productie behoeften om ervoor te zorgen dat uw product voldoet aan de hoogste normen van kwaliteit en prestaties.

Ondersteuning en diensten:

Ons HDI PCB-bordproduct wordt geleverd met uitgebreide technische ondersteuning en diensten die zijn ontworpen om het hoogste niveau van prestaties, betrouwbaarheid en klanttevredenheid te garanderen.Onze ondersteuning omvat toegang tot een reeks bronnen voor probleemoplossing, technische begeleiding en productoptimalisatie.

Technische ondersteuning:

• Online Knowledge Base: Toegang tot een breed scala aan documentatie, waaronder FAQ's, technische artikelen en best practices om u te helpen uw HDI PCB Board te begrijpen en optimaal te gebruiken.
• Productdocumentatie: Gedetailleerde gebruikershandleidingen, specificaties en onderhoudshandleidingen zijn beschikbaar om u alle informatie te geven die u nodig heeft om uw product effectief te bedienen.
• Firmware-updates: Blijf up-to-date met de nieuwste firmware-versies om ervoor te zorgen dat uw HDI-PCB-bord de nieuwste functies en verbeteringen heeft.

Diensten:

• Diagnostische diensten: Ons team kan op afstand diagnoses uitvoeren om problemen te identificeren en op te lossen, waardoor minimale downtime voor uw activiteiten wordt gewaarborgd.
• Reparatiediensten: In geval van storing bieden wij reparatiediensten aan om uw HDI-PCB-bord weer in optimale werkomstandigheden te brengen.
• Professionele raadpleging: Onze deskundigen zijn beschikbaar voor raadpleging om u te helpen het HDI-PCB-bord in uw specifieke toepassingen te integreren en de prestaties ervan te optimaliseren.

We zijn toegewijd aan het bieden van uitzonderlijke ondersteuning en diensten aan al onze klanten.het succes van uw projecten en aanvragen ondersteunen.
