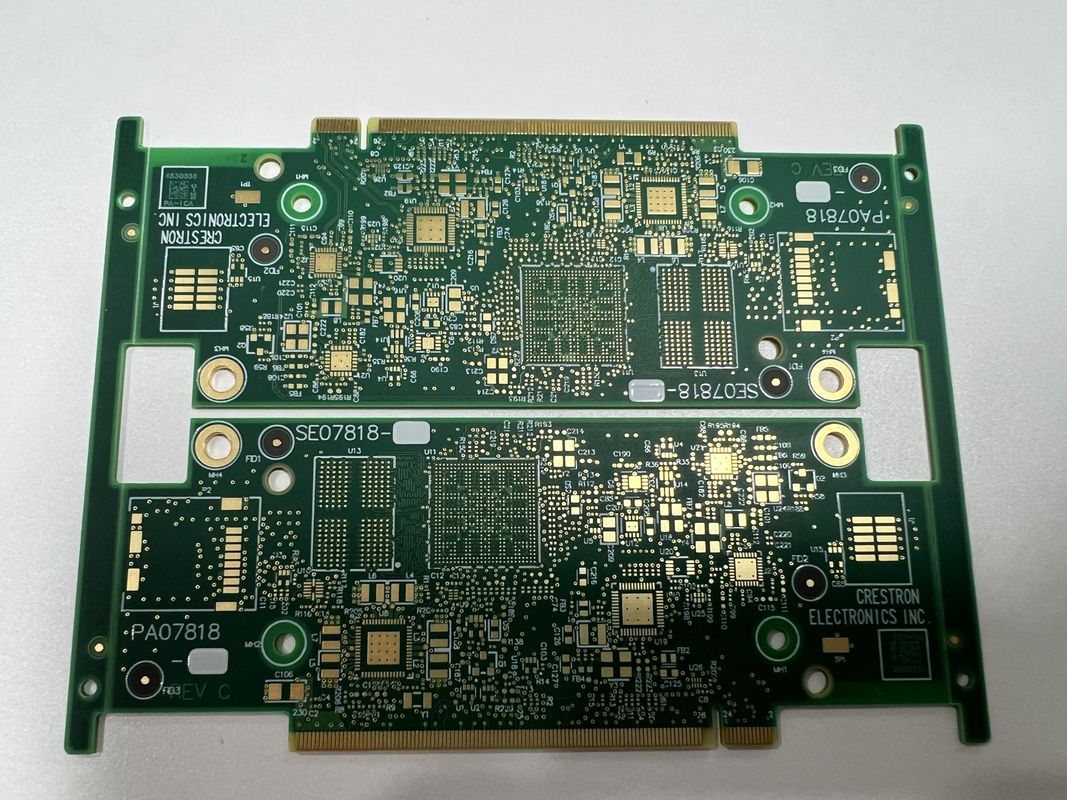

8mil-126mil Dikte Hoge dichtheid PCB HDI Circuit Board 4-20 lagen

Productomschrijving:

Het High Density Interconnect (HDI) PCB Board is een hoogtepunt van moderne PCB-technologie en belichaamt de nieuwste ontwikkelingen in de productie van printplaten. Dit High Density Model Board is ontworpen om te voldoen aan de strenge eisen van de complexe elektronische apparaten van vandaag, die miniatuurvormfactoren vereisen zonder concessies te doen aan prestaties of connectiviteit. HDI PCB Boards worden gekenmerkt door hun dichtere bedrading, kleinere via’s en hogere dichtheid van verbindingspads dan traditionele PCB’s, waardoor ze de voorkeurskeuze zijn voor hoogwaardige elektronica.

Met een aantal lagen dat varieert van 6 tot 32 lagen, biedt het HDI PCB Board enorme flexibiliteit en is het in staat om de ingewikkelde circuitontwerpen te accommoderen die inherent zijn aan meerlaagse configuraties. Deze veelzijdigheid maakt het geschikt voor een breed scala aan toepassingen, van geavanceerde consumentenelektronica tot kritieke medische apparaten en missiekritische systemen. Het aantal lagen komt direct overeen met de complexiteit en functionaliteit die kan worden bereikt, waardoor ingenieurs zeer geavanceerde circuits kunnen ontwerpen die profiteren van de meerlaagse structuur van het board.

Bovendien is het HDI PCB Board verkrijgbaar in verschillende diktes, beginnend bij een slanke 0,2 mm (8 mil) en oplopend tot een robuuste 6,00 mm (126 mil). Dit bereik zorgt ervoor dat het product kan worden afgestemd op specifieke vereisten, of dat nu een slank profiel voor lichte, draagbare apparaten betekent of een dikker board voor duurzaamheid en verbeterde ondersteuning voor zwaardere componenten. De dikte van het board speelt een cruciale rol in de algehele mechanische stabiliteit van het eindproduct, evenals de thermische beheermogelijkheden.

De uitzonderlijke aspectverhouding van 10:1 is een bewijs van de precisietechniek van de High Density PCB. Deze verhouding is indicatief voor het vermogen van het board om zeer kleine via’s (gaten) met grote diepte te bevatten, een kenmerk dat essentieel is voor meerlaagse boards. Zo’n hoge aspectverhouding is moeilijk te bereiken en te handhaven, maar is cruciaal voor de miniaturisatie van elektronische componenten, waardoor meer functionaliteit in een kleinere ruimte kan worden verpakt.

Testen is een cruciaal onderdeel bij de productie van elke PCB, en het HDI PCB Board is geen uitzondering. Om de hoogste kwaliteit en betrouwbaarheid te garanderen, ondergaat elk board 100% E-Testing. Deze uitgebreide elektrische test bevestigt de integriteit van het board en verifieert dat alle verbindingen correct zijn en dat er geen kortsluitingen of open circuits zijn. Bovendien wordt röntgeninspectie gebruikt om de interne kenmerken van het board te onderzoeken, om ervoor te zorgen dat de lagen, via’s en verborgen componenten correct zijn gepositioneerd en vrij van defecten. Deze strenge testprotocollen zijn ingesteld om te garanderen dat elke High Density PCB voldoet aan de hoge normen die klanten in veeleisende sectoren verwachten.

Voor degenen die een High Density Model Board nodig hebben dat een hoog aantal lagen, variabele dikte, strenge testnormen en een indrukwekkende aspectverhouding combineert, is het HDI PCB Board een ongeëvenaarde keuze. Het omvat de cutting-edge van PCB-ontwerp en -productie en biedt ongeëvenaarde dichtheid en connectiviteit voor geavanceerde elektronische toepassingen. Met zijn robuuste constructie, nauwgezette testen en veelzijdigheid, is het HDI PCB Board een toonaangevend product voor elke industrie die hoogwaardige en zeer betrouwbare printplaten vereist.

Kenmerken:

• Productnaam: HDI PCB Board
• Testen: 100% E-Testing, X-RAY
• Grondstof: FR4 IT180
• Minimale gatgrootte: 0,15 mm
• Impedantiecontrole: Ja
• Aspectverhouding: 10:1
• High Density PCB
• High Speed PCB Board
• High Density Interconnect PCB

Technische parameters:

Toepassingen:

De 4L 1+N+1 HDI Boards, met hun veelzijdige aantal lagen variërend van 4 tot 20 lagen, en opties voor boarddikte die variëren van 0,2 mm tot een robuuste 6,00 mm, zijn een belichaming van geavanceerde HDI PCB-productie. Met FR4 IT180 als grondstof zijn deze high-speed PCB boards ontworpen om te voldoen aan de strenge normen van moderne elektronica, met een minimale trace-breedte en -afstand van 3/3 mil, waardoor ze de plaatsing van componenten met hoge dichtheid kunnen ondersteunen die hedendaagse elektronische apparaten vereisen.

High-speed PCB boards zoals de 4L 1+N+1 HDI zijn cruciaal in toepassingen waar prestaties en ruimte van het grootste belang zijn. Smartphones, tablets en laptops zijn typische voorbeelden van apparaten die profiteren van de miniaturisatie en verbeterde elektrische prestaties die HDI PCB-productie biedt. De compacte en meerlaagse aard van deze boards maakt het mogelijk om meer functionaliteit te verpakken in de slanke vormfactoren die consumenten eisen. Of het nu gaat om verwerkingskracht, geheugencapaciteit of geïntegreerde sensoren, deze HDI PCB's zijn hiervoor geschikt.

Op het gebied van draagbare technologie is de high-speed PCB eveneens essentieel. Apparaten zoals smartwatches, fitnesstrackers en medische monitoring systemen zijn afhankelijk van de compacte, high-density interconnects die 4L 1+N+1 HDI Boards bieden. De kleine trace en afstand, gecombineerd met de mogelijkheid om meerdere lagen te integreren, maken deze PCB's ideaal voor de geavanceerde en geminiaturiseerde elektronica die in wearables te vinden is.

Bovendien blinken de 4L 1+N+1 HDI Boards uit in de industriële elektronica, waar betrouwbaarheid en precisie niet-onderhandelbaar zijn. Ze worden gebruikt in complexe industriële controlesystemen, automatiseringstechnologie en robotica. De robuustheid van het FR4 IT180-materiaal zorgt voor stabiliteit en duurzaamheid, zelfs in zware industriële omgevingen waar high-speed PCB's worden blootgesteld aan extreme temperaturen, trillingen en andere uitdagende omstandigheden.

De lucht- en ruimtevaart- en defensiesectoren benutten ook de voordelen van high-density interconnect PCB's. Industriële communicatieapparatuur, avionica en satelliet technologie vereisen allemaal de betrouwbaarheid en high-speed signaaloverdrachtsmogelijkheden die deze HDI boards bieden. De combinatie van een hoog aantal lagen en fijne trace-mogelijkheden maakt geavanceerde circuitontwerpen mogelijk die effectief kunnen opereren in de veeleisende scenario's waarmee lucht- en ruimtevaart- en defensieapparatuur wordt geconfronteerd.

Ten slotte, in de auto-industrie, noodzaakt de voortdurende evolutie naar intelligentere en meer verbonden voertuigen de integratie van HDI PCB's. Geavanceerde rijhulpsystemen (ADAS), infotainmentsystemen en boordcomputers profiteren allemaal van de ruimtebesparende, hoogwaardige kenmerken van de 4L 1+N+1 HDI Boards. Het vermogen om de temperatuurschommelingen en trillingen van de automobielomgeving te weerstaan, terwijl de high-speed signaalintegriteit behouden blijft, maakt deze PCB's onmisbaar in moderne voertuigen.

Concluderend, de 4L 1+N+1 HDI Boards staan aan de frontlinie van HDI PCB-productie en bieden ongeëvenaarde veelzijdigheid en prestaties voor een breed scala aan high-speed PCB-toepassingen in diverse veeleisende industrieën.

Maatwerk:

Ons HDI PCB Board is afgestemd op de ingewikkelde vereisten van geavanceerde elektronische componenten zoals de HD SDI Converter. Met een High Density PCB-ontwerp zorgt ons product ervoor dat uw high-speed PCB Board-toepassingen worden ondersteund door top-specificaties. Onze maatwerkdiensten omvatten:

Min Trace: Precisie-etsmogelijkheden maken een minimale trace en afstand van 3/3 mil mogelijk, wat de compacte lay-outs ondersteunt die nodig zijn voor High Density PCB's.

Grondstof: We gebruiken hoogwaardige FR4 IT180 grondstof om de duurzaamheid en prestatieconsistentie van uw HDI PCB Board te garanderen, waardoor het ideaal is voor High Speed PCB Board-toepassingen.

Aspectverhouding: Ons HDI PCB Board heeft een indrukwekkende aspectverhouding van 10:1, wat een bewijs is van onze geavanceerde fabricageprocessen en cruciaal is voor HD SDI Converter-toepassingen.

Impedantiecontrole: Ja, impedantiecontrole wordt nauwgezet beheerd om signaalintegriteit te garanderen, wat vooral essentieel is in High Speed PCB Board- en HD SDI Converter-ontwerpen.

Minimale gatgrootte: Onze High Density PCB-technologie maakt een minimale geboorde gatgrootte van 0,15 mm mogelijk, wat de precisie biedt die nodig is voor de geminiaturiseerde componenten die worden gebruikt in cutting-edge elektronische assemblages.

Ondersteuning en diensten:

Ons HDI PCB Board wordt geleverd met uitgebreide Product Technische Ondersteuning en Diensten, ontworpen om ervoor te zorgen dat uw ervaring met ons product naadloos en bevredigend is. Onze ondersteuning omvat toegang tot een gedetailleerde online kennisbank, probleemoplossingsgidsen en technische documentatie om u te helpen bij eventuele vragen of problemen die zich kunnen voordoen tijdens het gebruik van ons HDI PCB Board.

We bieden een verscheidenheid aan diensten ter ondersteuning van ons HDI PCB Board, waaronder, maar niet beperkt tot:

• Technische Vragen Assistentie: Ons team van experts staat klaar om u te helpen bij het verduidelijken van technische vragen over de specificaties, mogelijkheden of integratie van ons HDI PCB Board in uw projecten.
• Firmware Updates: We bieden regelmatige firmware-updates om de functionaliteit van uw HDI PCB Board te verbeteren en om bugs of beveiligingskwetsbaarheden aan te pakken.
• Hardware Consultatie: Mocht u hardwaregerelateerde problemen ondervinden, dan kan ons ondersteuningsteam u begeleiden bij diagnostische procedures om het probleem te identificeren en op te lossen.
• Reparatiediensten: In het geval dat uw HDI PCB Board reparatie nodig heeft, bieden we een gestroomlijnd proces om ervoor te zorgen dat uw product tijdig wordt gerepareerd en aan u wordt teruggestuurd.
• Producttraining: We bieden trainingsmateriaal en -sessies om u en uw team te helpen het maximale uit het HDI PCB Board te halen.

Ons doel is om uitzonderlijke ondersteuning en diensten te bieden om uw ervaring met ons HDI PCB Board te verbeteren. Mocht u hulp nodig hebben, dan is ons toegewijde ondersteuningsteam toegewijd om u de begeleiding en oplossingen te bieden die u nodig heeft om uw activiteiten soepel te laten verlopen.
