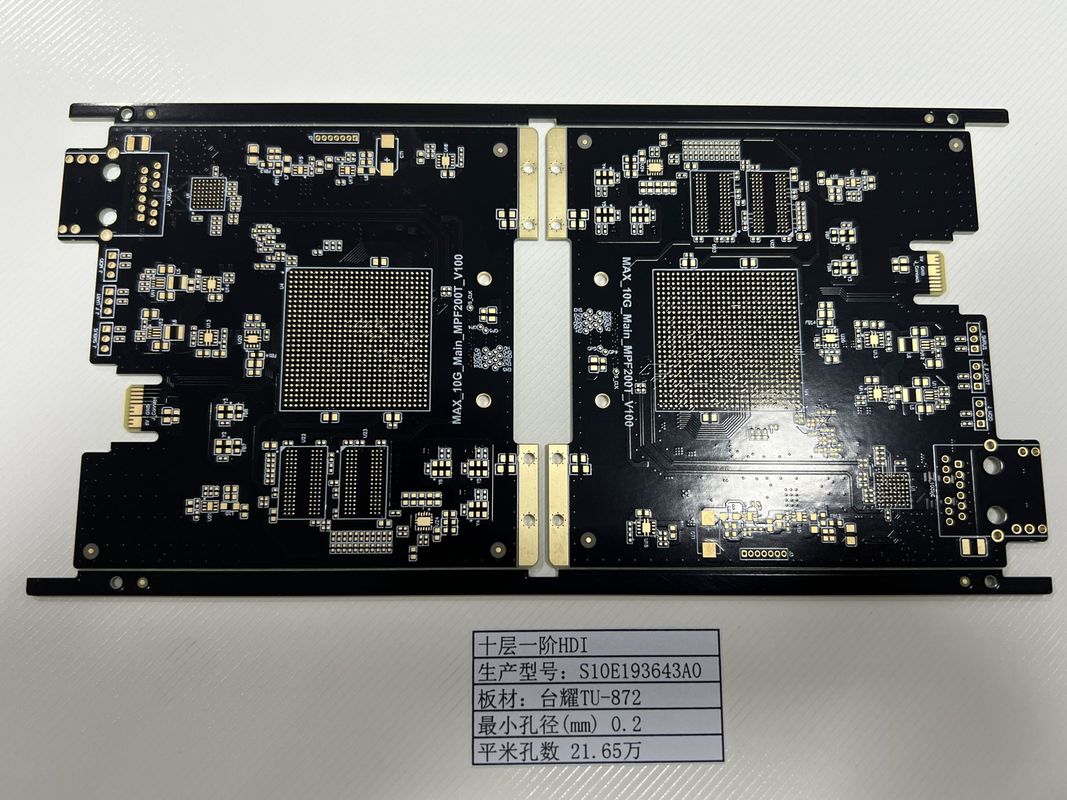

FR4 TU-872 High Speed PCB 10 lagen 3/3Mil PCB 4L 1 N 1 HDI boards ENIG IP4452

Productomschrijving:

Het HDI PCB Board is een geavanceerd High Density Interconnector (HDI) Printed Circuit Board, ontworpen voor toepassingen waar hoge prestaties, betrouwbaarheid en precisie van het grootste belang zijn. Dit HDI PCB Board, zorgvuldig vervaardigd met behulp van geavanceerde productietechnieken, is ideaal voor de nieuwste generatie elektronische apparaten die snelle gegevensoverdracht en hoge integratieniveaus vereisen, zoals high-speed computersystemen die DDR4 PCB-technologie gebruiken.

Met een zeer aanpasbaar aantal lagen, variërend van 4 tot 20 lagen, voldoet het HDI PCB Board aan een breed scala aan ontwerpcomplexiteiten en toepassingsvereisten. Voor nog veeleisendere projecten is er de optie om het aantal lagen van het board uit te breiden tot 32L (6-32L), wat ongeëvenaarde flexibiliteit biedt in circuitontwerp en ruimteallocatie. Deze capaciteit is met name gunstig voor geavanceerde, multifunctionele apparaten die extra lagen nodig hebben voor signaalintegriteit en circuitdichtheid.

Het HDI PCB Board beschikt over een indrukwekkende minimale gatgrootte van 0,15 mm, wat ultra-fijne pitch en plaatsing van componenten met hoge dichtheid mogelijk maakt. Deze functie is onmisbaar voor moderne High Speed PCB-toepassingen, waarbij het minimaliseren van de ruimte tussen componenten cruciaal is voor zowel prestaties als miniaturisatie. De precisieboren zorgen er ook voor dat het board geavanceerde micro-vias kan accommoderen, die essentieel zijn voor laagovergangen in meerlaagse HDI-ontwerpen.

Vervaardigd uit hoogwaardig FR4 IT180-grondmateriaal, levert het HDI PCB Board uitzonderlijke thermische weerstand, mechanische duurzaamheid en elektrische isolatie. Het IT180-materiaal staat bekend om zijn hoge glasovergangstemperatuur, wat ervoor zorgt dat de PCB de hoge temperaturen die gepaard gaan met loodvrije soldeerprocessen en high-speed werking kan weerstaan zonder zijn structurele integriteit of elektrische prestaties te compromitteren.

Een van de opmerkelijke speciale verzoeken die beschikbaar zijn voor dit HDI PCB Board is de opname van halve gaten, ook wel bekend als castellated holes. Deze halve gaten zijn zorgvuldig vervaardigd om het board te verbinden met diverse componenten of andere PCB's, wat modulariteit en eenvoudige integratie binnen complexe multi-board systemen mogelijk maakt. Deze functie kan voordelig zijn voor toepassingen zoals stapelbare computer modules of verwijderbare randapparatuur die een betrouwbare en herbruikbare elektrische interface vereisen.

Bovendien is het HDI PCB Board specifiek ontworpen om 0,25 mm Ball Grid Array (BGA) technologie te ondersteunen, wat cruciaal is voor het bereiken van componentplaatsing met hoge dichtheid. BGA-pakketten worden geprefereerd vanwege hun verminderde inductie en betere warmtegeleiding, die essentieel zijn voor high-speed en high-power toepassingen. De 0,25 mm BGA-pitch sluit naadloos aan bij de nieuwste DDR4 PCB-ontwerpen, wat het gebruik van hedendaagse geheugenmodules en chipsets die precieze BGA-uitlijningen vereisen, vergemakkelijkt.

Het HDI PCB Board belichaamt state-of-the-art engineering en productie-uitmuntendheid, waardoor het een ideale keuze is voor ontwikkelaars en ingenieurs die de mogelijkheden van HDI-technologie willen benutten voor hun volgende generatie elektronische producten. Of het nu gaat om high-speed data-toepassingen, DDR4-geheugenoplossingen of een andere toepassing die een compact, high-performance PCB vereist, dit HDI PCB Board levert op alle fronten. Met zijn combinatie van geavanceerde functies en robuuste materiaaleigenschappen, vormt het een benchmark voor hoogwaardige, high-speed PCB-oplossingen in de elektronica-industrie.

Functies:

• Productnaam: HDI PCB Board
• Aantal lagen: 4-20 Lagen
• Boarddikte: 0,2 mm - 6,00 mm (8 mil - 236 mil)
• Minimale dikte: 0,4 mm
• Maximale dikte: 3,2 mm
• Gatgrootte: 0,1 mm Laserboor
• Sleutelwoorden: High Density Interconnector, High Speed PCB Board, High Density PCB

Technische parameters:

Toepassingen:

Het HDI PCB Board, met zijn indrukwekkende reeks eigenschappen, is afgestemd op de hoge eisen van precisie-elektronische toepassingen. Met een diktespectrum van 0,4-3,2 mm zijn deze boards veelzijdig en kunnen ze worden geïntegreerd in een veelvoud aan apparaten, geschikt voor een breed scala aan productgroottes en complexiteiten. De rigoureuze impedantiecontrole zorgt ervoor dat de signaalintegriteit over verschillende frequenties behouden blijft, waardoor het HDI PCB Board ideaal is voor toepassingen waar prestaties cruciaal zijn.

Een van de belangrijkste toepassingsgebieden voor het HDI PCB Board is binnen HD SDI Converters. Deze converters zijn cruciaal in professionele video-industrieën, zoals broadcasting en filmproductie, waar ze HD digitale videosignalen converteren zonder kwaliteitsverlies. De minimale trace-breedte en -afstand van 3/3Mil op de HDI PCB maken plaatsing van componenten met hoge dichtheid mogelijk, essentieel in het compacte en efficiënte ontwerp van HD SDI Converters. Deze compactheid wordt verder ondersteund door de speciale functie van halve gaten en 0,25 mm BGA, waardoor de bevestiging van kleine componenten met een minimale voetafdruk mogelijk is.

Elk HDI PCB Board ondergaat 100% E-Testing en X-RAY inspecties om defectvrije boards te garanderen. Dit testniveau is cruciaal in scenario's met hoge betrouwbaarheid, zoals lucht- en ruimtevaart, defensie en medische apparaten, waar de HDI PCB feilloos moet presteren onder strenge omstandigheden. In deze scenario's zijn de betrouwbaarheid van het board en de nauwkeurigheid van de signaaloverdracht van het grootste belang.

Bovendien maken de eigenschappen van het HDI PCB Board het een uitstekende keuze voor moderne slimme apparaten en draagbare elektronica. De dunheid en gecontroleerde impedantie zijn ideaal voor slanke smartphones, tablets en wearables, waar ruimte beperkt is en energie-efficiëntie essentieel is. In deze consumentenelektronica maakt de HDI PCB de dichte pakking van componenten mogelijk die nodig is om de multifunctionaliteit te leveren die gebruikers in de huidige markt eisen.

Samenvattend is het HDI PCB Board een cutting-edge oplossing voor een verscheidenheid aan high-tech toepassingen. De ontwerpoverwegingen van dikte, impedantiecontrole, minimale trace-afmetingen en gespecialiseerde functies zoals halve gaten en 0,25 mm BGA, maken het een aanpasbare en betrouwbare optie voor alles, van HD SDI Converters tot kritieke luchtvaartcomponenten en compacte consumentenelektronica. Naarmate de technologie vordert, groeit de rol van de HDI PCB bij het mogelijk maken van innovatie en het stimuleren van productprestaties voortdurend.

Maatwerk:

Onze Product Maatwerk Services bieden een premium reeks HDI PCB's, waaronder onze topklasse 4L 1+N+1 HDI Boards. Deze High Density Interconnector PCB's zijn vakkundig vervaardigd met de beste FR4 IT180 grondstoffen, wat een robuuste en betrouwbare basis voor uw elektronica garandeert.

De 4L 1+N+1 HDI Boards beschikken over een indrukwekkende aspect ratio van 10:1, met een aantal lagen dat varieert van 4 tot 20 lagen. Deze flexibiliteit stelt ons in staat om te voldoen aan een verscheidenheid aan High Density PCB-behoeften en -toepassingen, en zorgt ervoor dat onze HDI PCB Productieprocessen voldoen aan de exacte vereisten van uw project.

Kies onze HDI PCB services voor uw volgende project en ervaar de perfecte combinatie van kwaliteit, prestaties en maatwerk. Onze toewijding aan uitmuntendheid is zichtbaar in elke HDI PCB die we produceren, en zet de industriestandaard voor high-density, complexe circuitoplossingen.

Ondersteuning en Services:

Ons HDI PCB Board is ontworpen met de nieuwste high-density interconnect technologie, wat superieure prestaties garandeert voor de meest veeleisende toepassingen. We zijn toegewijd aan het bieden van uitzonderlijke technische ondersteuning en services om het succes van uw projecten te garanderen.

De technische ondersteuning voor ons HDI PCB Board omvat een uitgebreide kennisbank met gedetailleerde documentatie en bronnen om u te helpen bij ontwerp, implementatie en probleemoplossing. Ons team van ervaren ingenieurs staat klaar om begeleiding te bieden en alle vragen met betrekking tot het HDI PCB Board te beantwoorden.

Onze services omvatten ontwerpbeoordeling en aanbevelingen om de prestaties en maakbaarheid van uw HDI PCB-ontwerpen te optimaliseren. We bieden ook prototype services om uw ontwerpen te testen en te valideren vóór volledige productie.

Om de levensduur en betrouwbaarheid van uw HDI PCB Board te garanderen, bieden we richtlijnen voor correcte hantering, opslag en onderhoudspraktijken. Bovendien bieden we services voor reparatie en nabewerking van boards in geval van problemen tijdens de levenscyclus van het product.

We zijn toegewijd aan continue verbetering en verwelkomen klantfeedback over onze producten en services. Ons team werkt voortdurend aan het verbeteren van onze ondersteuningsbronnen en het bieden van u de best mogelijke ervaring met ons HDI PCB Board.
