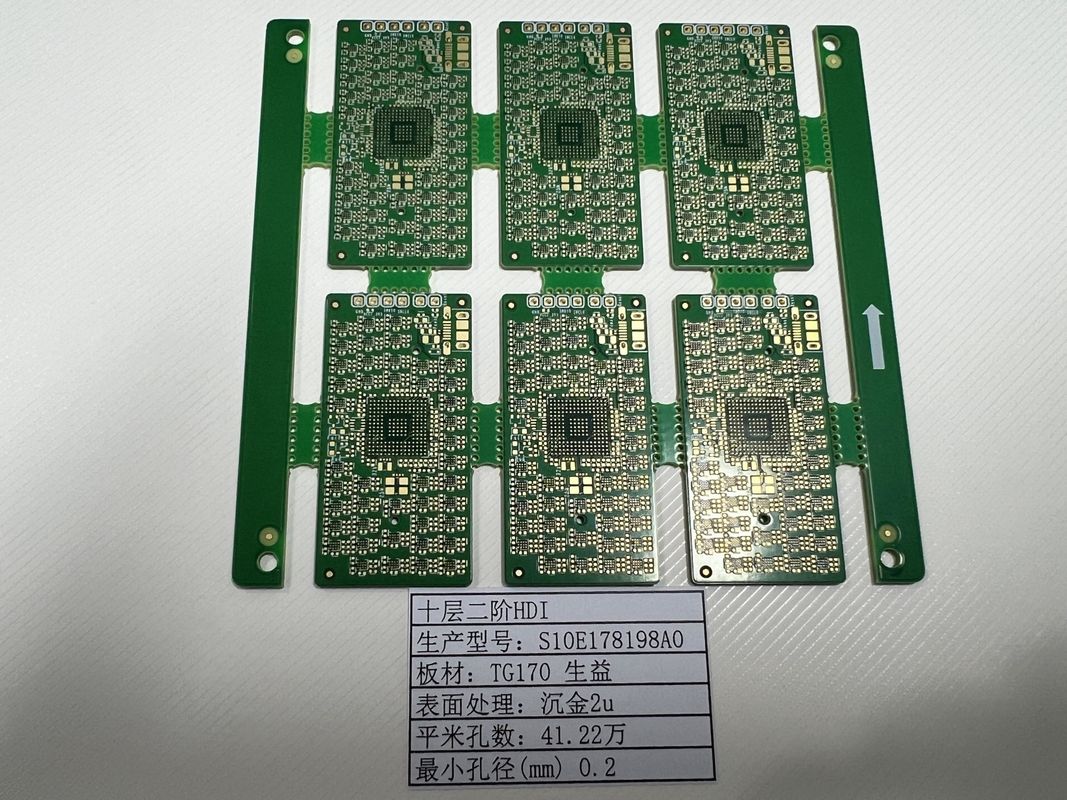

OEM HDI-circuit board 10 laag 2+N+2 X-straal getest Ultra dun 0.2mm-6.00mm

OEM HDI-circuit board 10 laag 2+N+2 X-straal getest Ultra dun 0.2mm-6.00mm

HDI-circuit board 0

2 mm

HDI-circuit board 6

Neem contact met ons op
Vraag een offerte
Productgegevens
Afmetingsgraad:
10:1
Minimale grootte van het gat:
0.15 mm
Dikte van het bord:
0.2mm-6.00 mm (8mil-126mil)
Beproeving:
100% e-test, röntgen.
Dikte:
00,4-3,2 mm
Impedantiebeheersing:
- Ja, dat klopt.
Aantal lagen:
4-20 lagen
Sleutelwoorden:
Interconnectoren met hoge dichtheid
Markeren:

HDI-circuit board 0

,

2 mm

,

HDI-circuit board 6

Betaling en verzendvoorwaarden
Productbeschrijving

Impedantiebeheersing HDI PCB Board 10 1 Aspect Ratio 10 Layer 2+N+2 X Ray Tested Ultra Thin 0.2mm-6.00mm

Productbeschrijving:

Het HDI (High Density Interconnector) PCB-bord is een technologisch wonder op het gebied van elektronische componenten.voldoet aan de geavanceerde behoeften van moderne elektronica met superieure prestaties en betrouwbaarheidDeze boards zijn speciaal ontworpen voor toepassingen die een dichtere configuratie van componenten en een hoger aantal onderlinge verbindingen vereisen.De HDI PCB is een bewijs van de evolutie van de circuit board technologie, waarbij rekening wordt gehouden met de miniaturisatie-trend zonder afbreuk te doen aan de functionaliteit.

Het hart van de HDI-PCB-plaat ligt in de indrukwekkende mogelijkheid om een minimale gatgrootte van slechts 0,15 mm te ondersteunen.het faciliteren van de integratie van meer componenten op één bordDeze miniaturisatie is een belangrijk element bij de productie van lichte, compacte en zeer efficiënte apparaten die het kenmerk zijn van de hedendaagse elektronica markt.

Kwaliteit en betrouwbaarheid zijn van het grootste belang voor HDI-PCB's en om ervoor te zorgen dat elk bord aan de hoogste normen voldoet, is er een strikt testprotocol.wanneer de elektrische prestaties worden gecontroleerd om de functionaliteit en betrouwbaarheid te waarborgenBovendien wordt röntgenonderzoek gebruikt om de interne structuren van het bestuur te onderzoeken.het controleren van de integriteit van de gelaagde constructies en de kleine verbindingen die niet met het blote oog zichtbaar zijnDeze dubbele testbenadering garandeert dat elk HDI-PCB-bord vrij is van defecten en klaar is voor de eisen van hogesnelheids- en hoogwaardige toepassingen.

Om aan een breed scala van eisen te voldoen, kan het aantal laagjes van de HDI-PCB-platen variëren van 6 tot een verbluffend hoge 32 lagen (6-32L).Deze flexibiliteit maakt het mogelijk PCB's te ontwerpen en te produceren die een groot aantal toepassingen kunnen verwerken.Het meerlagig ontwerp helpt ook bij het verminderen van signaalverlies en cross-talk.die van cruciaal belang is in hogesnelheids-PCB-platentoepassingen waar signaalintegriteit essentieel is.

Om te voldoen aan gespecialiseerde eisen, kan de HDI PCB Board speciale verzoeken zoals halve gaten en een 0,25 mm BGA (Ball Grid Array) pitch.worden gebruikt om een onderlinge verbinding tussen platen te maken of om componenten rechtstreeks aan de rand van het PCB te monterenDe 0,25 mm BGA-pitch-capaciteit is bijzonder opmerkelijk omdat het een dichter verpakking van IC's (geïntegreerde schakelingen) mogelijk maakt, wat cruciaal is voor ultracompacte elektronische assemblages.Deze kenmerken onderstrepen de aanpasbaarheid van de HDI-PCB aan verschillende ontwerp- en functioneelheidsvereisten, waarbij de rol van de Commissie bij de ontwikkeling van geavanceerde elektronische producten verder wordt versterkt.

De integratie van high-density interconnect-technologie maakt de HDI-PCB-plaat een onmisbaar onderdeel in moderne elektronica.wanneer de toenemende prestatievereisten samenvallen met de noodzaak tot afname van de grootteDe HDI-PCB is niet alleen een onderdeel, het is een oplossing die de verspreiding van geavanceerde elektronica mogelijk maakt in sectoren als telecommunicatie, computing, medische apparatuur,en ruimtevaartindustrieënMet zijn uitzonderlijke mogelijkheden voor het ondersteunen van hogesnelheidspcb-bordoperaties en zijn veelzijdigheid bij het aanvullen van verschillende lagen en speciale verzoeken,het HDI-PCB is een hoeksteen van elektronisch ontwerp en productie.

Kortom, het HDI-PCB-bord is het hoogtepunt van het PCB-ontwerp en biedt een oplossing voor hoogdichte interconnectoren voor de meest veeleisende elektronische toepassingen.Met zijn ultra-fijne gaten, strenge testprocedures, aanpasbaar aantal lagen en de mogelijkheid om aan specifieke ontwerpvragen te voldoen,De HDI PCB is de definitieve keuze voor ingenieurs en ontwerpers die de grenzen willen verleggen van wat mogelijk is in elektronische componenten miniaturisatie en functionaliteit.



Kenmerken:

  • Naam van het product: HDI-PCB-bord
  • Hole Size: 0.1mm Laser Drill - ideaal voor High Speed PCB toepassingen
  • Platenlaag: 6-32L - flexibel ontwerp voor complexe HDI-PCB-productie
  • Min Trace: 3/3 Mil - nauwkeurig en met hoge resolutie
  • Speciale vereisten: Lampstop - op maat gemaakt om aan specifieke behoeften te voldoen
  • Testing: 100%E-testing, X-ray - betrouwbaarheid en kwaliteit van de HDI-PCB-plaat


Technische parameters:

Technische parameter Beschrijving
Grondstoffen FR4 IT180
Bijzondere vereisten Lampsluiting
Plaatlaag 6-32L
Impedantiebeheersing - Ja, dat klopt.
Dikte 00,4-3,2 mm
Sleutelwoorden Interconnectoren met hoge dichtheid
Aantal lagen 4-20 lagen
Afmetingsgraad 10:1
Grootte van het gat 0.1mm laserboor
Speciaal verzoek Halfgat, 0,25 mm BGA


Toepassingen:

Het HDI (High Density Interconnector) PCB is een high-speed PCB-bord dat is ontworpen om aan de strenge eisen van moderne elektronica te voldoen, waarbij ruimte, gewicht en prestaties van cruciaal belang zijn.met een laaggetal van 4 tot 20 lagenDeze boards zijn uitzonderlijk veelzijdig en kunnen zich aanpassen aan verschillende toepassingen, waardoor ze ideaal zijn voor een breed scala aan gelegenheden en scenario's.

Een van de belangrijkste toepassingen van HDI-PCB's is in het gebied van computing, waar de prestaties van high-speed-PCB's van het allergrootste belang zijn.in combinatie met het vermogen om 0 te implementeren.25mm BGA (Ball Grid Array) technologie, maakt ze perfect voor laptops, servers en high-performance computers die snelle gegevensverwerking en minimale latentie vereisen.De half-gattechnologie is vooral handig in randconnectortoepassingen, waardoor een robuuste en betrouwbare verbinding met randapparaten wordt gewaarborgd.

In de telecommunicatie-industrie zijn HDI-PCB's onmisbaar vanwege hun superieure elektrische prestaties en hun vermogen om signaaloverdracht met hoge snelheid te ondersteunen.De minuscule 3/3 Mil min trace maakt een dichtere routing van signalen mogelijk., wat cruciaal is in smartphones, basisstations en andere communicatieapparaten die miniaturisatie vereisen zonder afbreuk te doen aan snelheid of signaalintegrititeit.

De komst van draagbare technologie ziet ook de HDI-PCB als een fundamenteel onderdeel.draagbare apparatenOf het nu gaat om fitness-trackers, smartwatches of medische monitoringsapparaten, de kenmerken van de HDI PCB's zoals de 0.1mm laserborrelgrootte zijn cruciaal voor de kleine,Precieze verbindingen die nodig zijn in deze geavanceerde producten.

Medische hulpmiddelen, met name die die hoge precisie en betrouwbaarheid vereisen, hebben enorm veel baat bij de toepassing van HDI-PCB-platen.Instrumenten zoals beeldverwerkingsapparatuur en diagnostische hulpmiddelen zijn afhankelijk van het vermogen van de highspeed PCB-plaat om onder kritieke omstandigheden consistent te werkenBovendien zorgt de garantie van 100% e-testing en röntgenonderzoek ervoor dat elke raad voldoet aan de strenge vereisten voor medische certificeringen.

Ten slotte zijn HDI-PCB's in de lucht- en ruimtevaart- en defensie-sector door hun betrouwbaarheid en hoge snelheid geschikt voor gebruik in avionics, satellietsystemen en militaire communicatieapparatuur.De strenge testen en de nauwkeurige fabricage van deze planken betekenen dat ze de extreme omstandigheden kunnen weerstaan en betrouwbare prestaties kunnen leveren wanneer falen geen optie is.

Tot slot is het HDI-PCB-bord een veelzijdig product dat integraal is voor de vooruitgang van highspeed-elektronica.Het gaat om bijna alle facetten van het moderne technologische landschap.Van computing tot draagbare technologie, en van gezondheidszorg tot defensie, HDI PCB staat centraal in innovatie, en stimuleert de ontwikkeling van kleinere, snellere en betrouwbaarder elektronische apparaten.



Aanpassing:

Onze High Speed PCB diensten voldoen aan de gespecialiseerde behoeften van moderne elektronica door het aanbieden van de High Density Interconnector (HDI) PCB Board aanpassing.je kunt een minimale gatgrootte van 0 specificeren.15mm, zodat uw modelbord met hoge dichtheid kan voldoen aan de ingewikkelde ontwerpvereisten van geavanceerde elektronische componenten.

De HDI-PCB-platen zijn verkrijgbaar in een scala aan platendiktes van 0,2 mm tot 6,00 mm (8mil-126mil), waardoor een breed scala aan toepassingen en duurzaamheidsnormen mogelijk is.Of u nu aan een lichtgewicht werkt, draagbaar apparaat of een robuust, high-power circuit, kunnen we het bord aanpassen aan uw behoeften.

We bieden ook een uitgebreide layer count aanpassing, met opties variërend van 4 tot 20 lagen.Of het nu gaat om eenvoudige apparaten of complexe apparaten, multifunctionele apparatuur.

Bovendien garanderen wij Impedantiebeheersing met onze HDI-PCB-diensten.Zorg ervoor dat uw high density model board betrouwbaar presteert bij de snelheden die de huidige technologie vereist.



Ondersteuning en diensten:

Onze HDI (High-Density Interconnect) PCB Board wordt ondersteund door uitgebreide technische ondersteuning en diensten om ervoor te zorgen dat u het meeste uit uw product haalt.implementatie, en optimalisatie, wij zijn toegewijd aan het verstrekken van u met de ondersteuning die u nodig hebt om uw HDI PCB Board functioneren op topprestaties te houden.

Onze technische ondersteuning omvat toegang tot een deskundig en ervaren team van ingenieurs die kunnen helpen bij eventuele vragen of problemen die zich voordoen.Van de eerste installatie tot het oplossen van problemen met complexe schakelingen, is ons team hier om deskundig advies en oplossingen te bieden.

Naast de ondersteuning van ons team bieden we een reeks diensten die zijn ontworpen om de levensduur van uw HDI-PCB-bord te verlengen en de functionaliteit ervan te verbeteren.

  • Ontwerpbeoordeling: Zorg ervoor dat uw HDI-PCB-ontwerp voldoet aan de industriestandaarden en is geoptimaliseerd voor productie en prestaties.
  • Signal Integrity Analysis: helpt u om de prestaties van hogesnelheidssignalen op het bord te begrijpen en te verbeteren.
  • Thermische analyse: het verstrekken van inzichten in de thermische eigenschappen van uw bord om de betrouwbaarheid en prestaties te verbeteren.
  • Geavanceerde testdiensten: Het aanbieden van een reeks tests om de prestaties en betrouwbaarheid van uw HDI-PCB te valideren, inclusief elektrische testen, microsektionering en milieutests.

We bieden ook documentatie en middelen om u te helpen het meeste uit uw HDI PCB Board te halen.en toepassingsnota's die een breed scala aan onderwerpen met betrekking tot HDI-PCB-technologie bestrijken.

Onze toewijding aan uw succes eindigt niet met de verkoop van ons HDI PCB Board.We streven ernaar om voortdurende ondersteuning en diensten te bieden om uw tevredenheid en de langetermijnprestaties van uw product te waarborgen..
