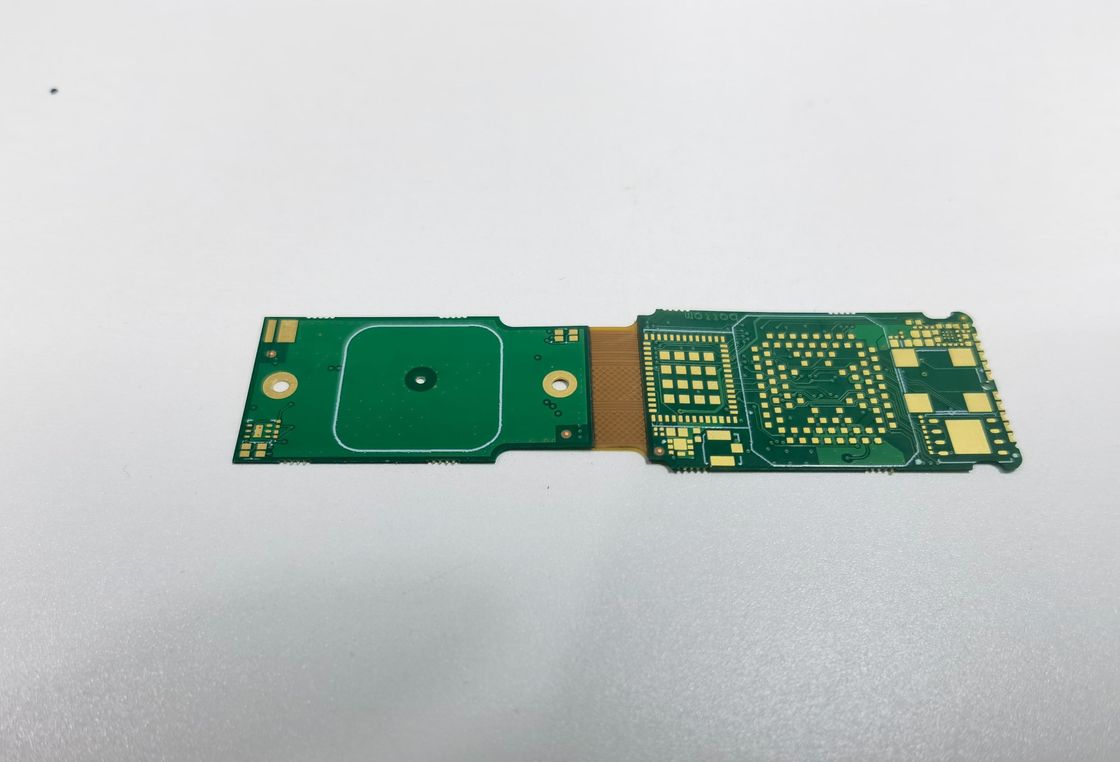

HDI Rigid Flex PCB met ENIG oppervlakte afwerking 4 laag Fr4/Polyimide HDI 1+N+1

Productomschrijving:

De Rigid Flex PCB (Printed Circuit Board) is een geavanceerd en zeer veelzijdig component, veelvuldig gebruikt in diverse moderne elektronische toepassingen waar ruimte beperkt is en betrouwbaarheid cruciaal is. Dit product combineert naadloos de beste eigenschappen van zowel rigide als flexibele circuittechnologieën om een superieure oplossing te bieden voor ingewikkelde elektronische uitdagingen. De Rigid Flex PCB is in essentie een hybride printplaat die een combinatie van rigide en flexibele substraten bevat die in één enkele structuur zijn gelamineerd.

De 4-laags Rigid Flex PCB is een specifiek model binnen dit productassortiment dat vier afzonderlijke lagen heeft, wat een aanzienlijke mate van complexiteit en functionaliteit biedt. Deze configuratie maakt een ingewikkeldere routering en een hogere componentdichtheid mogelijk, wat ideaal is voor geavanceerde elektronische apparaten. De nauwgezette engineering van dit product garandeert hoogwaardige prestaties, met een afwijking in gatpositie van slechts ±0,05 mm. Deze precisie maakt nauwkeurige componentplaatsing en betrouwbare verbindingen mogelijk, wat cruciaal is in toepassingen waar elke micron telt.

Een van de opvallende kenmerken van de Rigid Flex PCB is de opmerkelijke minimale trace/space-specificatie van 0,1 mm. Dit maakt ongelooflijk fijne lijnen en ruimtes mogelijk, waardoor meer circuits in een kleiner gebied passen zonder afbreuk te doen aan de elektrische eigenschappen of de signaalintegriteit. Dit is met name voordelig voor toepassingen met hoge signaalsnelheden of voor apparaten waar ruimtebesparing noodzakelijk is.

De aanpasbaarheid van de Rigid Flex PCB wordt benadrukt door het flexibiliteitsbereik, dat varieert van 1 tot 8 keer buigen. Dit kenmerk geeft de Flexible Stiff Circuit Board zijn naam, aangezien deze kan worden gebogen of gevouwen tijdens installatie of onderhoud zonder de bedrading te beschadigen. Een dergelijke functie is essentieel in toepassingen waar de PCB een bepaalde vorm moet aannemen of waar de printplaat onderhevig zal zijn aan beweging of thermische uitzetting.

Met een breed scala aan PCB-lagen van 1 tot 28 lagen kan de Rigid Flex Printed Wiring Board worden aangepast aan de specifieke vereisten van elke toepassing, of deze nu een eenvoudig, enkelvoudig ontwerp of een complexe, meerlaagse structuur vereist. De extra lagen kunnen worden gebruikt voor stroomverdeling, signaalroutering of voor het huisvesten van extra elektronische componenten, waardoor ontwerpers een hoge mate van vrijheid krijgen wat betreft de lay-out en functionaliteit van hun elektronische apparaten.

Bovendien staat de Rigid Flex PCB bekend om zijn duurzaamheid en betrouwbaarheid. De combinatie van rigide en flexibele delen stelt de Foldable Rigid Circuit Board in staat om de ontberingen van zware omgevingen te weerstaan, waaronder hoge trillingen en schokken. Dit maakt het een uitstekende keuze voor defensie-, luchtvaart-, medische en automobieltoepassingen, waar betrouwbaarheid niet-onderhandelbaar is.

Samenvattend is de 4-laags Rigid Flex PCB een product dat zich onderscheidt door zijn precisie-engineering, flexibiliteit in ontwerp en robuuste prestaties. Het is een bewijs van de vooruitgang in PCB-technologie, met een afwijking in gatpositie van slechts ±0,05 mm en een minimale trace/space van 0,1 mm. Het bereik van 1-28 lagen PCB's biedt uitgebreide aanpasbaarheid voor diverse toepassingen, terwijl de flexibiliteit van 1-8 keer buigen ervoor zorgt dat de printplaat kan worden gebruikt in de meest veeleisende omgevingen. Of de toepassing nu een Flexible Stiff Circuit Board, een Foldable Rigid Circuit Board of een Rigid Flex Printed Wiring Board vereist, dit product levert een betrouwbare en efficiënte oplossing voor geavanceerde elektronische behoeften.

Kenmerken:

• Productnaam: Rigid Flex PCB
• Producttype: PCB-assemblage
• Materiaal: FR4, Polyimide, PET
• PCB-laag: 1-28 lagen
• Flexibiliteit: 1-8 keer
• Profielponsen: Routeren, V-CUT, Afschuinen
• Flexibel-buigbare PCB
• Flex Rigide PCB
• Buigbare Rigide Printplaat

Technische parameters:

Toepassingen:

De Flexible Rigid Circuit Board, die hoogwaardige behandelingen zoals ENIG, OSP, Dompelgoud/Tin/Zilver bevat, is ontworpen om te voldoen aan de complexe behoeften van moderne elektronische toepassingen. Deze hybride oplossing combineert de flexibiliteit van flexibele circuits met de robuustheid en ondersteuning van rigide printplaten, waardoor naadloze integratie in een verscheidenheid aan dynamische omgevingen mogelijk is. Met een minimale trace/space van 0,1 mm en lokale kenmerken met hoge dichtheid, aangevuld met back-drilling technologie, zijn deze printplaten perfect voor toepassingen die ingewikkelde ontwerpen en verbeterde verbindingsbetrouwbaarheid vereisen.

Een van de meest kritieke eigenschappen van de Flexible Rigid Circuit Board is de buigzaamheid. Met een buigradius variërend van 0,5 tot 10 mm kunnen deze printplaten worden gevormd om in krappe of onregelmatige ruimtes te passen, waardoor ze ideaal zijn voor draagbare technologie, medische apparaten en luchtvaartcomponenten. De aanpasbaarheid van de Bendable Rigid Printed Wiring Board maakt herhaaldelijk buigen mogelijk zonder de integriteit van het circuit te compromitteren, wat essentieel is voor producten die constant bewegen of zware omstandigheden moeten doorstaan.

Bovendien zorgt de precisie van Profiling Punching technieken zoals Routing, V-CUT en Beveling ervoor dat elke printplaat is afgestemd op de specifieke vereisten van het product. De precieze profilering helpt bij het verminderen van de spanning op de printplaat tijdens het buigen en passen, waardoor de levensduur van het product wordt verlengd. Deze vormgevingstechnologieën vergemakkelijken ook de montage en demontage, wat zeer gunstig is tijdens onderhoud of upgrades.

De Flexible Rigid Circuit Board wordt ook gekenmerkt door zijn Sanforized-attribuut, dat verwijst naar de lokale gebieden met hoge dichtheid die speciaal zijn behandeld om de mechanische stabiliteit van de printplaat te garanderen. Dit kenmerk, samen met de zorgvuldig berekende buigradius, biedt een robuust platform voor toepassingen met hoge snelheden en hoge frequenties, waar signaalintegriteit van het grootste belang is.

Concluderend is de Flexible Rigid Circuit Board de belichaming van veelzijdigheid en duurzaamheid, waardoor het een perfecte kandidaat is voor een breed scala aan toepassingen. Of het nu gaat om consumentenelektronica die een slanke en buigbare vormfactor vereisen, of om industriële machines die hoge precisie en betrouwbaarheid eisen, de Bendable Rigid Printed Wiring Board is een bewijs van de vooruitgang in PCB-technologie.

Maatwerk:

Ons Rigid Flex PCB-product is ontworpen om te voldoen aan de strengste eisen in de elektronica-industrie. Met de precieze afwijking van de gatpositie van ±0,05 mm zorgt onze Bendable Printed Circuit Board voor uitzonderlijke nauwkeurigheid bij de plaatsing van componenten. Om te voldoen aan diverse toepassingen, bieden we een standaard 4-laags configuratie met de mogelijkheid om uit te breiden tot een maximaal aantal lagen van 52L, waardoor onze printplaten geschikt zijn voor complexe ontwerpen met hoge dichtheid.

Gemaakt van hoogwaardige materialen zoals FR4, Polyimide en PET, is onze Bendable Rigid Printed Wiring Board zowel duurzaam als flexibel, wat betrouwbare prestaties in dynamische omgevingen mogelijk maakt. De minimale trace/space-specificatie van 0,1 mm op onze printplaten maakt hoge signaalintegriteit en compacte componentplaatsing mogelijk.

De Rigid Flexible Printed Circuit Board die wij leveren is een ideale oplossing voor toepassingen die een combinatie van robuustheid en flexibiliteit vereisen. Onze maatwerkdiensten zorgen ervoor dat aan uw specifieke ontwerpvereisten met precisie en betrouwbaarheid wordt voldaan, zodat uw product optimaal presteert in elke gebruikssituatie.

Ondersteuning en diensten:

Het Rigid Flex PCB-product combineert het beste van zowel rigide printplaten als flexibele circuits geïntegreerd in één eenheid, wat zorgt voor een veelzijdiger scala aan toepassingen. Onze technische ondersteuning en diensten voor de Rigid Flex PCB zijn ontworpen om ervoor te zorgen dat u de mogelijkheden van het product volledig kunt benutten en eventuele problemen die zich voordoen kunt oplossen.

Onze technische ondersteuning omvat uitgebreide hulp bij het oplossen van problemen om operationele problemen die u met de Rigid Flex PCB kunt tegenkomen te diagnosticeren en op te lossen. Of u nu uitdagingen ondervindt met connectiviteit, flexibiliteit of enig ander aspect van het product, onze ervaren technici staan klaar om u deskundig advies te geven.

Daarnaast bieden we een reeks diensten om de prestaties en levensduur van uw Rigid Flex PCB te verbeteren. Deze diensten omvatten, maar zijn niet beperkt tot, ontwerpconsultatie, lay-outoptimalisatie, advies over materiaalkeuze en montagebegeleiding om ervoor te zorgen dat uw product perfect is afgestemd op uw specifieke behoeften en toepassingsvereisten.

We streven ernaar om voortdurende ondersteuning en onderhoudsdiensten te bieden om u te helpen uw Rigid Flex PCB in optimale staat te houden. Onze diensten omvatten regelmatige prestatiecontroles, updates en reparaties indien nodig om de hoge kwaliteit en betrouwbaarheid van uw product gedurende de gehele levenscyclus te handhaven.

Om ervoor te zorgen dat u het meeste uit uw Rigid Flex PCB haalt, bieden we ook training en documentatie om u te helpen de functies en mogelijkheden van het product beter te begrijpen. Dit maakt een efficiënter gebruik en integratie van de Rigid Flex PCB in uw bestaande systemen en processen mogelijk.

Voor verdere assistentie of om gebruik te maken van onze technische ondersteuning en diensten, kunt u contact opnemen met ons klantenserviceteam. We zijn toegewijd om u de ondersteuning te bieden die u nodig heeft om succes te behalen met uw Rigid Flex PCB-product.
