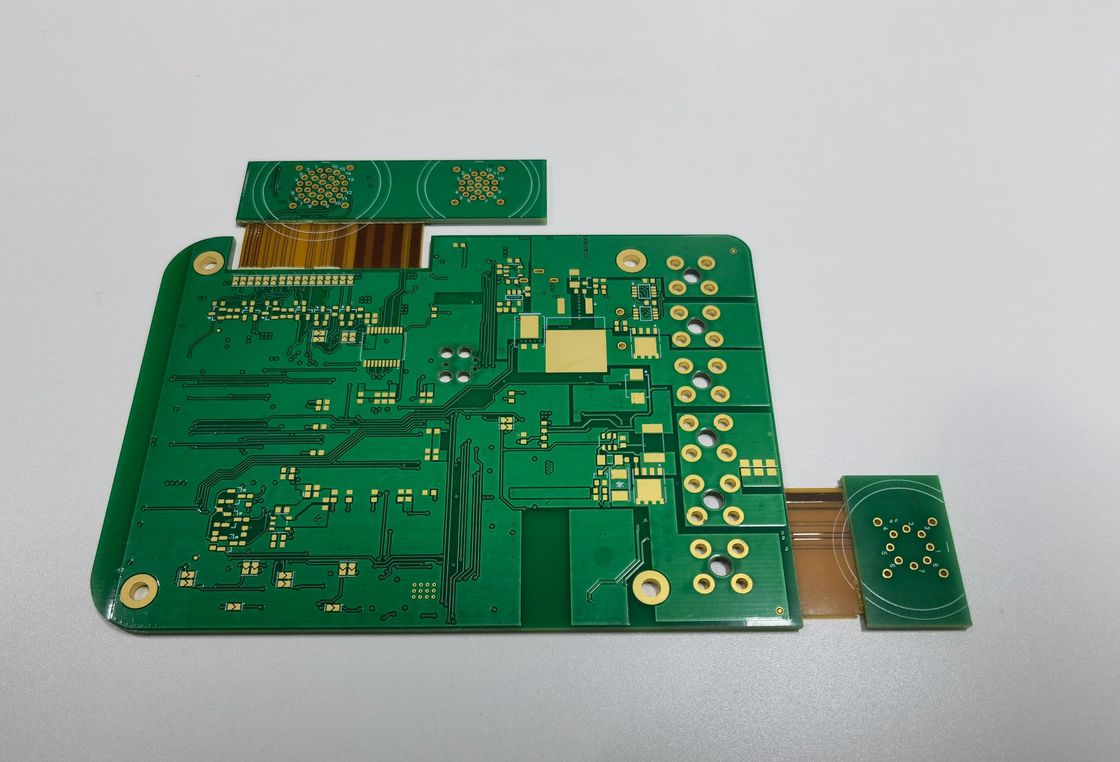

Opvouwbare rigide-flex-circuitboards voor elektronische producten

Productomschrijving:

De Stijve Flex PCB, een hoogtepunt van moderne engineering op het gebied van elektronica, integreert naadloos de robuustheid van traditionele stijve printplaten met de veelzijdigheid van flexibele circuittechnologie. Deze hybride oplossing is zorgvuldig vervaardigd om te voldoen aan de veeleisende normen van precisie-toepassingen, en garandeert betrouwbaarheid en prestaties in een breed scala aan producten, van geavanceerde medische apparaten tot robuuste lucht- en ruimtevaartcomponenten en baanbrekende consumentenelektronica.

Onze Stijve Flexibele Printplaat biedt een indrukwekkend buigradiusbereik van 0,5-10 mm. Deze functie stelt de PCB in staat om te worden gebogen of gevouwen zonder de integriteit van de elektrische verbindingen te compromitteren, wat ongeëvenaarde flexibiliteit in ontwerp en functionaliteit biedt. Het maakt het ook mogelijk dat de printplaat in onconventionele en compacte ruimtes past, waardoor de mogelijkheden voor innovatie in productontwerp worden uitgebreid.

Geconstrueerd als een 4-laags Stijve Flex PCB, biedt ons product voldoende ruimte voor complexe circuits met behoud van een slank profiel. Elke laag is zorgvuldig georganiseerd om de elektrische prestaties te optimaliseren en crosstalk te minimaliseren, zodat signalen met de grootste duidelijkheid en efficiëntie worden verzonden. Met vier lagen hoogwaardig materiaal hebben ontwerpers de vrijheid om ingewikkelde circuitlay-outs te creëren die essentieel zijn voor multifunctionele en geavanceerde elektronische apparaten.

Het lokale high-density sanforisatieproces is een bewijs van onze toewijding aan uitmuntendheid. Deze gespecialiseerde techniek verbetert de structurele stabiliteit van de printplaat, waardoor deze de mechanische spanningen van vouwen en buigen kan weerstaan. De back-drill technologie die wordt toegepast, verfijnt de signaalintegriteit verder door eventuele resterende stubs in de via's te verwijderen, die ongewenste reflecties en verlies van signaalkwaliteit kunnen veroorzaken. Dergelijke aandacht voor detail in het productieproces onderstreept onze toewijding om een Stijve Flex PCB te leveren die zowel duurzaam als hoogwaardig is.

Precisie is de sleutel tot de creatie van onze Opvouwbare Stijve Printplaat, en dit wordt weerspiegeld in de minimale trace/space specificatie van 0,1 mm. Dergelijke fijne lijntechnologie maakt meer traces per oppervlakte-eenheid mogelijk, wat bijdraagt aan de miniaturisatie van elektronische apparaten zonder functionaliteit op te offeren. Naarmate elektronische componenten steeds kleiner worden, evolueert onze Flexibel-Buigbare PCB mee en biedt oplossingen die zowel ruimte-efficiënt als krachtig zijn.

Om de hoogste kwaliteit en levensduur te garanderen, ondergaat onze Stijve Flex PCB een reeks oppervlaktebehandelingsprocessen, waaronder ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservatives), Immersion Gold, Immersion Tin en Immersion Silver. Elke behandeling wordt zorgvuldig geselecteerd om de soldeerbaarheid te verbeteren en de koperen sporen te beschermen tegen oxidatie. Het ENIG-proces biedt met name een plat oppervlak dat ideaal is voor componenten met fijne pitch, terwijl OSP een kosteneffectieve optie dient voor degenen die een kortetermijn afwerking zoeken. Immersion Gold biedt uitstekende oppervlakteplanariteit, en Immersion Tin en Silver bieden betrouwbare alternatieven met hun eigen unieke voordelen.

Onze Stijve Flex PCB is ontworpen om te voldoen aan de diverse behoeften van industrieën die hoge prestaties en betrouwbaarheid eisen. Met zijn uitzonderlijke buigradius, zorgvuldige laagconstructie, state-of-the-art sanforisatie- en back-drilling technieken, en een verscheidenheid aan oppervlaktebehandelingen, is deze Flexibel-Buigbare PCB een bewijs van technologische vooruitgang. Of het nu voor gebruik is in geavanceerde communicatieapparaten, medische technologie, of lucht- en ruimtevaart- en automotive-toepassingen, onze Opvouwbare Stijve Printplaat is de oplossing waar ingenieurs en ontwerpers naar op zoek zijn geweest – een product dat de kloof overbrugt tussen de mechanische flexibiliteit van flex circuits en de elektrische capaciteiten van stijve printplaten.

Functies:

• Productnaam: Stijve Flex PCB
• Materiaal: FR4, Polyimide, PET
• Producttype: PCB Assemblage
• Componenten: SMD, BGA, DIP, Etc.
• PCB Laag: 1-28 lagen
• Gatafwijking: ±0,05 mm
• Ook bekend als: Buigbare Stijve Printplaat
• Ook bekend als: Stijve Flexibele Printplaat
• Ook bekend als: Opvouwbare Stijve Printplaat

Technische Parameters:

Toepassingen:

Het Stijve Flex PCB product, een opmerkelijke innovatie in de elektronica-industrie, biedt een unieke combinatie van stijfheid en flexibiliteit die essentieel is in moderne elektronische toepassingen. Deze Buigbare Printplaat is ontworpen om 1 tot 8 keer te worden gebogen, waardoor het een ideale oplossing is voor een verscheidenheid aan toepassingen waar ruimte beperkt is en complexe geometrieën vereist zijn.

Met oppervlaktebehandelingen zoals ENIG, OSP, Immersion Gold, Tin en Silver, zorgt de Stijve Flex PCB voor een uitstekende oppervlakteplanariteit en betrouwbare soldeerbaarheid, wat cruciaal is voor het verkrijgen van sterke mechanische verbindingen en elektrische verbindingen. De Oppervlakteafwerking van HASL LF (Hot Air Solder Leveling Lead-Free) verbetert verder de milieuvriendelijkheid en geschiktheid voor een groot aantal industrieën, waaronder medische, lucht- en ruimtevaart, en consumentenelektronica, waar loodvrije toepassingen verplicht zijn.

Het producttype, PCB Assemblage, betekent dat deze Stijve Flex PCB niet zomaar een kale printplaat is, maar een complete assemblage-oplossing, die de stijve en flexibele delen integreert in één gestroomlijnde eenheid. Dit inherente ontwerpkenmerk maakt een naadloze overgang tussen de stijve en flexibele zones mogelijk, waardoor het een uitzonderlijke keuze is voor dynamische toepassingen die zowel stabiliteit als aanpassingsvermogen vereisen.

Een van de meest significante technische kenmerken van deze Stijve Flex Printbedradingsplaat is de mogelijkheid om een Minimale Trace/Space van 0,1 mm te hebben. Deze smalle trace en space maken circuits met een hogere dichtheid mogelijk, wat een cruciaal kenmerk is voor geavanceerde elektronische apparaten die miniaturisatie eisen zonder prestaties op te offeren.

Toepassingsgelegenheden en scenario's voor deze Buigbare Stijve Printplaat zijn enorm. In draagbare technologie maakt de flexibiliteit van de printplaat het mogelijk om ergonomische ontwerpen te volgen en comfortabel te integreren met de bewegingen van de gebruiker. In defensie- en lucht- en ruimtevaarttoepassingen kunnen de robuustheid en betrouwbaarheid van de stijve secties de eisen van zware omgevingen weerstaan, terwijl de flexibele secties kunnen voorzien in de behoefte aan dichte componentenverpakkingen en complexe bedrading die in krappe ruimtes moet passen.

Medische apparaten, met name die welke mobiliteit vereisen of onderhevig zijn aan frequente beweging, profiteren van het vermogen van de Stijve Flex PCB om te buigen en te flexen zonder de integriteit van de elektronische schakelingen te compromitteren. Camera's, smartphones en geavanceerde sensoren gebruiken ook deze printplaten vanwege hun vermogen om een hoge signaalintegriteit te behouden terwijl ze worden gebogen of gevouwen binnen de beperkingen van slanke en compacte ontwerpen.

Concluderend is het Stijve Flex PCB product een veelzijdige oplossing die voldoet aan een groot aantal scenario's waar traditionele stijve printplaten tekortschieten. De flexibiliteit en duurzaamheid, gecombineerd met geavanceerde behandelingsopties en de mogelijkheid voor fijne trace-spacing, maken het een onmisbaar onderdeel in het steeds evoluerende landschap van elektronisch productontwerp.

Maatwerk:

Ons Stijve Flex PCB product biedt uitgebreide Product Maatwerk Services om aan uw precieze ontwerpvereisten te voldoen. Met een maximaal aantal lagen van 52L kan onze Flexibele Stijve Circuit Board constructie complexe ontwerpen en toepassingen met hoge dichtheid accommoderen. Precisie is de sleutel in ons productieproces, en we zorgen voor een gatafwijking van slechts ±0,05 mm, waardoor de integriteit van uw Flex-Rigid Printplaat verbindingen behouden blijft.

Oppervlakteafwerking is cruciaal voor betrouwbaar solderen en langdurige prestaties, daarom bieden we HASL LF (Lead-Free Hot Air Solder Leveling) voor onze Flexibel-Buigbare PCB's. Deze milieuvriendelijke optie biedt een uitstekende oppervlakteplanariteit en is ideaal voor componenten met fijne pitch.

Om uw PCB naar exacte specificaties te vormen, omvatten onze profileringsponsmogelijkheden Routeren, V-CUT en Afschuinen. Deze technieken zorgen voor schone randen en precieze afmetingen voor eenvoudige montage en installatie van uw Flex-Rigid Printplaat.

Voor hoogwaardige toepassingen waar ruimte beperkt is, kan onze Stijve Flex PCB worden aangepast met een minimale trace/space van 0,1 mm, waardoor meer circuits per oppervlakte-eenheid mogelijk zijn en de trend van miniaturisatie in elektronica wordt ondersteund.

Ondersteuning en Diensten:

Stijve Flex PCB combineert het beste van zowel stijve printplaten als flexibele circuits die samen in één circuit zijn geïntegreerd. De technische ondersteuning en diensten van het product omvatten hulp bij ontwerp en lay-out, materiaalkeuze, stack-up strategie en optimalisatie van het productieproces. Ons team biedt begeleiding over hoe de Stijve Flex technologie het beste kan worden gebruikt voor uw specifieke toepassing, en garandeert de betrouwbaarheid, duurzaamheid en prestaties van het eindproduct. We bieden ook ondersteuning bij het oplossen van problemen voor eventuele problemen die zich voordoen tijdens het fabricageproces of tijdens gebruik, inclusief elektrische testen, structurele analyse en faalanalyse indien nodig. Onze diensten zijn gericht op het helpen verminderen van uw time-to-market en het verbeteren van de algehele efficiëntie van uw elektronische assemblages.
