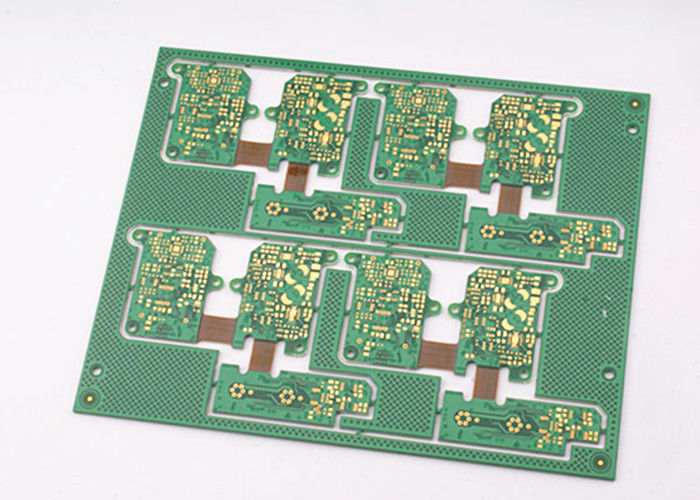

Aanpassing 4 laag Rigid Flex PCB ENIG/OSP/Immersion Gold/Tin/Silver Treatment

Productbeschrijving:

Het product Rigid Flex PCB is een opmerkelijke technologische vooruitgang op het gebied van elektronische componenten.een hybride constructie bieden die de beste eigenschappen van zowel starre als flexibele schakeltechnologieën combineertDeze innovatieve oplossing is ontworpen om te voldoen aan de veeleisende eisen van verschillende high-end elektronische toepassingen, waarbij ruimte, gewicht en betrouwbaarheid cruciale overwegingen zijn.De Rigid Flex PCB is een belichaming van veelzijdigheid en duurzaamheid, die een naadloze overgang tussen starre en flexibele gebieden biedt, waardoor een compacter en betrouwbaarder productontwerp mogelijk is.

Het kernmateriaal dat wordt gebruikt bij de bouw van deze printplaten is een combinatie van FR4, Polyimide en PET.FR4 is een algemeen aanvaard glasvezelversterkt epoxylaminaat dat een uitstekende dimensionale stabiliteit en mechanische sterkte biedt, waardoor het geschikt is voor de stijve secties van het PCB. Polyimide, bekend om zijn flexibiliteit en hoge temperatuurbestendigheid, wordt gebruikt in de flexibele delen,de nodige buigbaarheidskenmerken bieden zonder afbreuk te doen aan de prestatiesPET, een thermoplastisch polymeer, wordt ook gebruikt vanwege zijn flexibiliteit, duurzaamheid en kosteneffectiviteit.Deze driehoek van materialen zorgt ervoor dat het Rigid Flex PCB niet alleen robuust is, maar ook de strengheid van verschillende omgevingsomstandigheden kan weerstaan.

Als buigbaar printplaat garandeert het Rigid Flex PCB een flexibiliteit van 1-8 keer.Deze mate van flexibiliteit maakt het een ideale keuze voor toepassingen die herhaalde beweging of buiging vereisenHet vermogen om te buigen zonder schade aan de circuits te veroorzaken is een cruciaal aspect van het ontwerp.en dit product voldoet aan die eis met gemak, waardoor de betrouwbaarheid en de functionaliteit op lange termijn worden gewaarborgd.

De nauwkeurigheid van de vervaardiging van de Rigid Flex PCB wordt weerspiegeld in de afwijking van de gaten, die op een opmerkelijke ± 0,05 mm ligt.Deze hoge nauwkeurigheid zorgt ervoor dat de onderdelen en doorgangen met uitzonderlijke nauwkeurigheid worden geplaatstDeze nauwkeurige aandacht voor detail is van cruciaal belang voor hoge snelheidssignaalapplicaties.waar zelfs de geringste afwijking de algemene prestaties kan verstoren.

Met een afmeting van 41,55*131 mm is de Flexible Rigid Circuit Board ontworpen om in een breed scala aan productconfiguraties te passen.Deze specifieke grootte maakt optimaal gebruik van de ruimte binnen het apparaat, waardoor ontwerpers meer functies kunnen opnemen in kleinere vormfactoren.De compacte afmetingen in combinatie met de hybride ontwerpaanpak maken het mogelijk geavanceerde elektronica te ontwikkelen die lichter en dunner zijn zonder de functionaliteit op te offeren.

Het producttype voor dit aanbod is PCB-assemblage, wat betekent dat het Rigid Flex PCB klaar is voor de integratie van verschillende elektronische componenten.De mogelijkheid om meerdere starre en flexibele platen in één verzameling te combineren, vermindert de behoefte aan aansluitingen en kabelsDeze integratie vereenvoudigt het assemblageproces, vermindert de totale kosten,en verbetert de prestaties van het eindproduct.

Kortom, de Flex-Rigid Printed Circuit Board is een bewijs van de vindingrijkheid en vooruitgang in PCB-ontwerp en -productie.Het compacte ontwerp maakt het een onmisbaar onderdeel van moderne elektronische apparaten.Of het nu gaat om consumentenelektronica, medische apparatuur, militaire apparatuur of ruimtevaarttoepassingen, de Rigid Flex PCB is ontworpen om aan de hoogste normen van prestaties en betrouwbaarheid te voldoen.,Het is de voorkeur voor zowel vernieuwers als fabrikanten.

Kenmerken:

• Productnaam: Rigid Flex PCB
• Afwerking van het oppervlak: HASL LF
• Profielpunching: routing, V-CUT, beveling
• Aantal lagen: 4 lagen
• Sanforized: Plaatselijke hoge dichtheid, back drill
• Maximale laag: 52L
• Flexibel stijf circuitbord
• Flex-Rigid Printed Circuit Board
• Rigid Flexible Printed Circuit Board

Technische parameters:

Toepassingen:

Het Rigid Flex Printed Wiring Board, dat het beste van zowel stijve als flexibele schakelingen combineert, is een essentieel onderdeel geworden van de moderne elektronica.Het product is ontworpen om van 1-8 keer te worden gebogen, waardoor het kan worden gebruikt in toepassingen waarbij het product aan bepaalde vormen moet voldoen of bewegingen en buigingen moet kunnen weerstaan.Deze flexibiliteit maakt het perfect voor gebruik in complexe, driedimensionale productontwerpen.

Met een maximaal aantal lagen van maximaal 52 lagen kan het Rigid Flex PCB een dichte populatie componenten bevatten, waardoor het geschikt is voor zeer geavanceerde elektronische assemblages.Dit hoge aantal lagen is een indicatie van de veelzijdigheid en aanpassingsvermogen van het product voor verschillende complexe toepassingenBovendien is het product verkrijgbaar in configuraties van 1 tot 28 lagen voor het PCB, wat een breed scala aan flexibiliteit en stijfheid biedt, afhankelijk van de toepassing.

De opties voor oppervlaktebehandeling voor de Rigid Flex Printed Wiring Board zijn ENIG, OSP, Immersion Gold, Tin en Silver.en een robuuste interface voor het bevestigen van componentenEen dergelijke verscheidenheid aan behandelingen zorgt ervoor dat het product kan worden aangepast aan de specifieke milieueisen en operationele vereisten van de toepassing waarin het wordt gebruikt.

Met een buigradius van 0,5 tot 10 mm kan de flexibele rigide circuit board zo worden ontworpen dat deze in krappe ruimtes past en om randen of hoeken kan worden gewikkeld,het maakt het een ideale oplossing voor compacte en draagbare elektronische apparatenDe kleine buigradius helpt ook bij het minimaliseren van de spanning op de elektrische verbindingen tijdens het buigen, waardoor een langere levensduur voor de toepassing wordt gewaarborgd.

De toepassingen van de Rigid Flex PCB zijn uitgebreid en divers. Ze worden vaak aangetroffen in de luchtvaartindustrie, waar de combinatie van lichtgewicht, flexibiliteit en hoge betrouwbaarheid cruciaal is.Medische hulpmiddelen profiteren ook van Rigid Flex-PCB's vanwege hun vermogen om te voldoen aan de ergonomische vormen van draagbare technologie en de strenge betrouwbaarheidseisenIn de consumentenelektronica, zoals smartphones en camera's, worden Rigid Flex Printed Wiring Boards gebruikt om de ruimte te maximaliseren en de duurzaamheid te vergroten.de Rigid Flex-PCB's worden gebruikt vanwege hun vermogen om te weerstaan aan ruwe omgevingen en trillingen, waardoor ze perfect zijn voor voertuiggebonden systemen en sensoren.

Samenvattend is het Rigid Flex Printed Wiring Board een zeer aanpasbare en duurzame oplossing die geschikt is voor een groot aantal toepassingen waar ruimte, flexibiliteit en betrouwbaarheid voorop staan.Het aanpasbare aantal lagen, oppervlaktebehandelingen en buigradius maken het een waardevol onderdeel op het gebied van onder andere lucht- en ruimtevaart, geneeskunde, consumentenelektronica en de automobielindustrie.

Aanpassing:

Ons Flex Rigid PCB product biedt een reeks aanpassingsdiensten om aan uw specifieke ontwerpvereisten te voldoen.ervoor zorgen dat uw Rigid Flexible Printed Circuit Board zowel duurzaam als betrouwbaar isMet de optie voor een constructie met 4 lagen kunnen we complexe schakelingen ontwerpen zonder afbreuk te doen aan flexibiliteit of stijfheid.

Als toonaangevende leverancier van pcb-assemblage-diensten begrijpen we het belang van precisie.het garanderen van strenge normen voor uw flexibele-buigbare PCB-projectenOnze geavanceerde productieprocessen zorgen ervoor dat elk PCB met zorgvuldige aandacht voor detail wordt vervaardigd.

Om de prestaties en levensduur van uw Flex Rigid PCB te verbeteren, omvat onze oppervlakteafwerking HASL LF (Lead-Free Hot Air Solder Leveling),die een superieure lasbaarheid en weerstand tegen corrosie biedt, waardoor het een ideale keuze is voor milieuvriendelijke toepassingen waarvoor een rigide flexibele printplaat nodig is.

Ondersteuning en diensten:

Onze Rigid Flex PCB-producten worden ondersteund door een uitgebreid technisch ondersteunings- en servicepakket om het hoogste niveau van prestaties en betrouwbaarheid te garanderen.Ons team van deskundigen is toegewijd aan het leveren van de volgende diensten::

Voorverkoopconsultatie:Onze deskundige medewerkers staan tot uw beschikking om u te helpen bij het kiezen van de juiste Rigid Flex PCB oplossing voor uw specifieke toepassingsbehoeften.en kostenoptimalisatie om ervoor te zorgen dat u de meeste waarde krijgt van onze producten.

Ontwerpondersteuning:Wij bieden ontwerpsupport om u te helpen bij het maken van een Rigid Flex PCB die voldoet aan uw technische vereisten.en meer om u te helpen uw ontwerp te optimaliseren voor de productie.

Prototyping:Om u te helpen bij het valideren van uw ontwerp voor de volledige productie, bieden wij snelle prototyping diensten.Er moet worden gewerkt aan de ontwikkeling van een nieuwe technologie..

Productieondersteuning:Onze state-of-the-art productiefaciliteiten zijn uitgerust om hoogwaardige Rigid Flex PCB's te produceren met precisie en efficiëntie.van de inkoop van materialen tot de definitieve montage.

Kwaliteitsborging:We streven ernaar producten te leveren die voldoen aan de hoogste kwaliteitsnormen.Ons strenge kwaliteitsbewakingsproces omvat inspectie en testen om ervoor te zorgen dat elk Rigid Flex PCB voldoet aan uw specificaties en industriestandaarden.

Technische documentatie:Wij leveren uitgebreide technische documentatie voor onze Rigid Flex PCB producten, met inbegrip van gedetailleerde specificaties, gebruikershandleidingen,en onderhoudsgidsen om u te helpen bij de juiste behandeling en het gebruik van onze producten.

Ondersteuning na verkoop:Onze relatie met onze klanten eindigt niet met een verkoop. We bieden after-sales ondersteuning om eventuele problemen of problemen op te lossen die kunnen ontstaan tijdens het gebruik van onze Rigid Flex PCB's.Onze technische ondersteuning is altijd klaar om u te helpen om uw tevredenheid te waarborgen..

Opleiding:Om ervoor te zorgen dat u volledig kunt profiteren van de mogelijkheden van onze Rigid Flex PCB's, bieden wij trainingsessies aan die verschillende aspecten omvatten, waaronder installatie, bediening en onderhoud.

We zijn toegewijd om u de ondersteuning en diensten te bieden die u nodig heeft om te slagen met onze Rigid Flex PCB producten.van het eerste onderzoek tot de ondersteuning na de aankoop.
