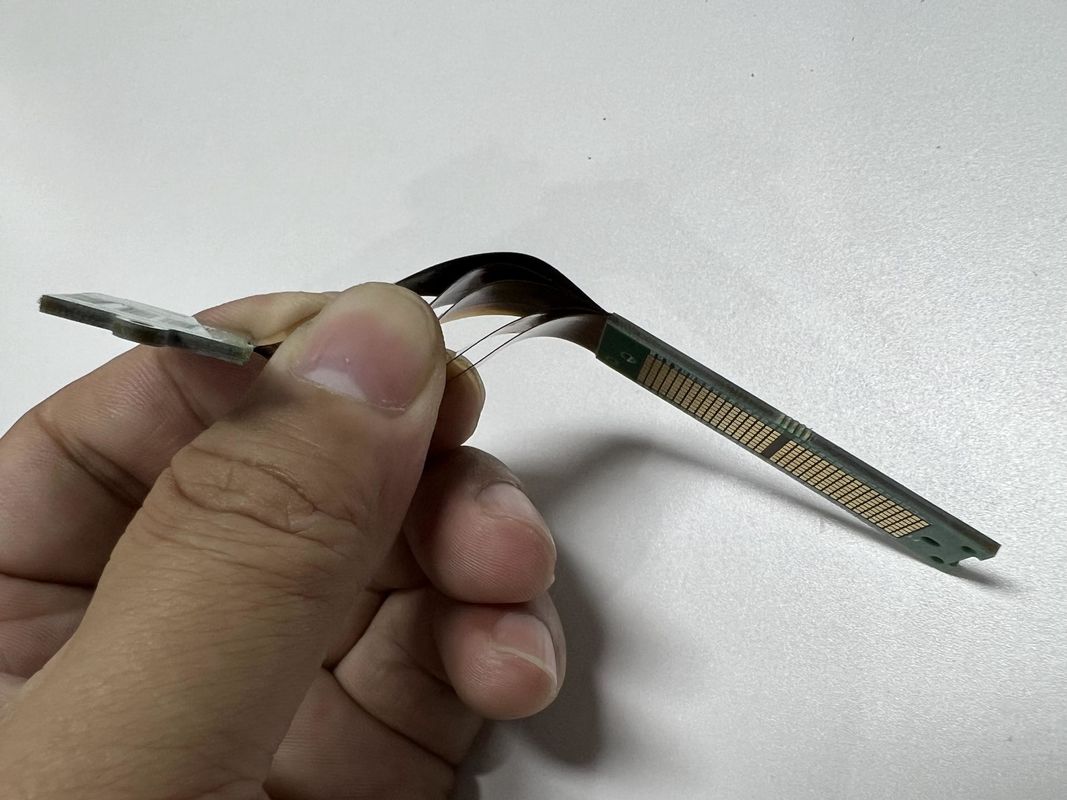

10 lagen Flexible Rigid PCB Assembly met V CUT Routing Immersion Gold Treatment

Productomschrijving:

De Rigid Flex PCB vertegenwoordigt een opmerkelijke fusie van rigide en flexibele circuittechnologieën, en biedt een unieke oplossing voor complexe elektronische toepassingen. Deze hybride constructie integreert de beste eigenschappen van rigide printplaten (PCB's) en flexibele circuits, wat resulteert in een product dat uitzonderlijke betrouwbaarheid en duurzaamheid levert. De Rigid Flex PCB is een ideale keuze wanneer u een buigbare rigide printbedradingskaart nodig heeft die bestand is tegen de eisen van dynamische buiging, terwijl de precisie en robuustheid van een traditionele PCB behouden blijven.

Met een veelzijdig bereik van 1 tot 28 lagen zijn deze PCB's bedreven in het voldoen aan de ingewikkelde en veelzijdige behoeften van diverse industrieën, waaronder medische apparatuur, lucht- en ruimtevaart en consumentenelektronica. De veelzijdigheid in lagen van de Rigid Flex PCB maakt toepassingen met hoge dichtheid mogelijk, waarbij ruimte en gewicht kritieke factoren zijn. De ontwerpvrijheid die de Flex Rigid PCB-technologie biedt, maakt complexe geometrieën en creatievere lay-outs mogelijk, waardoor ingenieurs de ruimtelijke beperkingen van conventionele rigide borden kunnen overwinnen.

De Rigid Flex PCB is compatibel met een breed scala aan componenten, waaronder Surface-Mounted Devices (SMD's), Ball Grid Arrays (BGA's) en Dual In-line Packages (DIP's), onder andere. Deze compatibiliteit zorgt ervoor dat deze borden kunnen worden gebruikt in een overvloed aan moderne elektronische assemblages, ter ondersteuning van zowel snelle digitale toepassingen als robuuste analoge systemen. De veelzijdigheid in componentenaccommodatie maakt Flexibele-Buigbare PCB's een uitstekende keuze voor ingewikkelde ontwerpen die een mix van snelle digitale verwerking en stabiele analoge metingen vereisen.

Een cruciaal aspect van de Rigid Flex PCB is het vermogen om een gecontroleerde buigradius te handhaven, variërend van 0,5 tot 10 mm. Deze functie is essentieel voor het waarborgen van de levensduur en betrouwbaarheid van de flexibele secties tijdens gebruik. Door de integriteit van de buigradius te handhaven, kan de Rigid Flex PCB talloze buigcycli ondergaan zonder de prestaties te compromitteren. Dit maakt het bijzonder waardevol in toepassingen waar het bord zich aan bepaalde vormen moet aanpassen of moet worden gebogen tijdens de installatie of werking.

Profiel- en ponsingstechnieken zoals routering, V-CUT en afschuining worden toegepast om de Rigid Flex PCB zijn definitieve vorm te geven en de integratie in diverse behuizingen of omhulsels te vergemakkelijken. Deze precisietechnieken zorgen voor schone randen en nauwkeurige afmetingen, wat bijdraagt aan het gemak van assemblage en installatie in het eindproduct. Bovendien is het door het gebruik van deze geavanceerde profielmethoden mogelijk om complexe contouren en functies te creëren die cruciaal zijn voor de functionaliteit van de eindassemblage.

Oppervlakteafwerking is een essentieel aspect van PCB-productie, dat de soldeerbaarheid en levensduur van het bord beïnvloedt. De Rigid Flex PCB is afgewerkt met Hot Air Solder Leveling (HASL) Lead-Free (LF) coating, die een robuust, betrouwbaar oppervlak biedt voor componentensoldeerwerk. Dit type oppervlakteafwerking zorgt ervoor dat de borden voldoen aan de milieu- en gezondheidsnormen door het gebruik van lood te vermijden, terwijl ook een uitstekende soldeerbaarheid wordt gehandhaafd voor zowel loodvrije als gelegeerde soldeerprocessen.

Samenvattend is de Rigid Flex PCB een geavanceerd product dat de kloof overbrugt tussen rigide en flexibele circuitoplossingen. Het biedt de veerkracht en structurele integriteit van een traditionele PCB, naast de veelzijdigheid en aanpasbaarheid van een flexibel circuit. Of u nu te maken heeft met krappe bochten, complexe componentconfiguraties of veeleisende omgevingsomstandigheden, de Rigid Flex PCB is een formidabele optie die ongeëvenaarde prestaties en betrouwbaarheid levert.

Functies:

• Productnaam: Rigid Flex PCB
• Behandeling: ENIG/OSP/Immersion Gold/Tin/Silver
• Componenten: SMD, BGA, DIP, enz.
• Buigradius: 0,5-10 mm
• Materiaal: FR4, Polyimide, PET
• Profielponsen: Routering, V-CUT, Afschuining

Technische parameters:

Toepassingen:

De Rigid Flex Printed Wiring Board (PWB) is een zeer veelzijdig product dat de beste eigenschappen van rigide en flexibele printplaten naadloos combineert. Dit innovatieve ontwerp biedt een veelheid aan toepassingsmogelijkheden, met name dankzij de unieke kenmerken zoals profielponsen — routering, V-CUT, afschuining — flexibiliteit variërend van 1 tot 8 keer, en precisieafmetingen van 41,55*131 mm. De Flex Rigid PCB assemblage is afgestemd op de eisen van diverse hightech-industrieën.

Een van de prominente toepassingsscenario's voor de buigbare rigide printbedradingskaart is in de lucht- en ruimtevaartindustrie. De combinatie van rigide gebieden voor het monteren van componenten en flexibele verbindingen voor buigen en vouwen maakt deze PCB's ideaal voor complexe lucht- en ruimtevaart elektronica waar ruimte beperkt is en betrouwbaarheid onder stress een must is. De profielponsmogelijkheden zoals routering en V-CUT bieden de nodige precisie voor montage in krappe compartimenten, terwijl het lokale hoge dichtheid attribuut zorgt voor robuuste signaalintegriteit.

Op medisch gebied worden Flex Rigid PCB's veelvuldig gebruikt in draagbare en implanteerbare apparaten. De flexibiliteitsfunctie, die 1-8 keer buigen mogelijk maakt, is cruciaal voor apparaten die zich aan het menselijk lichaam moeten aanpassen of ermee moeten meebewegen, zoals geavanceerde protheses of flexibele monitoren. De sanforized functie, met name de back drill, zorgt voor betrouwbare prestaties in deze kritieke toepassingen waar falen geen optie is.

Consumentenelektronica is een ander gebied waar Rigid Flex PWB's onmisbaar zijn geworden. Van smartphones tot flexibele wearables, deze PCB's worden gebruikt vanwege hun vermogen om te worden gevormd tot ergonomische ontwerpen die naadloos passen in kleine apparaten. De combinatie van lokale bedrading met hoge dichtheid en de duurzame maar buigbare aard van de PCB's maakt ze perfect voor de nieuwste generatie compacte en geavanceerde gadgets.

Defensiesystemen maken ook gebruik van de robuustheid en aanpasbaarheid van de Rigid Flex Printed Wiring Board. De hoge flexibiliteit maakt geavanceerde wapens en communicatieapparatuur mogelijk met meer dynamische ontwerpen, terwijl de rigide secties de nodige ondersteuning bieden voor kritieke componenten. De profielponstechnieken zoals afschuining zorgen ervoor dat deze borden kunnen worden geïntegreerd in apparaten met strikte ruimte- en vormbeperkingen.

Automobieltoepassingen, met name in moderne voertuigen met geavanceerde elektronische systemen, profiteren van het compacte formaat en de betrouwbaarheid van Flex Rigid PCB's. De afmetingsspecificiteit van 41,55*131 mm kan cruciaal zijn voor integratie in krappe ruimtes binnen het dashboard of de elektronische regelunits van een voertuig. Bovendien is het vermogen om de stress van voertuigbewegingen te weerstaan zonder de functionaliteit te compromitteren een bewijs van hun ontwerp- en fabricagekwaliteit.

Maatwerk:

Onze state-of-the-art buigbare rigide printbedradingskaart (Rigid Flex PCB) product biedt geavanceerde maatwerkdiensten die zijn afgestemd op uw specifieke vereisten. Met afmetingen van 41,55*131 mm kunnen onze borden worden geconfigureerd tot maximaal 52 lagen, wat zorgt voor interconnectie met hoge dichtheid voor complexe ontwerpen.

De Flex Rigid PCB maatwerk maakt 1-28 lagen mogelijk, wat zorgt voor een perfecte balans tussen flexibiliteit en rigiditeit om aan uw toepassingsbehoeften te voldoen. De oppervlakteafwerking wordt bereikt met HASL LF (Lead-Free Hot Air Solder Leveling), wat zorgt voor betrouwbare soldeerbaarheid en een glad oppervlak voor componentmontage.

Om te voldoen aan diverse assemblage- en verpakkingsvereisten, omvatten onze opvouwbare rigide printplaat maatwerkdiensten profielponsmogelijkheden zoals routering, V-CUT en afschuining, zodat het bord perfect in uw productontwerp past.

Ondersteuning en diensten:

Onze Rigid Flex PCB producten worden geleverd met uitgebreide technische ondersteuning en diensten om uw tevredenheid en het succes van uw projecten te garanderen. Ons team van experts staat klaar om u te helpen met al uw technische vragen of uitdagingen. Wij bieden een reeks diensten, waaronder ontwerpconsultatie, om u te helpen uw Rigid Flex PCB te optimaliseren voor prestaties en maakbaarheid.

Verdere diensten omvatten elektrische testen om de PCB-functionaliteit te garanderen, gedetailleerde documentatie ter ondersteuning van uw technische inspanningen, en after-sales ondersteuning voor eventuele problemen na implementatie. Onze toewijding is om u de hoogste kwaliteit ondersteuning te bieden voor onze Rigid Flex PCB oplossingen, zodat uw toepassingen soepel en efficiënt verlopen.
