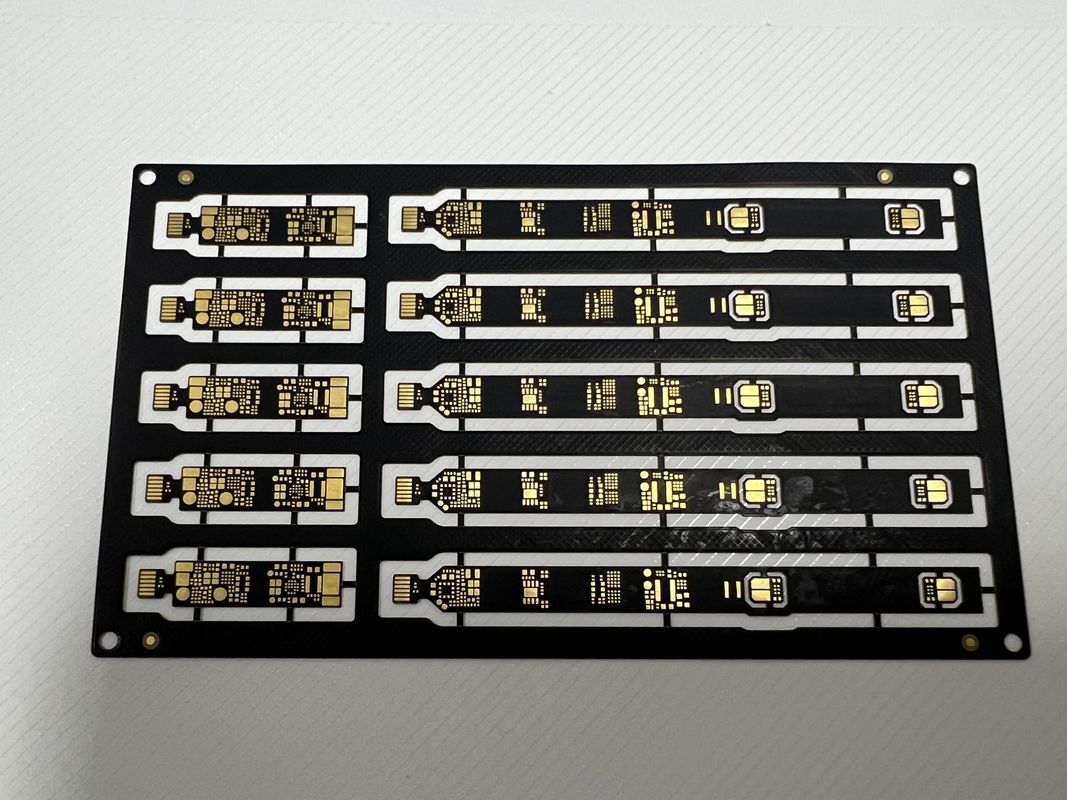

Plaatselijke dichtheid Sanforized Rigid Flex PCB Assembly 4 Layer 0.1mm Trace met SMD BGA-componenten

Productbeschrijving:

De Rigid Flex PCB is een innovatief product dat de robuustheid van een traditionele rigide printplaat vakkundig combineert met de veelzijdigheid van flexibele printplaattechnologie. Deze hybride oplossing is ontworpen om te voldoen aan de strenge eisen van moderne elektronica, waar ruimtebeperkingen en functionele complexiteit een meer geavanceerde benadering van schakelingen vereisen. De Rigid Flex PCB is ideaal voor dynamische of toepassingen met hoge flexibiliteit en biedt ongeëvenaarde duurzaamheid en betrouwbaarheid in een breed scala aan elektronische apparaten.

Onze Rigid Flex PCB's zijn verkrijgbaar in een breed scala aan configuraties, met opties variërend van 1 tot 28 lagen. Deze flexibiliteit zorgt ervoor dat onze producten kunnen voldoen aan diverse ontwerpcomplexiteiten en specificaties voor elektrische prestaties. Of u nu werkt aan een eenvoudig apparaat of een complex, meerlaags systeem, onze Rigid Flex PCB's kunnen worden aangepast aan uw exacte behoeften.

De integratie van componenten op onze Rigid Flex PCB's wordt met de grootste precisie uitgevoerd. We bieden plaats aan een verscheidenheid aan componenten, waaronder Surface-Mount Devices (SMD), Ball Grid Arrays (BGA), Dual In-line Packages (DIP) en andere. Onze geavanceerde assemblage technieken zorgen voor een veilige en betrouwbare verbinding voor alle componenten, wat cruciaal is voor de prestaties en levensduur van het eindproduct.

Profilering en ponsen worden met nauwgezette aandacht voor detail uitgevoerd, met opties zoals frezen, V-snede en afschuining. Deze processen zijn cruciaal om ervoor te zorgen dat de Rigid Flex Printed Wiring Boards perfect passen binnen de aangewezen behuizing en nauwkeurig uitlijnen met andere mechanische componenten. Onze state-of-the-art apparatuur zorgt ervoor dat elke printplaat volgens precieze specificaties wordt gesneden, wat resulteert in een gepolijste en professionele afwerking.

Flexibiliteit is een hoeksteen van de Flex Rigid PCB. Met de mogelijkheid om 1 tot 8 keer te buigen, zijn onze producten gebouwd om zich aan te passen aan de fysieke beperkingen van hun omgeving zonder de prestaties te compromitteren. Dit niveau van flexibiliteit is essentieel voor toepassingen die vereisen dat de printplaat een bepaalde vorm aanneemt of regelmatig beweging weerstaat. Het opent ook nieuwe ontwerpmogelijkheden voor ingenieurs die willen innoveren in krappe ruimtes.

Precisie is van het grootste belang bij de productie van Flex-Rigid Printed Circuit Boards. Ons productieproces is fijn afgesteld om ervoor te zorgen dat de afwijking van de gatpositie binnen ±0,05 mm wordt gehouden. Deze uitzonderlijke nauwkeurigheid is cruciaal voor de correcte plaatsing van componenten, met name voor ontwerpen met hoge dichtheid en een groot aantal via's, of voor producten die een precieze uitlijning met andere delen van het systeem vereisen.

De Rigid Flex PCB is meer dan alleen een stuk hardware; het is een bewijs van de vooruitgang op het gebied van elektronica-engineering. Door de voordelen van rigide en flexibele technologieën te combineren, bieden deze printplaten een oplossing die zowel praktisch als innovatief is. Dit product gaat niet alleen over wat het vandaag kan doen, maar ook over het empoweren van ontwerpers en ingenieurs om de grenzen van wat morgen mogelijk is te verleggen.

Samenvattend vertegenwoordigt de Rigid Flex PCB de voorhoede van printplaattechnologie. Het biedt de sterkte en stabiliteit van een rigide printplaat, terwijl het de aanpasbaarheid van een flexibele printplaat biedt. Met opties voor 1-28 lagen, de mogelijkheid om een reeks componenten op te nemen, nauwkeurige profilering en ponsen, aanzienlijke flexibiliteit en nauwkeurige afwijkingen van de gatpositie, staat dit product als een veelzijdige en betrouwbare keuze voor een veelvoud aan elektronische toepassingen.

Functies:

• Productnaam: Rigid Flex PCB
• Afwijking gatpositie: ±0,05 mm
• Aantal lagen: 4 lagen
• Producttype: PCB-assemblage
• Buigradius: 0,5-10 mm
• Oppervlakteafwerking: HASL LF
• Ook bekend als een flexibele stijve printplaat
• Kan worden aangeduid als een flexibele rigide printplaat
• Beschikt over flexibele, buigbare PCB-technologie voor veelzijdig gebruik

Technische parameters:

Toepassingen:

De Rigid Flex PCB, een combinatie van robuuste rigide printplaten en flexibele connectoren, is een innovatieve oplossing die de beste eigenschappen van beide printplaattypen combineert. Het is een buigbare printplaat die is ontworpen om stabiliteit te garanderen in delen waar de structuur van het grootste belang is, maar toch flexibiliteit biedt om verschillende secties van een apparaat naadloos te verbinden. De buigradius van het product varieert van 0,5 mm tot 10 mm, wat strakke bochten in compacte ruimtes mogelijk maakt zonder de integriteit van de schakelingen te compromitteren.

Met maximaal 52 lagen (Max. laag) is de Rigid Flex Printed Wiring Board in staat om complexe, meerlaagse ontwerpen te ondersteunen die typisch zijn voor geavanceerde elektronische apparaten. Dit niveau van veelzijdigheid in lagen is met name gunstig in toepassingen zoals ruimtevaart, medische apparaten en defensiesystemen, waar ruimte beperkt is en functionaliteit niet mag worden opgeofferd.

Het lokale hoge dichtheid kenmerk zorgt ervoor dat zelfs in de kleinste gebieden van de printplaat een groot aantal verbindingen kan worden ondergebracht. Dit wordt aangevuld met een back drill functie die helpt bij het verminderen van de inductie van de printplaat en het verbeteren van de signaalintegriteit, wat essentieel is voor toepassingen met snelle circuits. Het sanforized proces dat wordt gebruikt bij de productie van Flex Rigid PCB's garandeert dat elke printplaat voldoet aan de precieze maateisen, waardoor mogelijke stress op de materialen van de printplaat wordt geëlimineerd en betrouwbaarheid wordt gewaarborgd.

Bovendien is de Rigid Flex PCB vervaardigd met talrijke profilering- en pons technieken, zoals frezen, V-snede en afschuining. Deze methoden verbeteren het mechanische uithoudingsvermogen van de printplaat en dragen bij aan het montagegemak, wat met name belangrijk is in scenario's met volumeproductie. Afschuining helpt bijvoorbeeld bij een soepelere invoeging van de printplaat in connectoren, waardoor slijtage tijdens het assemblageproces wordt verminderd.

Met een minimale spoor/afstand van 0,1 mm kan de Rigid Flex PCB de plaatsing van componenten met hoge dichtheid accommoderen die steeds noodzakelijker is in moderne elektronische apparaten. Deze fijne lijn technologie maakt een groter aantal componenten per oppervlakte-eenheid mogelijk, waardoor het een ideale keuze is voor toepassingen waar ruimteoptimalisatie cruciaal is, zoals in smartphones, camera's en draagbare technologie.

Gezien deze attributen vindt de Rigid Flex PCB zijn toepassing in een breed scala aan gelegenheden en scenario's. Het is de aangewezen keuze voor engineeringteams die op zoek zijn naar een oplossing die een combinatie van compact ontwerp, duurzaamheid en hoge prestaties vereist. Of het nu gaat om de dynamische buigbehoeften van een draagbaar apparaat of de hoge betrouwbaarheid die vereist is in satellietsystemen, de Rigid Flex PCB onderscheidt zich als een veelzijdige en betrouwbare optie in de snel evoluerende elektronicaindustrie.

Maatwerk:

Onze maatwerkdiensten voor Flex Rigid PCB's bieden een verscheidenheid aan opties om aan uw specifieke toepassingsvereisten te voldoen. Met componenten zoals SMD, BGA, DIP en meer, zorgen we voor de naadloze integratie van alle benodigde onderdelen op uw Flexibele Rigide Printplaat. Onze flex-to-install mogelijkheden variëren van 1-8 keer om verschillende niveaus van flexibiliteit en complexiteit te accommoderen.

Om optimale prestaties te bereiken, omvat ons sanforisatieproces opties voor Lokale Hoge Dichtheid en Back Drill, waardoor de signaalintegriteit en betrouwbaarheid voor uw Flex-Rigid Printed Circuit Board worden verbeterd. Profilering- en pons technieken zoals Frezen, V-snede en Afschuining zijn beschikbaar om de printplaat precies op uw specificaties te vormen en te dimensioneren.

Oppervlaktebehandeling is cruciaal voor de levensduur en functionaliteit van uw product. We bieden een verscheidenheid aan behandelingen, waaronder ENIG, OSP, Dompelgoud, Tin en Zilver om uw Rigid Flex PCB te beschermen tegen oxidatie en superieure elektrische prestaties te garanderen.

Ondersteuning en diensten:

Onze Rigid Flex PCB-producten worden ondersteund door een uitgebreid scala aan technische ondersteuning en diensten, ontworpen om het hoogste niveau van prestaties en betrouwbaarheid te garanderen. Ons team van ervaren ingenieurs staat klaar om deskundig advies te geven over ontwerp, materiaalkeuze en lay-out om de functionaliteit van uw Rigid Flex PCB te optimaliseren. We bieden uitgebreide testdiensten om te garanderen dat uw printplaat voldoet aan alle industrienormen voor kwaliteit en prestaties. Daarnaast bieden we gedetailleerde documentatie en bronnen om te helpen bij eventuele technische vereisten. Onze toewijding aan klanttevredenheid zorgt ervoor dat u de beste ondersteuning ontvangt gedurende de levenscyclus van uw product.
