Vierlaag rigide flexibele printplaat SMD BGA DIP componenten 1-8 Flexibiliteit

Productomschrijving:

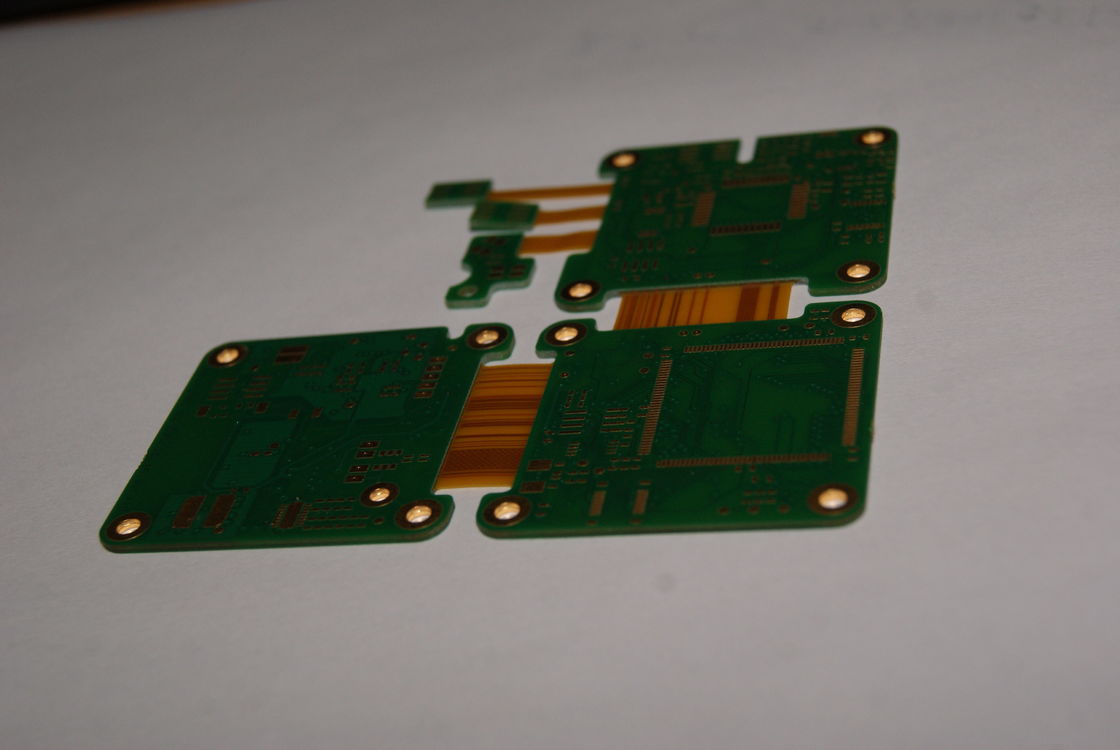

De Rigid Flex PCB combineert het beste van twee werelden op het gebied van printplaten, en biedt de stevigheid van een rigide PCB met het aanpassingsvermogen van een flexibele PCB. Dit innovatieve product is ontworpen om te voldoen aan een breed scala aan toepassingen waar ruimtebeperkingen en duurzaamheid belangrijke factoren zijn. Met een afmeting van 41,55*131 mm is deze flexibele rigide printplaat compact maar toch in staat om complexe circuits en componenten te huisvesten, waardoor het een ideale keuze is voor geavanceerde elektronische apparaten.

Een van de opvallende kenmerken van de Rigid Flex PCB is de buigradius, die varieert van 0,5-10 mm. Dit kenmerk is integraal voor de flexibiliteit van de printplaat en maakt het mogelijk om deze te buigen en te vormen om in krappe ruimtes te passen zonder de functionaliteit of integriteit ervan aan te tasten. Het vermogen om de printplaat te buigen en te vormen wordt verder verbeterd door de flexibiliteitsclassificatie, die 1-8 keer is. Deze flexibiliteit is een cruciaal aspect van de buigbare printplaat, waardoor deze meerdere buigcycli kan doorstaan, zowel tijdens het assemblageproces als gedurende de levenscyclus van het eindproduct.

Als het gaat om betrouwbaarheid en prestaties, speelt de oppervlakteafwerking van de Rigid Flex PCB een cruciale rol. De printplaat is afgewerkt met HASL LF (Hot Air Solder Leveling Lead-Free), een milieuvriendelijke oppervlaktebehandeling die een betrouwbaar oppervlak biedt voor solderen en tegelijkertijd voldoet aan de huidige milieuvoorschriften. Deze oppervlakteafwerking zorgt niet alleen voor uitstekende soldeerbaarheid, maar verbetert ook de betrouwbaarheid van de printplaat op lange termijn door oxidatie te voorkomen en te beschermen tegen corrosie.

De veelzijdigheid van de Rigid Flex PCB wordt verder aangetoond door de Profilering en Ponsmogelijkheden. Met opties zoals frezen, V-snede en afschuining kan de printplaat nauwkeurig worden gevormd en gecontourd om te voldoen aan de specifieke eisen van verschillende toepassingen. Frezen maakt complexe vormen en contouren mogelijk, V-snede creëert schone, rechte lijnen die ideaal zijn voor het creëren van aparte panelen binnen dezelfde printplaat, en afschuining bereidt de randen van de PCB voor op connectorinvoeging of andere interfacevereisten. Deze profieltechnieken zorgen ervoor dat de Rigid Flex PCB kan worden aangepast aan de exacte ontwerpspecificaties die nodig zijn voor elk project.

Als een flexibele-buigbare PCB is dit product ontworpen om de rigide en flex circuits naadloos te integreren, waardoor een uniforme oplossing wordt geboden die de behoefte aan connectoren en kabels vermindert. Deze integratie vereenvoudigt niet alleen het algehele ontwerp, maar verbetert ook de elektrische prestaties door het aantal verbindingspunten te verminderen, wat potentiële faalpunten kunnen zijn. De Rigid Flex PCB is bijzonder nuttig in toepassingen waar betrouwbaarheid van het grootste belang is, zoals in de lucht- en ruimtevaart, medische apparaten en draagbare technologie, waar de printplaat onderhevig kan zijn aan herhaaldelijke beweging of buiging.

Samenvattend onderscheidt de Rigid Flex PCB zich als een geavanceerde, hoogwaardige oplossing die voldoet aan de evoluerende behoeften van moderne elektronica. Met zijn compacte afmetingen, flexibele buigradius, meerdere buigmogelijkheden, milieuvriendelijke oppervlakteafwerking en nauwkeurige profileringsopties, vertegenwoordigt het een aanzienlijke vooruitgang in PCB-technologie. Deze buigbare printplaat is ontworpen om niet alleen te voldoen aan de strenge eisen van de huidige elektronische producten, maar ook om de weg vrij te maken voor de innovaties van morgen.

Functies:

• Productnaam: Rigid Flex PCB
• Producttype: PCB Assemblage
• Componenten: SMD, BGA, DIP, etc.
• Profilering en Ponsen: Frezen, V-snede, Afschuining
• Oppervlakteafwerking: HASL LF
• Aantal Lagen: 4 Lagen
• Belangrijkste Kenmerk: Opvouwbare Rigide Printplaat
• Belangrijkste Kenmerk: Flexibele Rigide Printplaat
• Belangrijkste Kenmerk: Buigbare Printplaat

Technische Parameters:

Toepassingen:

De Rigid Flex PCB, een wonder van moderne elektronica, is een producttype dat behoort tot de categorie PCB Assemblage, en vertoont ongeëvenaarde veelzijdigheid en betrouwbaarheid. Dit product integreert de beste eigenschappen van rigide en flexibele printplaten, wat resulteert in een superieure Rigid Flex Printed Wiring Board die voldoet aan tal van toepassingsgelegenheden en scenario's. Met capaciteiten variërend van 1 tot 28 lagen, is het ontworpen om te voldoen aan de meest veeleisende vereisten van de huidige complexe elektronische apparaten.

Een van de bepalende kenmerken van de Rigid Flex PCB is het lokale hoge-dichtheid kenmerk, waardoor het complexe circuits in een compacte vormfactor kan ondersteunen, waardoor het ideaal is voor precisietoepassingen. Dit is met name gunstig in sectoren waar ruimte schaars is, zoals in de lucht- en ruimtevaart of medische apparaten. De precisie van de Rigid Flex PCB wordt verder verbeterd door de tolerantie voor gatpositieafwijking van ±0,05 mm, wat zorgt voor exacte uitlijning en verbindingsbetrouwbaarheid in meerlaagse configuraties.

De back drill techniek die wordt toegepast in het productieproces van de Rigid Flex PCB elimineert overbodige via-stubs, wat de signaalintegriteit en prestaties in snelle toepassingen verbetert. Dit maakt deze printplaten bijzonder geschikt voor communicatieapparatuur, defensiesystemen en computerperiferie die robuuste en snelle signaaloverdracht vereisen.

Om de levensduur en functionaliteit van de Rigid Flex Printed Circuit Boards te garanderen, zijn diverse oppervlaktebehandelingen beschikbaar, waaronder ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservatives), Immersion Gold, Tin en Zilver. Deze behandelingen beschermen de PCB niet alleen tegen corrosie, maar verbeteren ook de soldeerbaarheid en elektrische prestaties. Daarom, of het nu gaat om een consumenten draagbaar apparaat of een kritiek automotive controlesysteem, de Rigid Flex PCB is bestand tegen de omgevingsuitdagingen met ongeëvenaarde duurzaamheid.

De toepassingsscenario's voor Rigid Flex PCB's zijn divers. Ze integreren naadloos in de compacte en mechanisch complexe ontwerpen van moderne smartphones, camera's en draagbare technologie. Hun unieke constructie maakt het mogelijk om te buigen tijdens gebruik of installatie, waardoor onconventionele vormen en bewegingen binnen het productontwerp worden opgevangen. Bovendien, in sectoren zoals defensie en lucht- en ruimtevaart, wordt de Rigid Flex Printed Wiring Board gewaardeerd om zijn vermogen om extreme omstandigheden te weerstaan ​​terwijl consistente prestaties worden gehandhaafd.

Samenvattend maken de aanpasbaarheid van het Rigid Flex PCB-product aan een verscheidenheid aan behandelingen, de precisie in gatpositionering en de mogelijkheid om te worden geconfigureerd in meerdere lagen, het een integraal onderdeel in een breed scala aan elektronische toepassingen. De geschiktheid voor hoge dichtheid, hoge betrouwbaarheid en veeleisende omgevingen zorgt ervoor dat het een hoeksteen blijft in de evolutie van compacte, efficiënte en duurzame elektronische assemblages.

Maatwerk:

Onze Flex Rigid PCB productlijn biedt uitgebreide Product Maatwerk Services om aan uw specifieke ontwerpeisen te voldoen. Met een Oppervlakteafwerking van HASL LF zorgen onze printplaten voor betrouwbare soldeerbaarheid en een lange houdbaarheid. De Rigid Flex Printed Wiring Board kan worden aangepast aan uw vereiste Afmetingen, met een standaardafmeting van 41,55*131 mm.

Wat betreft Materiaalkeuze, bieden we opties zoals FR4, Polyimide en PET om te voldoen aan verschillende toepassingen en flexibiliteiten. Onze Buigbare Rigide Printplaat kan worden ontworpen met 1 tot 28 lagen (PCB Laag), waardoor complexe circuits en multifunctionaliteit in een compact pakket mogelijk zijn.

We begrijpen het belang van precisie, daarom bieden we een Minimale Trace/Ruimte van 0,1 mm, wat zorgt voor interconnecties met hoge dichtheid en superieure elektrische prestaties voor uw Rigid Flex PCB-behoeften.

Ondersteuning en Diensten:

Rigid Flex PCB's combineren de duurzaamheid van rigide printplaten met de flexibiliteit van flex circuits, waardoor uw product bestand is tegen de spanningen van zowel statische als dynamische buigtoepassingen. Onze technische ondersteuning en diensten voor Rigid Flex PCB-producten zijn ontworpen om u het hoogste niveau van assistentie te bieden, vanaf de initiële ontwerpfase tot de uiteindelijke productiefase.

Onze ondersteuning begint met ontwerpconsultatie, waarbij onze experts nauw met u samenwerken om ervoor te zorgen dat uw Rigid Flex PCB-ontwerp is geoptimaliseerd voor productie en prestaties. We bieden begeleiding bij materiaalkeuze, laagstapeling, trace-routing en flex-naar-rigide overgangen, naast andere ontwerpoverwegingen.

Zodra uw ontwerp is voltooid, bieden we uitgebreide prototypingdiensten. Hiermee kunt u uw Rigid Flex PCB's testen en valideren voordat u overgaat op volledige productie. Onze prototypingdienst zorgt ervoor dat eventuele potentiële problemen vroeg in het ontwikkelingsproces worden geïdentificeerd en gecorrigeerd.

Voor productieondersteuning maken we gebruik van geavanceerde fabricagetechnieken om te voldoen aan uw eisen voor complexe geometrieën en interconnecties met hoge dichtheid. We zorgen ervoor dat elke Rigid Flex PCB wordt geproduceerd volgens de hoogste kwaliteitsnormen, met strenge test- en kwaliteitscontrolemaatregelen.

Onze post-productiediensten omvatten assemblageondersteuning, waarbij we assistentie kunnen bieden bij het integreren van uw Rigid Flex PCB's met andere componenten. We bieden ook begeleiding bij de juiste hantering en installatie om de levensduur en betrouwbaarheid van uw product te maximaliseren.

In het geval dat u uitdagingen ondervindt met uw Rigid Flex PCB's, staat ons responsieve technische ondersteuningsteam klaar om u te helpen met het oplossen van problemen en het snel en efficiënt oplossen van eventuele problemen. We streven ernaar om uitstekende klantenservice te bieden en uw volledige tevredenheid met onze producten en diensten te garanderen.
